Puszka podpodłogowa UZD250-4 R 80 | 160 | | | Uniwersalny | kwadratowa | 250 |

Puszka podpodłogowa UZD250-4 R

Nr kat. 7410026 | EAN 4012197375416

Nr kat. / Typ

Wysokość wylewki min.	80 mm

Wysokość wylewki maks.	160 mm

Wysokość kanału min.

Wysokość kanału maks.

Wersja sufitowa	Uniwersalny

Otwór montażowy na jednostkę montażową	kwadratowa

Średnica znamionowa

Opis produktu

Opis produktu

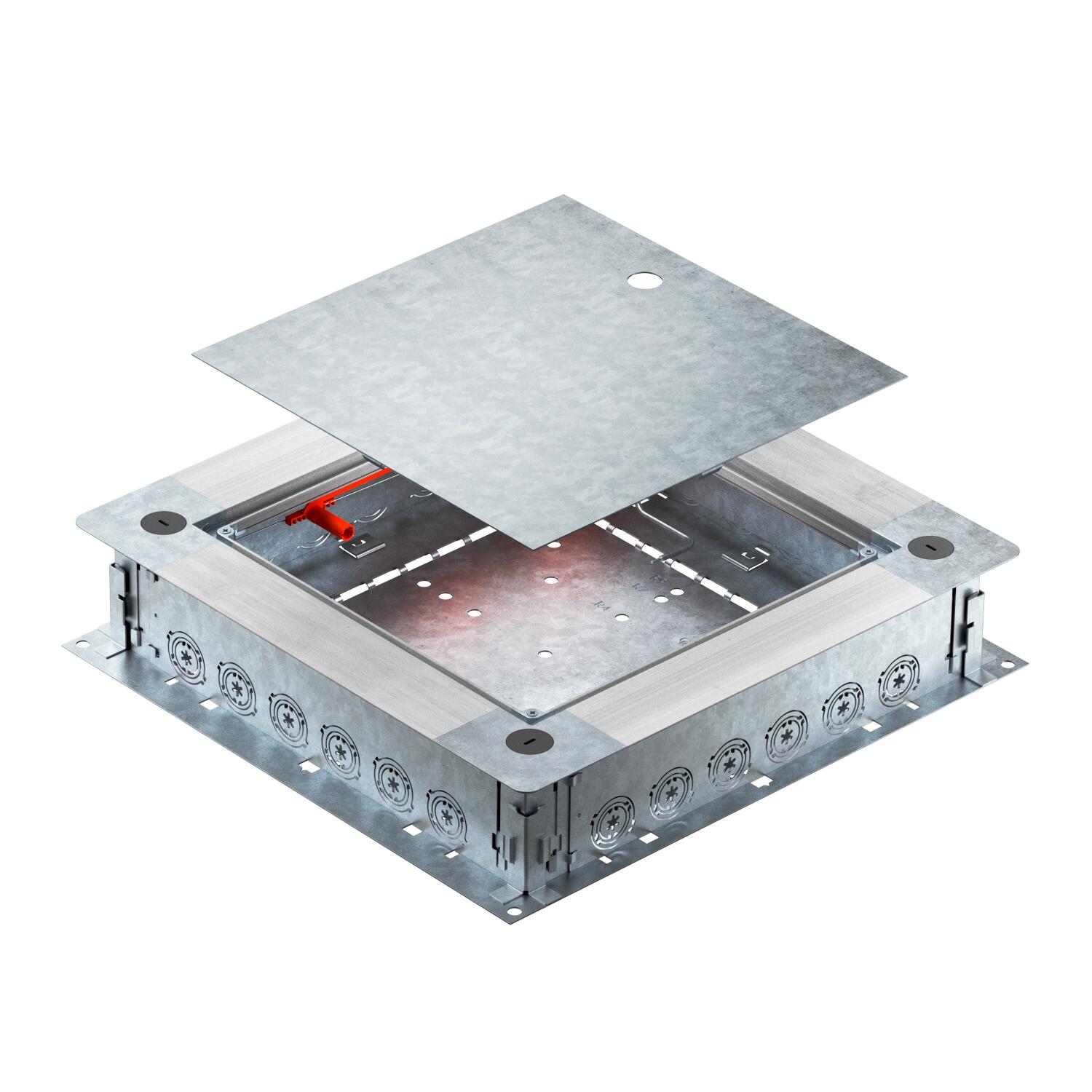

Skrzynka przyłączeniowa UZD250-4 R z panelami bocznymi wykonanymi z blachy stalowej. Do montażu jednostek instalacyjnych w pokrywie montażowej (zamawianej oddzielnie). Możliwość ciągłego poziomowania do wysokości jastrychu 80-160 mm za pomocą systemu szybkiego poziomowania. Wylewkę można wypoziomować równo z krawędzią wylewki. Z opcją odsprzęgania akustycznego po ułożeniu jastrychu i może być również używany do ciężkich zastosowań z akcesoriami systemowymi. Kable i rury są prowadzone przez wloty rur. Wejście rurowe z każdej strony odpowiednie dla 6 rur instalacyjnych o średnicach M20, M25 i M32.

Dane techniczne

Dane techniczne

do przyłączenia rury	tak
Ilość urządzeń do zabudowy	1
Materiał	Stal
Minimalna wysokość wylewki	80
Możliwość montażu uszczelki	tak
Możliwość odłączenia	tak
Odpowiednie do kanałów podpodłogowych	brak
Odpowiednie do kanału podpodłogowego zalewanego betonem	brak
Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką	brak
Otwór montażowy na jednostkę montażową	kwadratowa
Otwór montażowy na puszkę napodłogową	brak
Powierzchnia	cynkowana metodą Sendzimira
Płyta podłogowa	tak

Średnica znamionowa	250 mm
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Wersja sufitowa	Uniwersalny

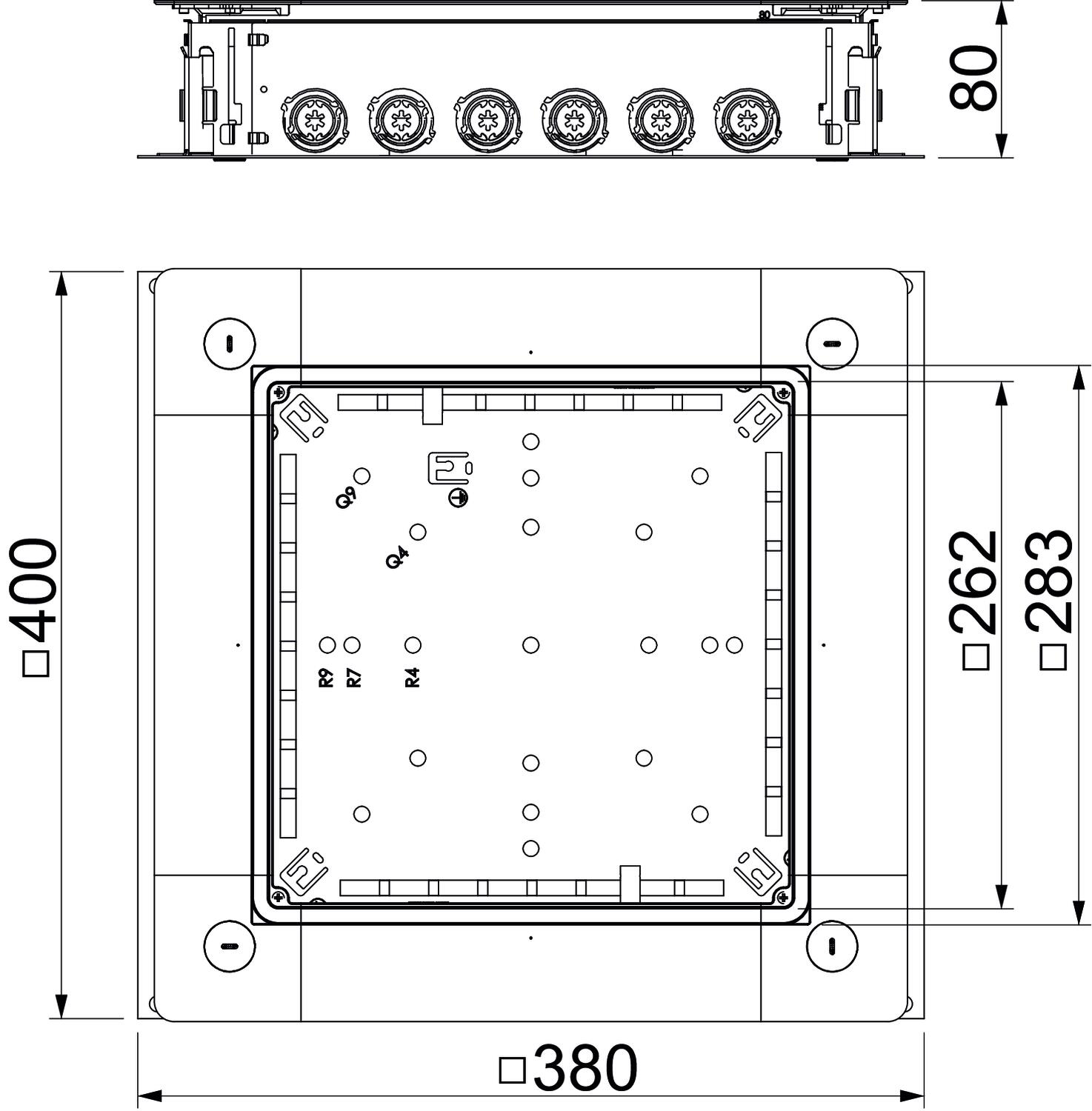

Wymiar	400x380x80
Wymiar a	262 mm
Wymiar A	380 mm
Wymiar b	283 mm
Wymiar B	400 mm
Wysokość wylewki maks.	160 mm
Wysokość wylewki min.	80 mm
Zakres regulacji maks.	160 mm
Zakres regulacji min.	80 mm

Wszystkie typy

Wszystkie typy

Typ	Wysokość wylewki min.	Wysokość wylewki maks.	Wysokość kanału min.	Wysokość kanału maks.	Wersja sufitowa	Otwór montażowy na jednostkę montażową	Średnica znamionowa	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
UZD250-4	80 mm	160 mm	28 mm	58 mm	Uniwersalny	kwadratowa	250 mm	7410022	Sztuka	1 Sztuka
UZD350-4	80 mm	160 mm	28 mm	58 mm	Uniwersalny	kwadratowa	350 mm	7410023	Sztuka	1 Sztuka
UZD350-4 R	80 mm	160 mm	-	-	Uniwersalny	kwadratowa	350 mm	7410025	Sztuka	1 Sztuka
UZD250-4 R	80 mm	160 mm	-	-	Uniwersalny	kwadratowa	250 mm	7410026	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa zaślepiająca do UZD250-3	DU 250-2	7400573	Sztuka	1 Sztuka
Pokrywa zaślepiająca wodoszczelna do UZD250-3	DUF 250-2	7400589	Sztuka	1 Sztuka
Pokrywa montażowa 250 do kasety zasilającej wielkości znamionowej 2	DUG 250-3 2	7400455	Sztuka	1 Sztuka
Pokrywa montażowa 250 wielkości znamionowej 4	DUG 250-3 4	7400459	Sztuka	1 Sztuka
Pokrywa montażowa 250 do kasety zasilającej wielkości znamionowej 6	DUG 250-3 6	7400463	Sztuka	1 Sztuka
Pokrywa montażowa 250 do kasety zasilającej wielkości znamionowej 9	DUG 250-3 9	7400467	Sztuka	1 Sztuka
Pokrywa montażowa 250 do kasety zasilającej wielkości znamionowej R4	DUG 250-3 R4	7400471	Sztuka	1 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka
