Puszka podpodłogowa UGD350-3 do GESR9/55

Nr kat. 7410064 | EAN 4012195678779

Nr kat. / Typ

Wysokość wylewki min.	55 mm

Wysokość wylewki maks.	80 mm

Wersja sufitowa

Otwór montażowy na jednostkę montażową

Średnica znamionowa

Wielkość znamionowa puszek instalacyjnych

Opis produktu

Opis produktu

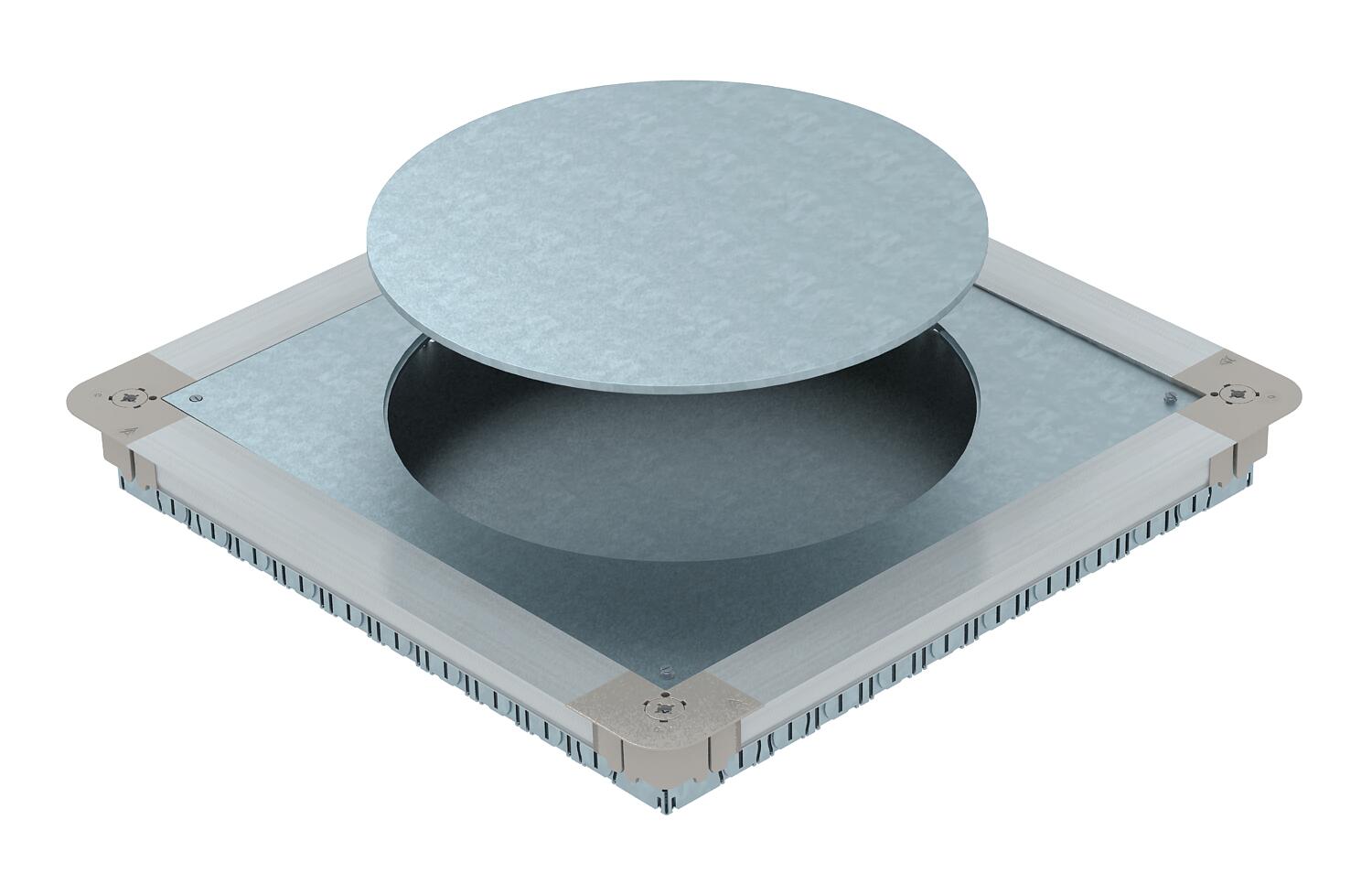

Puszka podpodłogowa z pokrywą montażową i zaślepiającą z blachy stalowej. Do montażu kwadratowej kasety zasilającej GES9 55 w wylewce o wysokości od 55 mm. Możliwość bezstopniowego wypoziomowania do nominalnej wysokości wylewki (możliwe szybkie wypoziomowanie), która jest zlicowana z krawędzią puszki. Z otworami do wprowadzenia peszli po każdej stronie: 7 x M20, 3 x M25, 4 x M32. Użyteczna wielkość peszli przy wysokości systemowej 55 mm: M20.

Dane techniczne

Dane techniczne

do przyłączenia rury	tak
Materiał	Stal
Możliwość dobudowania	do montażu osprzętu elektroinstalacyjnegio
Możliwość montażu uszczelki	brak
Możliwość odłączenia	brak
Odpowiednie do kanałów podpodłogowych	brak
Odpowiednie do kanału podpodłogowego zalewanego betonem	brak
Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką	brak
Otwór montażowy na jednostkę montażową	okrągła
Otwór montażowy na puszkę napodłogową	brak
Pielęgnacja podłogi	suchy
Powierzchnia	cynkowana metodą Sendzimira
Płyta podłogowa	tak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	25,4818 kg CO₂e / 1 Sztuka
Średnica znamionowa	350 mm

Szerokość kanału maks.	350 mm
Szerokość kanału min.	190 mm
Wersja sufitowa	okrągła
Wielkość znamionowa puszek instalacyjnych	R9
Wpuszczany równo z podłożem	tak

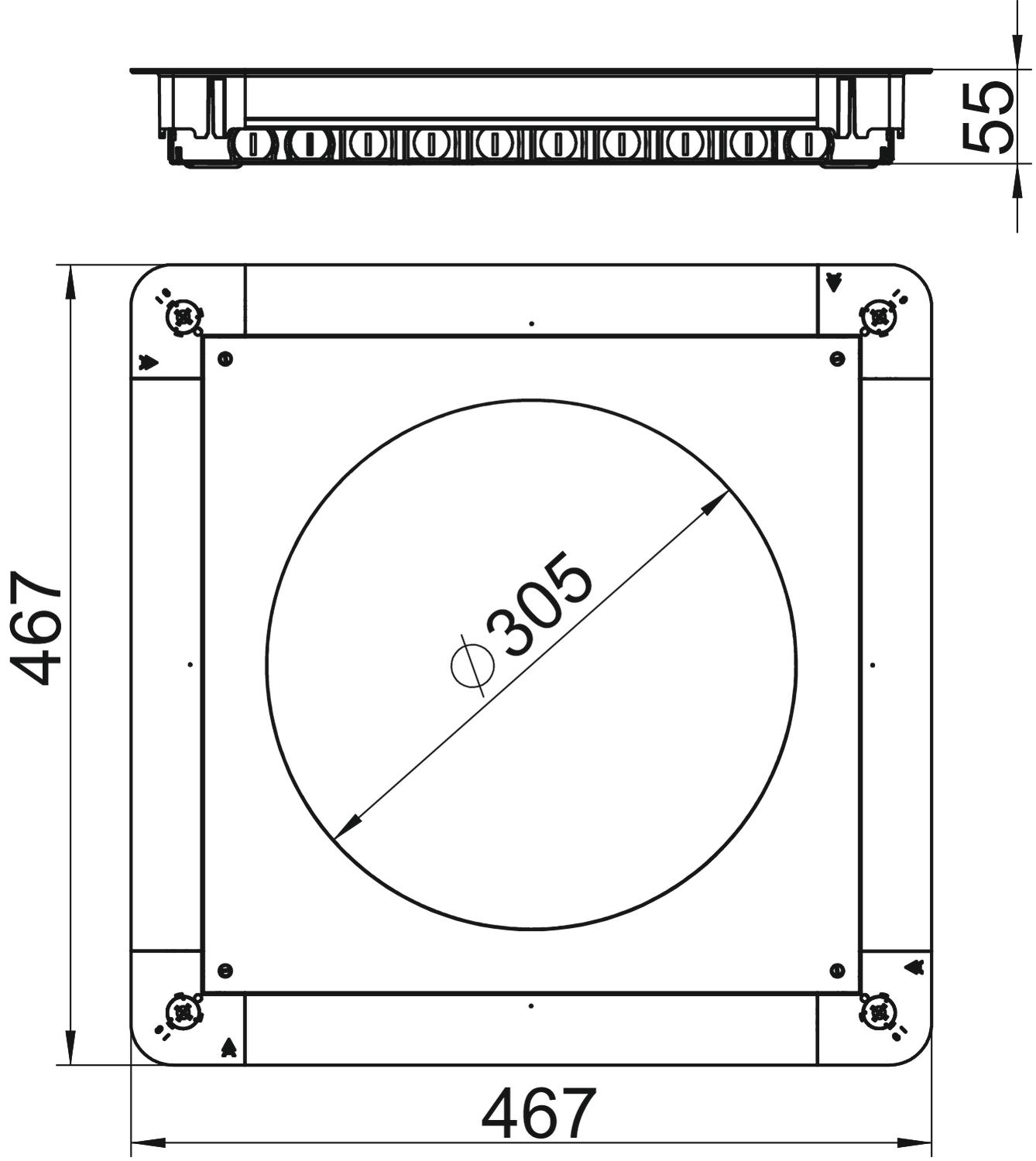

Wymiar	467x467x55
Wymiar A	467 mm
Wymiar B	467 mm
Wymiar d Ø	305 mm
Wymiar h	55 mm
Wysokość wylewki maks.	80 mm
Wysokość wylewki min.	55 mm
Zakres regulacji maks.	80 mm
Zakres regulacji min.	55 mm

Wszystkie typy

Wszystkie typy

Typ	Wysokość wylewki min.	Wysokość wylewki maks.	Wersja sufitowa	Otwór montażowy na jednostkę montażową	Średnica znamionowa	Wielkość znamionowa puszek instalacyjnych	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
UGD55 250-3 9R	55 mm	80 mm	kwadratowa	kwadratowa	250 mm	9	7410060	Sztuka	1 Sztuka
UGD55 350-3 9R	55 mm	80 mm	kwadratowa	kwadratowa	350 mm	9	7410062	Sztuka	1 Sztuka
UGD55 350-3R9R	55 mm	80 mm	okrągła	okrągła	350 mm	R9	7410064	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Kaseta zasilająca kwadratowa, do wylewki o wysokości 55 mm	GES9 55U V 7011	7405037	Sztuka	1 Sztuka
Kaseta zasilająca kwadratowa, do wylewki o wysokości 55 mm	GES9 55U V 9011	7405039	Sztuka	1 Sztuka
Kaseta zasilająca okrągła, do wylewki o wysokości 55 mm	GESR9 55U V 7011	7405047	Sztuka	1 Sztuka
Kaseta zasilająca okrągła, do wylewki o wysokości 55 mm	GESR9 55U V 9011	7405049	Sztuka	1 Sztuka
