Puszka podpodłogowa UGD250-3 do GES9R/55
Nr kat. 7410060 | EAN 4012195678724
- Opis produktu
-

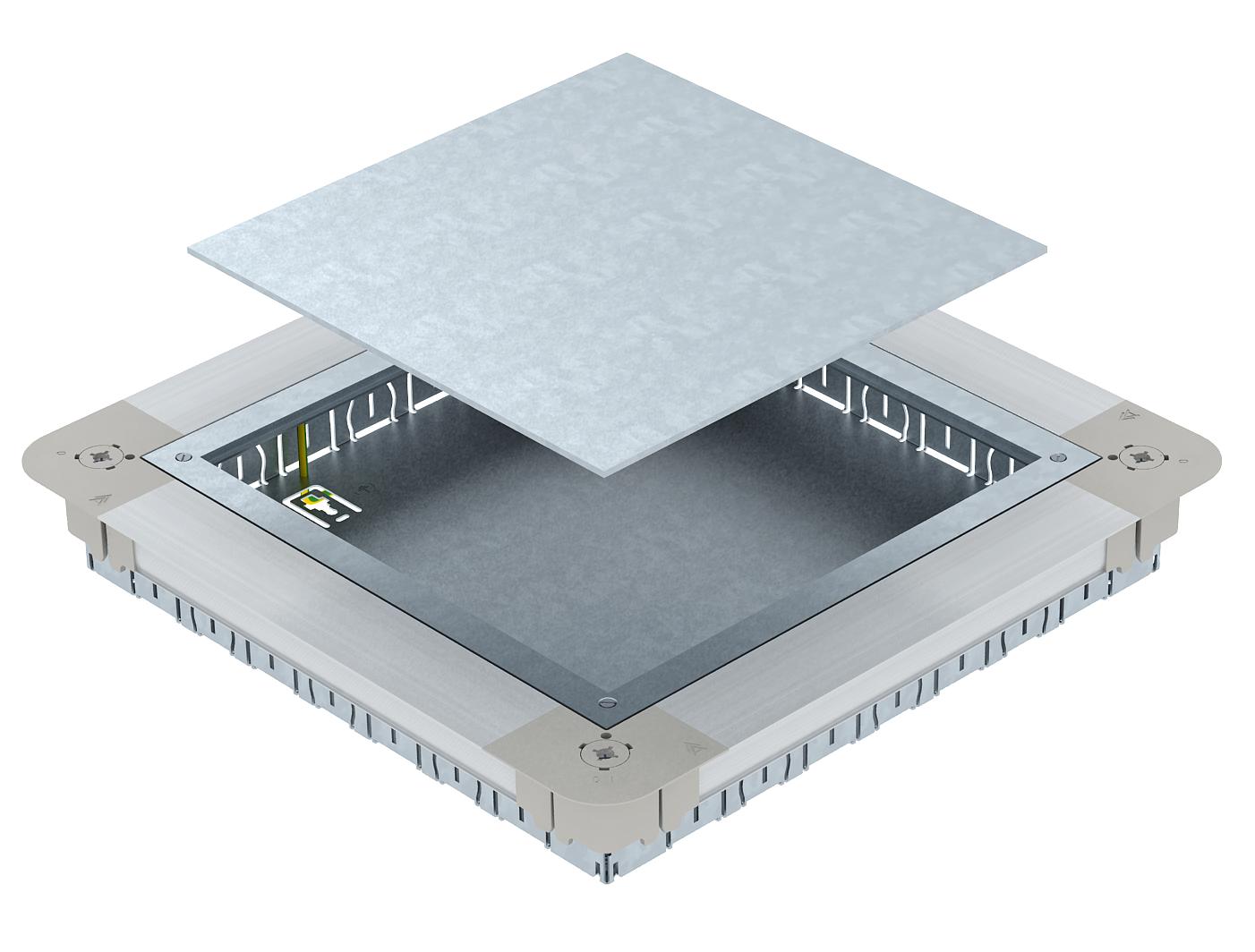

Opis produktuPuszka podpodłogowa z pokrywą montażową i zaślepiającą z blachy stalowej. Do montażu kwadratowej kasety zasilającej GES9 55 w wylewce o wysokości od 55 mm. Możliwość bezstopniowego wypoziomowania do nominalnej wysokości wylewki (możliwe szybkie wypoziomowanie), która jest zlicowana z krawędzią puszki. Z otworami do wprowadzenia peszli po każdej stronie: 7 x M20, 3 x M25, 4 x M32. Użyteczna wielkość peszli przy wysokości systemowej 55 mm: M20.
-
- Dane techniczne
-
Dane techniczne

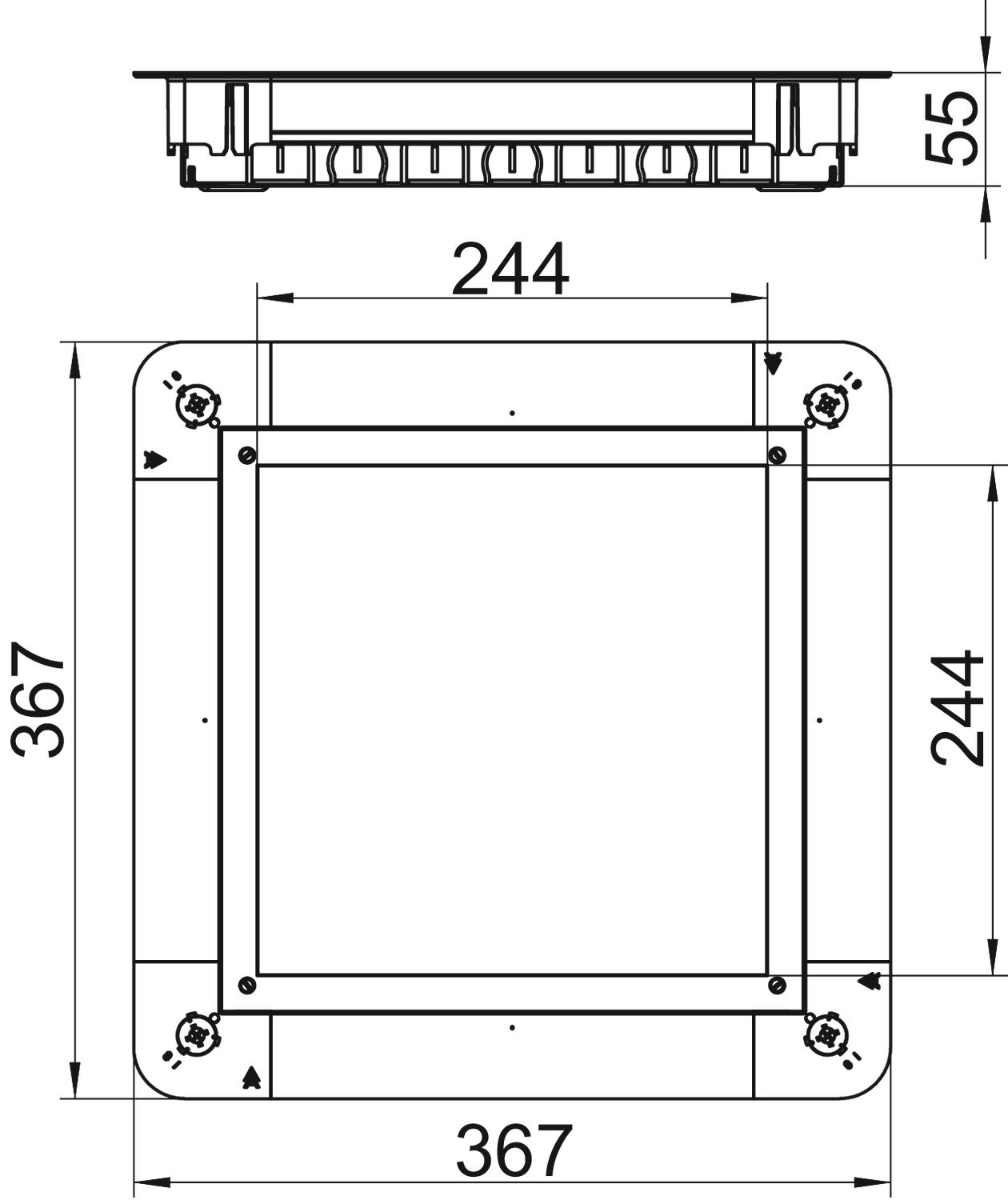

do przyłączenia rury tak Materiał Stal Możliwość dobudowania do montażu osprzętu elektroinstalacyjnegio Możliwość montażu uszczelki brak Możliwość odłączenia brak Odpowiednie do kanałów podpodłogowych brak Odpowiednie do kanału podpodłogowego zalewanego betonem brak Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką brak Otwór montażowy na jednostkę montażową kwadratowa Otwór montażowy na puszkę napodłogową brak Pielęgnacja podłogi suchy Powierzchnia cynkowana metodą Sendzimira Płyta podłogowa tak Ślad węglowy CO₂ (GWP) od kołyski po bramę 13,5702 kg CO₂e / 1 Sztuka Średnica znamionowa 250 mm Szerokość kanału maks. 250 mm Szerokość kanału min. 190 mm Wersja sufitowa kwadratowa Wielkość znamionowa puszek instalacyjnych 9 Wpuszczany równo z podłożem tak Wymiar 367x367x55 Wymiar A 367 mm Wymiar a 244 mm Wymiar b 244 mm Wymiar B 367 mm Wymiar h 55 mm Wysokość wylewki maks. 80 mm Wysokość wylewki min. 55 mm Zakres regulacji maks. 80 mm Zakres regulacji min. 55 mm - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Kaseta zasilająca kwadratowa, do wylewki o wysokości 55 mm
GES9 55U V 7011 7405037 1 Sztuka
Kaseta zasilająca kwadratowa, do wylewki o wysokości 55 mm
GES9 55U V 9011 7405039 1 Sztuka
Kaseta zasilająca okrągła, do wylewki o wysokości 55 mm
GESR9 55U V 7011 7405047 1 Sztuka
Kaseta zasilająca okrągła, do wylewki o wysokości 55 mm
GESR9 55U V 9011 7405049 1 Sztuka - Do pobrania
-
Karta danych technicznych UGD55 250-3 9R / 7410060 , 0.24MB , pdfDeklaracja zgodności UE UGD55 250-3 9R / 7410060 , 0.13MB , pdfInstrukcja montażu EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstrukcja montażu System kanałów podpodłogowych pokrytych warstwą wylewki EÜK , 10.26MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
