Puszka odgałęźna T60, uszczelki wtykowe, podwyższona i przezroczysta pokrywa 100x100x65 | 7 | IP 66 | jasnoszary; RAL 7035
morepic-1 morepic-2 video-1

Puszka odgałęźna T60, uszczelki wtykowe, podwyższona i przezroczysta pokrywa

Nr kat. 2007750 | EAN 4012195985846

100x100x65 mm
7
IP 66
jasnoszary; RAL 7035
Opis produktu
Opis produktu

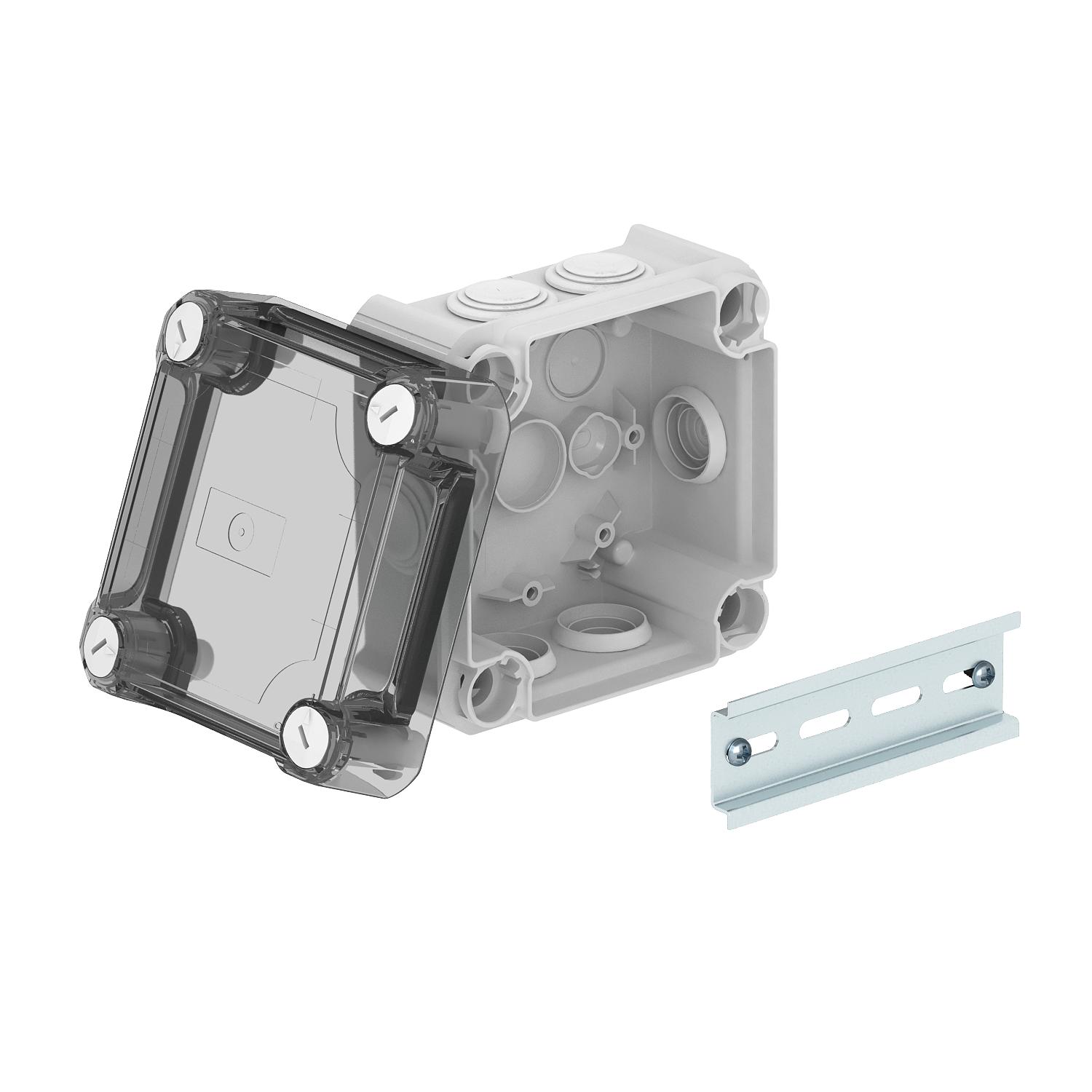

Puszka odgałęźna kablowa do łączenia kabli i przewodów w pomieszczeniach zamkniętych i chronionych obszarach zewnętrznych. Kształt kwadratowy z uszczelkami wtykowymi po bokach oraz z przetłoczeniami w dnie. Nadaje się do montażu na ścianie/suficie oraz na płytach montażowych. Z możliwością mocowania wewnętrznego i montażu poprzez kopuły narożne. Wysoka, przezroczysta pokrywa z szybkozłączką, z możliwością plombowania. Hergestellt aus halogenfreien und UV-resistenten Materialien.Zawiera szynę profilową kapeluszową.
Puszka rozgałęźna kablowa wg DIN EN 60670. Niepodtrzymująca palenia wg DIN EN 60695-2-11, temperatura badania 650°C. Odporność na uderzenia IK07 zgodnie z normą DIN EN 50102.
Wymiary wewnętrzne w świetle: 100x100x65 mm
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • bezhalogenowy: bez chloru, fluoru i bromu
  • niepodtrzymujący palenia: 650°C
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • stopień ochrony IP 66
  • wejście M25
  • 7 wejść kablowych
  • napięcie znamionowe 500 V
  • przekrój znamionowy 6 mm²
  • Osadzak gazowy/akumulatorowy
  • kod IK 07
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do gazowych stref EX bez
do pyłowych stref EX bez
Do strefy Ex bez
Długość 114 mm
Kolor jasnoszary; RAL 7035
Kształt kwadratowa
Liczba wlotów 7
Materiał Polipropylen / poliwęglan
Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
Montaż bez
Możliwość plombowania tak
Napięcie izolacyjne Ui 500 V
Napięcie znamionowe 500 V
Odporne na warunki atmosferyczne brak
Odporność kod IK IK07
Podtrzymanie funkcji bez
Pokrywa przezroczysta
Rodzaj przepustu w obudowie inne
Rodzaj wejścia Przewód
Rodzaj wejścia Dławik elastyczny
Ślad węglowy CO₂ (GWP) od kołyski po bramę 1,066 kg CO₂e / 1 Sztuka
Sposób montażu Montaż ścienny/sufitowy
Stopień ochrony IP 66
Szeregowalny tak
Szerokość 114 mm
Wejścia

7xM25
Wejście z tyłu tak
Wersja zabezpieczona przed wybuchem brak

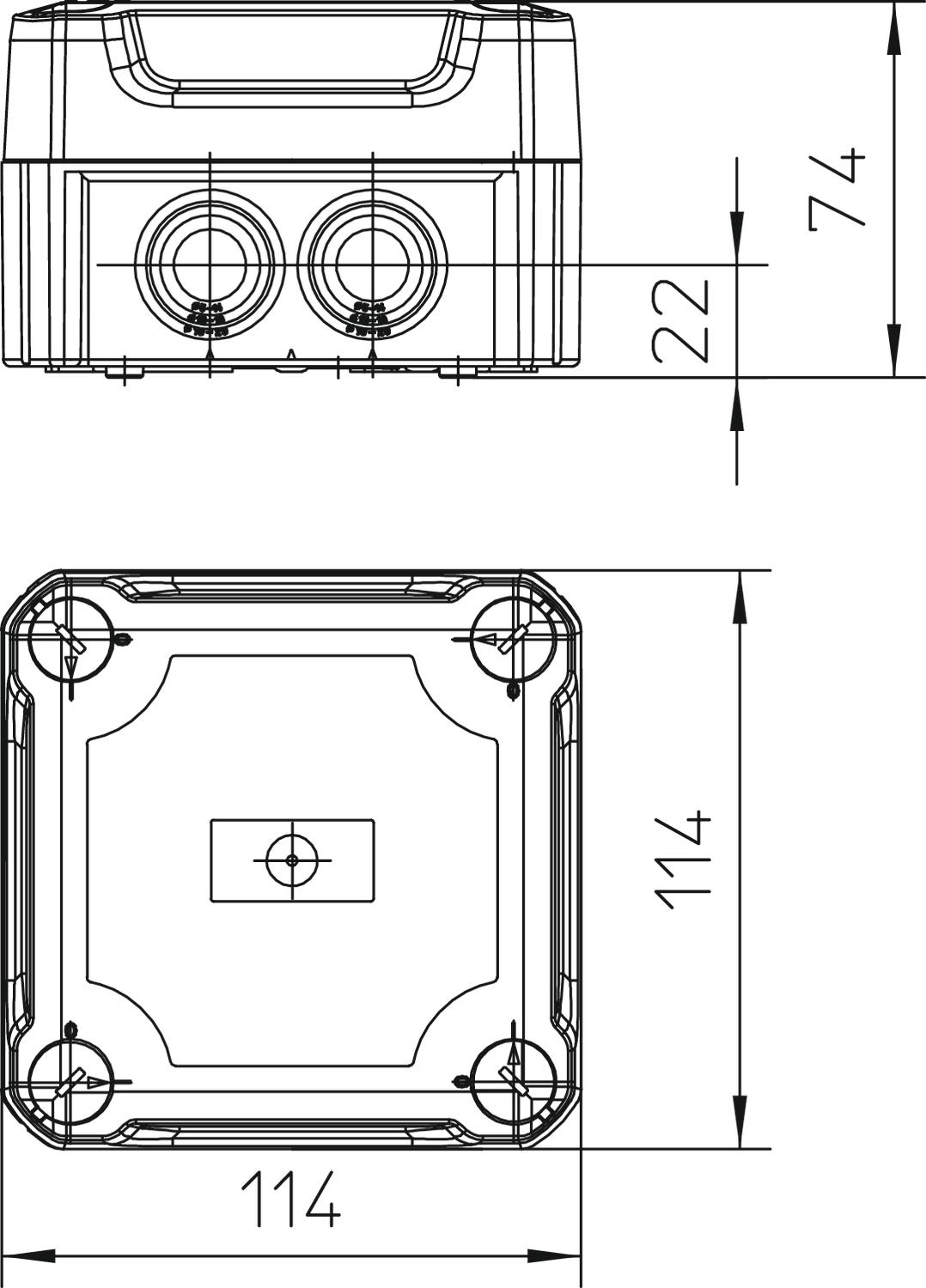

Wymiar 114x114x76
Wymiary wewnętrzne w świetle 100x100x65 mm
Wysokość 74 mm
Z ekranem brak
Z pokrywą tak
Zakres temperatur maks. 60 °C
Zakres temperatur min. -5 °C
Zamocowanie pokrywy przykręcane
Wszystkie typy

Wszystkie typy

Typ Wymiary wewnętrzne w świetle Liczba wlotów Stopień ochrony Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
T 60 HD LGR 100x100x65 mm 7 IP 66 jasnoszary; RAL 7035 2007710
1 Sztuka
T 60 HD TR 100x100x65 mm 7 IP 66 jasnoszary; RAL 7035 2007750
1 Sztuka
