Puszka odgałęźna T 60, dławiki elastyczne 100x100x48 | 7 | IP 66 | czysta biel; RAL 9010
morepic-1 morepic-2 video-1

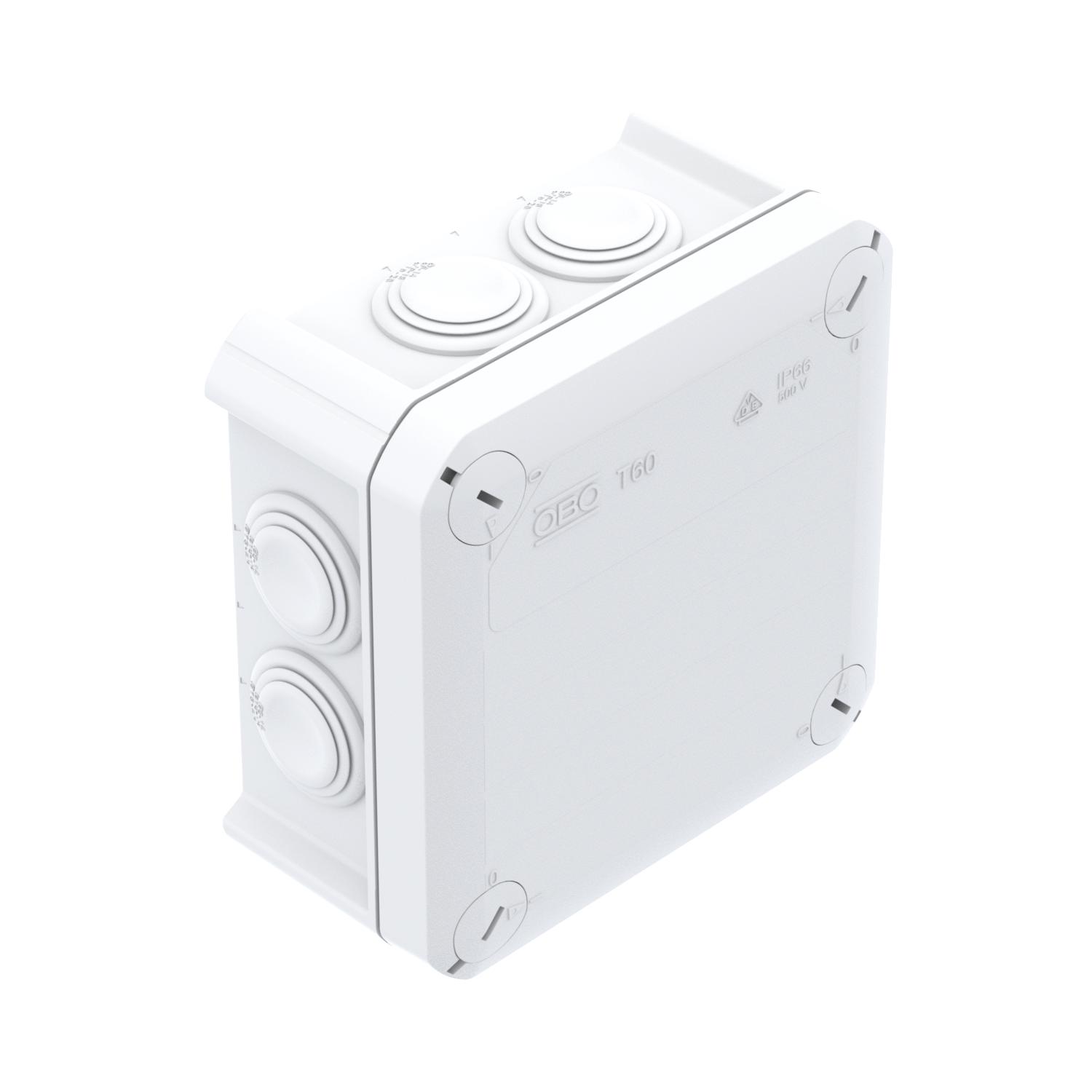

Puszka odgałęźna T 60, dławiki elastyczne

Nr kat. 2007525 | EAN 4012195286660

100x100x48 mm
7
IP 66
Opis produktu
Opis produktu
Puszka odgałęźna kablowa do łączenia kabli i przewodów w pomieszczeniach zamkniętych i chronionych obszarach zewnętrznych. Kształt kwadratowy z uszczelkami wtykowymi po bokach oraz z przetłoczeniami w dnie. Nadaje się do montażu na ścianie/suficie oraz na płytach montażowych. Z możliwością mocowania wewnętrznego i montażu poprzez kopuły narożne. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Puszka rozgałęźna kablowa wg DIN EN 60670. Niepodtrzymująca palenia wg DIN EN 60695-2-11, temperatura badania 650°C. Odporność na uderzenia IK07 zgodnie z normą DIN EN 50102.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • KEMA-KEUR, Holandia
  • bezhalogenowy: bez chloru, fluoru i bromu
  • niepodtrzymujący palenia: 650°C
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • stopień ochrony IP 66
  • wejście M25
  • przekrój znamionowy 6 mm²
  • 7 wejść kablowych
  • Osadzak gazowy/akumulatorowy
  • napięcie znamionowe 500 V
  • kod IK 07
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do gazowych stref EX bez
do pyłowych stref EX bez
Do strefy Ex bez
Długość 114 mm
Kolor czysta biel; RAL 9010
Kształt kwadratowa
Liczba wlotów 7
Materiał Polipropylen
Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
Montaż bez
Możliwość plombowania tak
Napięcie izolacyjne Ui 500 V
Napięcie znamionowe 500 V
Odporne na warunki atmosferyczne brak
Odporność kod IK IK07
Podtrzymanie funkcji bez
Pokrywa nieprzezroczyste
Przekrój znamionowy min. 6 mm²
Rodzaj przepustu w obudowie Membrana stopniowa obcinana
Rodzaj wejścia Przewód
Rodzaj wejścia Dławik elastyczny
Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,5309 kg CO₂e / 1 Sztuka
Sposób montażu Montaż ścienny/sufitowy
Stopień ochrony IP 66
Szeregowalny tak
Szerokość 114 mm
Wejścia

7 x M25
Wejście z tyłu tak
Wersja zabezpieczona przed wybuchem brak

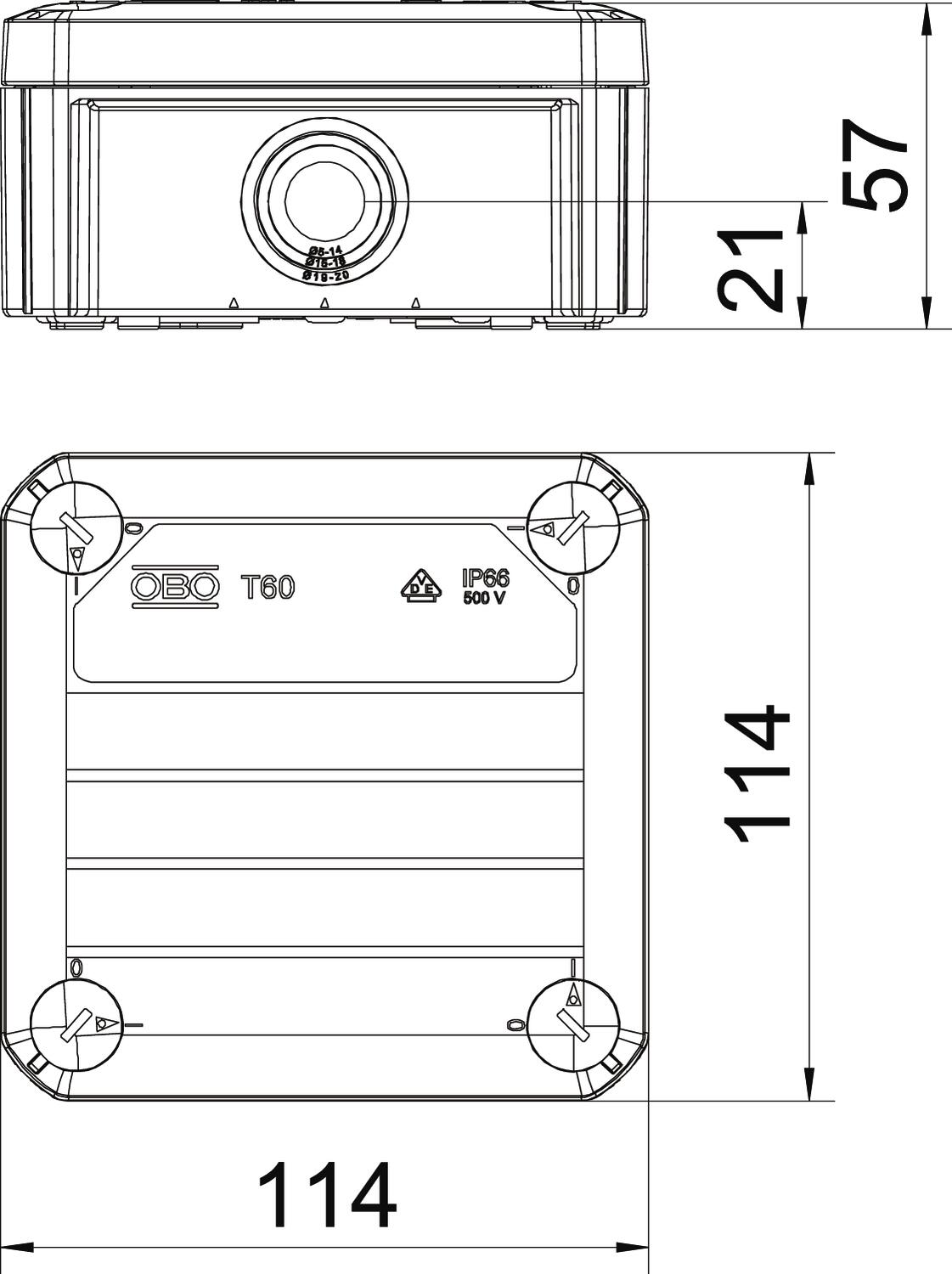

Wymiar 114x114x57
Wymiary wewnętrzne w świetle 100x100x48 mm
Wysokość 57 mm
Wzmocniona włóknem szklanym brak
Z ekranem brak
Z pokrywą tak
Zakres temperatur maks. 60 °C
Zakres temperatur min. -5 °C
Zamocowanie pokrywy przykręcane
Wszystkie typy

Wszystkie typy

Typ Wymiary wewnętrzne w świetle Liczba wlotów Stopień ochrony Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
T 60 100x100x48 mm 7 IP 66 jasnoszary; RAL 7035 2007061
5 Sztuka
T 60 RW 100x100x48 mm 7 IP 66 czysta biel; RAL 9010 2007525
5 Sztuka
T 60 SW 100x100x48 mm 7 IP 66 grafitowo-czarny; RAL 9011 2007466
5 Sztuka
Do pobrania

Karta danych technicznych T 60 RW / 2007525 , 0.32MB , pdf
Do pobrania

Do pobrania
Do pobrania
Do pobrania
Do pobrania
Do pobrania
Do pobrania

Deklaracja zgodności UE T 60 RW / 2007525 , 0.13MB , pdf
Do pobrania
Brytyjska Deklaracja Zgodności T 60 RW / 2007525 , 0.09MB , pdf
Do pobrania
REACH Deklaracja zgodności T 60 RW / 2007525 , 0.12MB , pdf
Do pobrania
RoHS Deklaracja zgodności T 60 RW / 2007525 , 0.12MB , pdf
Do pobrania

Certyfikat (pozwolenie na używanie znaku) VDE symbol approval T60 , 0.31MB , pdf
Do pobrania
Certyfikat (pozwolenie na używanie znaku) Certyfikat KEMA-KEUR T 60 - T 350 , 0.61MB , pdf
Do pobrania

T 60 RW / 2007525
