Puszka odgałęźna T 40, dławiki elastyczne 77x77x46 | 7 | IP 56 | jasnoszary; RAL 7035
morepic-1 morepic-2 video-1

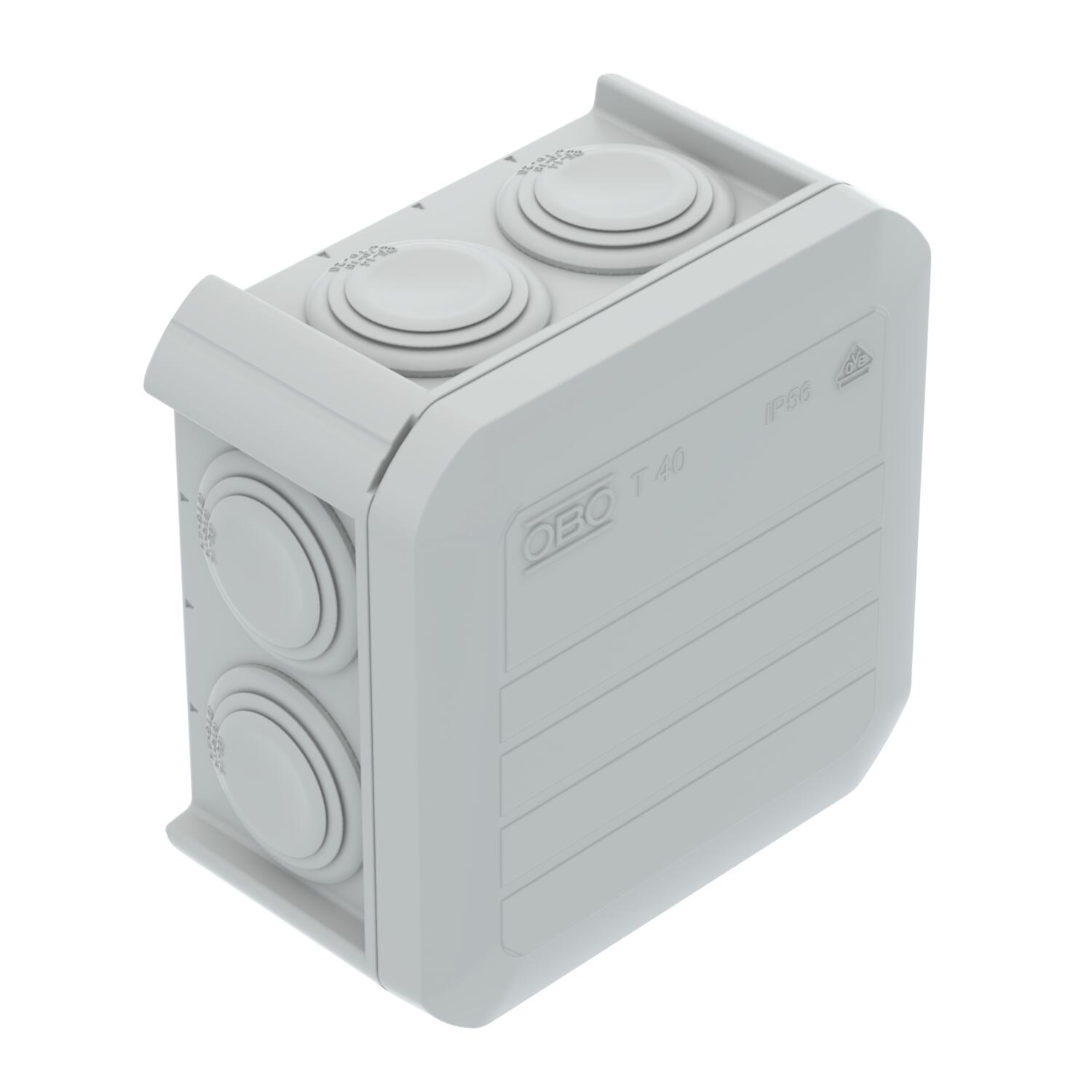

Puszka odgałęźna T 40, dławiki elastyczne

Nr kat. 2007045 | EAN 4012195246756

77x77x46 mm
7
IP 56
Opis produktu
Opis produktu
Puszka odgałęźna kablowa do łączenia kabli i przewodów w pomieszczeniach zamkniętych i chronionych obszarach zewnętrznych. Kształt kwadratowy z uszczelkami wtykowymi po bokach oraz z przetłoczeniami w dnie. Nadaje się do montażu na ścianie/suficie oraz na płytach montażowych. Z możliwością mocowania wewnętrznego. Z zamocowaną osłoną zacisków. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Puszka rozgałęźna kablowa wg DIN EN 60670. Niepodtrzymująca palenia wg DIN EN 60695-2-11, temperatura badania 650°C. Odporność na uderzenia IK07 zgodnie z normą DIN EN 50102.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • KEMA-KEUR, Holandia
  • bezhalogenowy: bez chloru, fluoru i bromu
  • niepodtrzymujący palenia: 650°C
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • wejście M25
  • przekrój znamionowy 4 mm²
  • 7 wejść kablowych
  • Osadzak gazowy/akumulatorowy
  • napięcie znamionowe 500 V
  • kod IK 07
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do gazowych stref EX bez
do pyłowych stref EX bez
Do strefy Ex bez
Długość 90 mm
Kolor jasnoszary; RAL 7035
Kształt kwadratowa
Liczba wlotów 7
Materiał Polipropylen
Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
Montaż bez
Możliwość plombowania brak
Napięcie izolacyjne Ui 500 V
Napięcie znamionowe 500 V
Odporne na warunki atmosferyczne brak
Odporność kod IK IK07
Podtrzymanie funkcji bez
Pokrywa nieprzezroczyste
Przekrój znamionowy min. 4 mm²
Rodzaj przepustu w obudowie Membrana stopniowa obcinana
Rodzaj wejścia Przewód
Rodzaj wejścia Dławik elastyczny
Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,2455 kg CO₂e / 1 Sztuka
Sposób montażu Montaż ścienny/sufitowy
Stopień ochrony IP 56
Szeregowalny tak
Szerokość 90 mm
Wejścia

7 x M25
Wejście z tyłu tak
Wersja zabezpieczona przed wybuchem brak

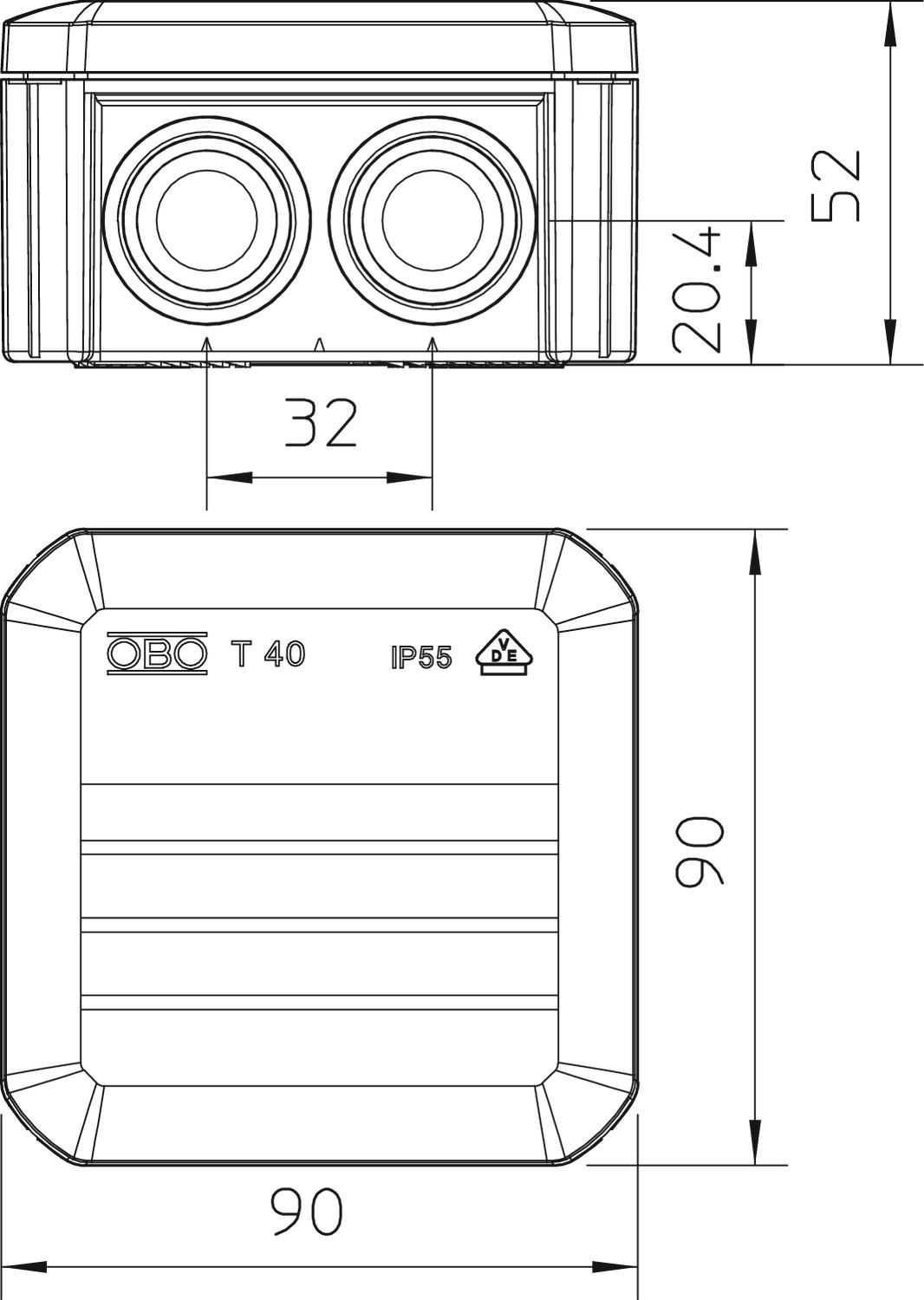

Wymiar 90x90x52
Wymiary wewnętrzne w świetle 77x77x46 mm
Wysokość 52 mm
Wzmocniona włóknem szklanym brak
Z ekranem brak
Z pokrywą tak
Zakres temperatur maks. 60 °C
Zakres temperatur min. -5 °C
Zamocowanie pokrywy zatrzaskowe
Wszystkie typy

Wszystkie typy

Typ Wymiary wewnętrzne w świetle Liczba wlotów Stopień ochrony Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
T 40 77x77x46 mm 7 IP 56 jasnoszary; RAL 7035 2007045
5 Sztuka
T 40 RW 77x77x46 mm 7 IP 56 czysta biel; RAL 9010 2007517
5 Sztuka
T 40 RO-LGR 77x77x46 mm 7 IP 56 szary / czerwony 2007630
5 Sztuka
