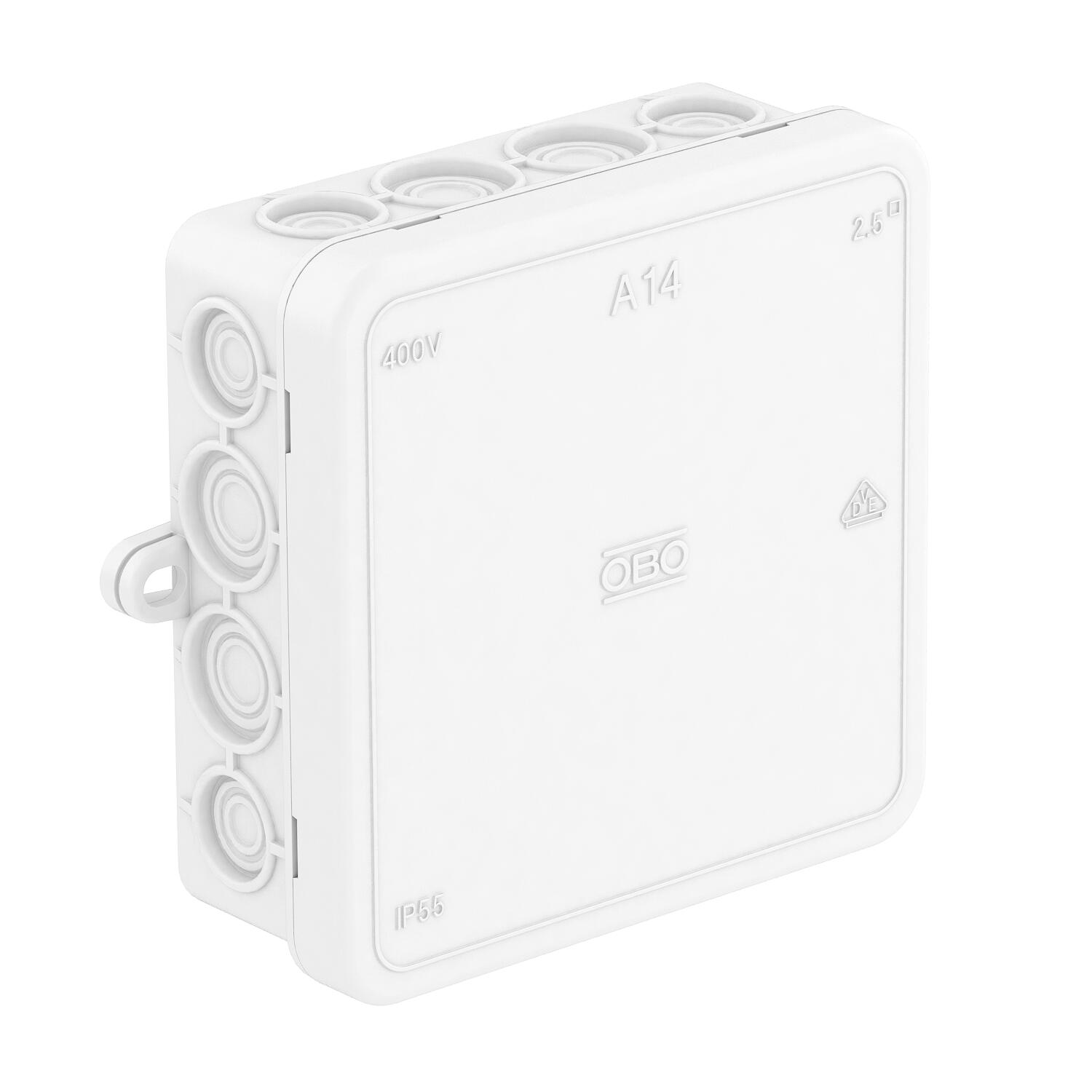

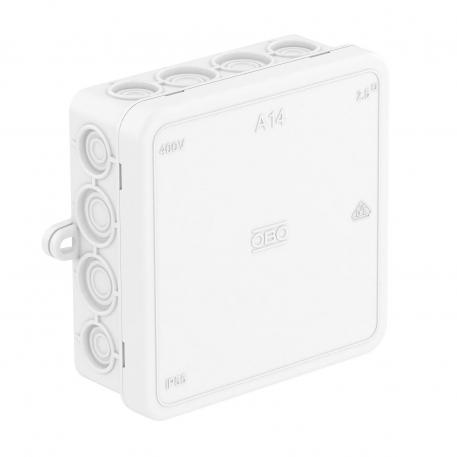

Puszka odgałęźna A 14
Nr kat. 2000390 | EAN 4012195917120
- Opis produktu
-
Opis produktuStopień ochrony IP55, napięcie znamionowe 690 V, przekrój znamionowy 2,5 mm², 8 wejść przewodów o średnicy 5-14 mm
8 wejść przewodów o średnicy 5-11 mm.
Osłona zacisków.

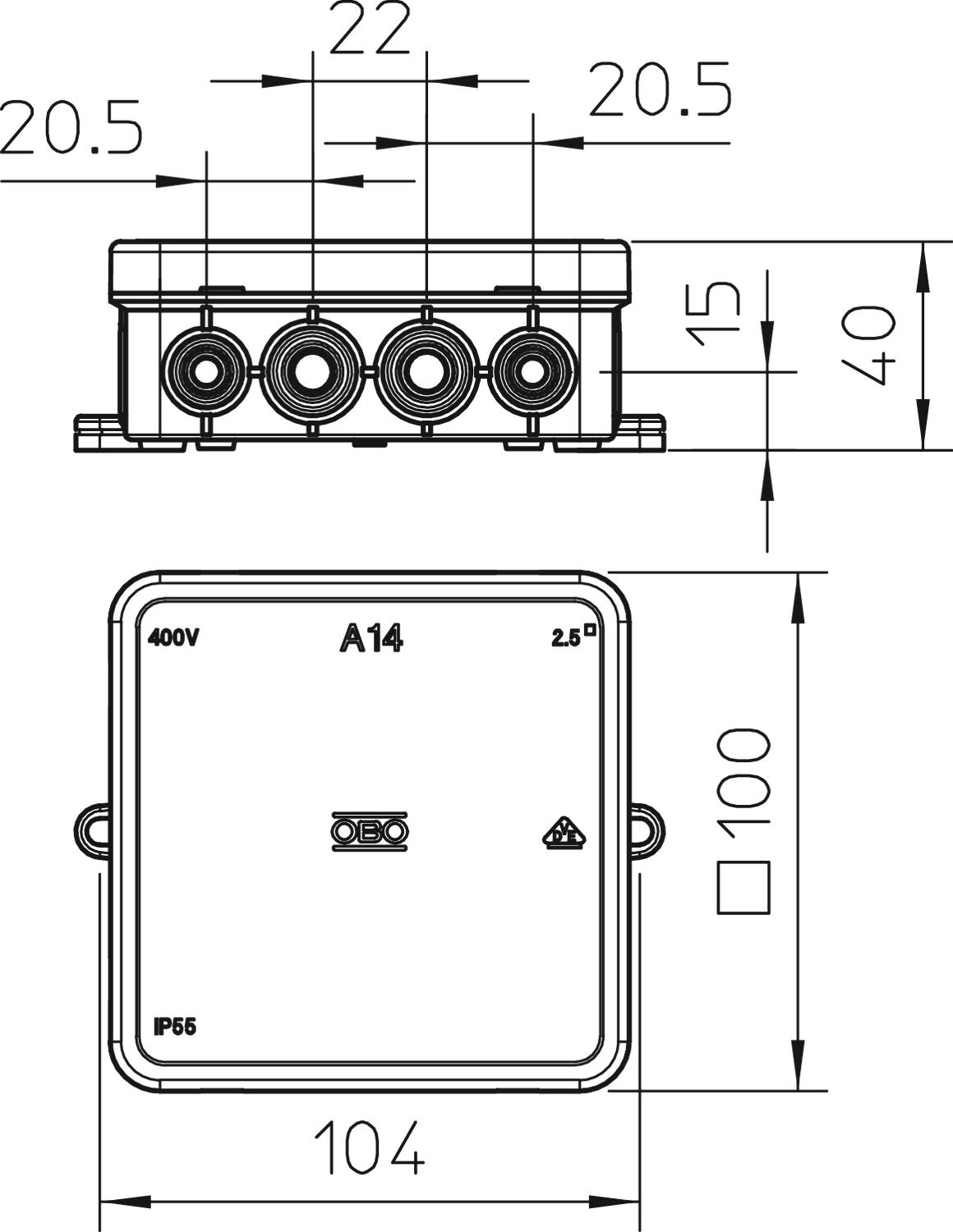

Wymiary: 100 x 100 x 40 mm
Wymiary wewnętrzne: 90 x 90 x 35 mm
1 narzędzie tnące na 10 puszek
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Długość 100 mm Kolor czysta biel; RAL 9010 Kształt kwadratowa Liczba wlotów 16 Maks. Przekrój przewodu 2,5 mm² Materiał Polietylen Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Montaż bez Możliwość plombowania brak Napięcie izolacyjne Ui 690 V Napięcie znamionowe 690 V Odporne na warunki atmosferyczne brak Podtrzymanie funkcji bez Pokrywa nieprzezroczyste Przekrój znamionowy min. 2,5 mm² Przezroczysta pokrywa brak Rodzaj przepustu w obudowie Przetłoczenia pod dławiki Rodzaj wejścia Kabel Rodzaj wejścia Przewód Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,1609 kg CO₂e / 1 Sztuka Sposób montażu Montaż ścienny/sufitowy Stopień ochrony IP 55 Szeregowalny tak Szerokość 100 mm Wejścia 8 wejść do kabli o śr 5-14 mm
8 wejść do kabli o śr 5-11 mm
Wejście z tyłu brak Wersja pokrywy kablowej skrzynki rozgałęźnej Pokrywa zaślepiająca Wersja zabezpieczona przed wybuchem brak Wymiar 100x100x38 Wymiary wewnętrzne w świetle 90x90x35 mm Wysokość 40 mm Z ekranem brak Z pokrywą tak Zakres temperatur maks. 45 °C Zakres temperatur min. -5 °C Zamocowanie pokrywy zatrzaskowe - Wszystkie typy
- Do pobrania
-
Karta danych technicznych A 14 HF RW / 2000390 , 0.29MB , pdfDeklaracja zgodności UE A 14 HF RW / 2000390 , 0.13MB , pdfBrytyjska Deklaracja Zgodności A 14 HF RW / 2000390 , 0.09MB , pdfREACH Deklaracja zgodności A 14 HF RW / 2000390 , 0.12MB , pdfRoHS Deklaracja zgodności A 14 HF RW / 2000390 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE A 6, A 14, A 18 , 0.83MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE A 6, A 8, A 11, A 14, A 18 , 0.31MB , pdf
