Puszka odgałęźna A 11 75x75x35 | 12 | IP 55 | czerwony
morepic-1 morepic-2 video-1

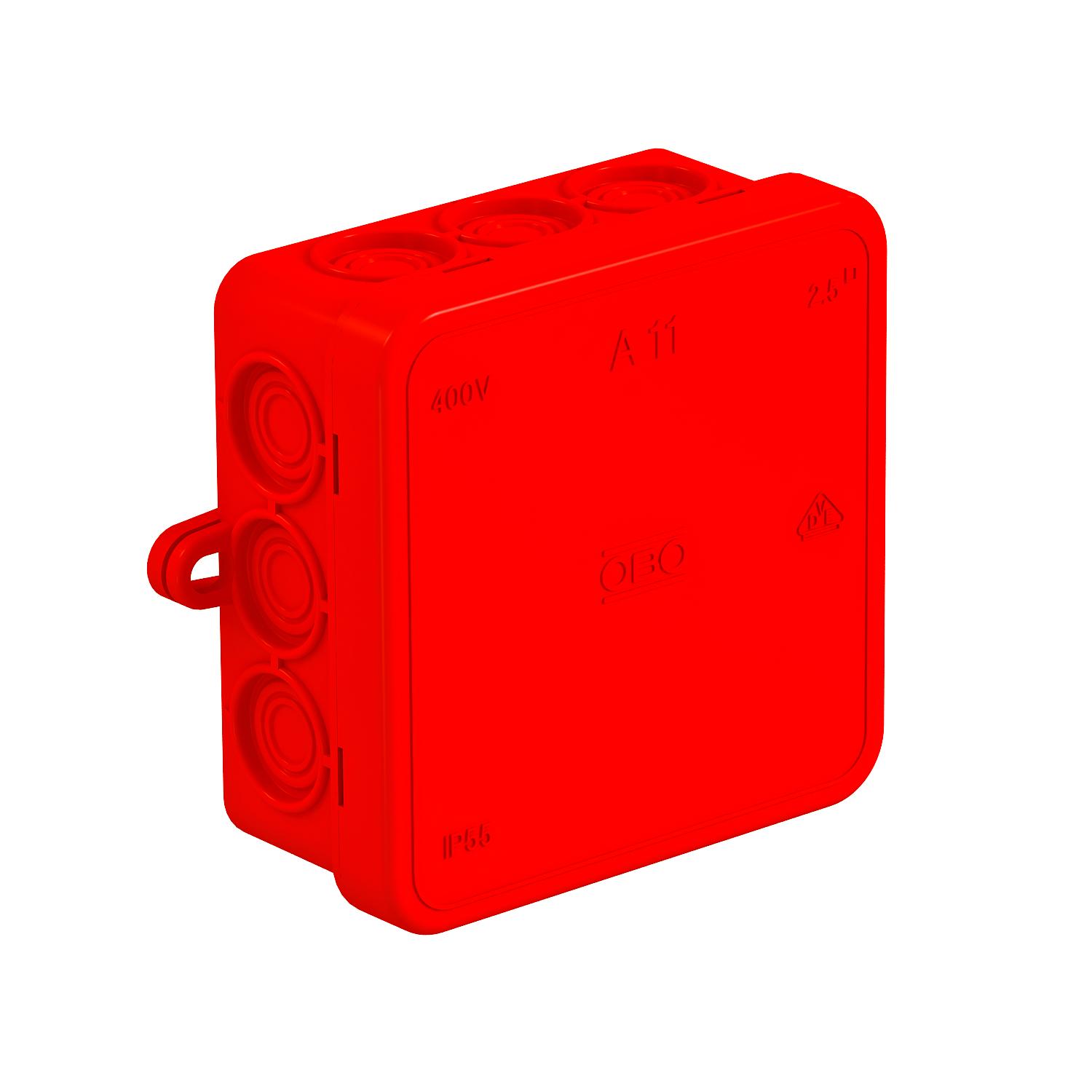

Puszka odgałęźna A 11

Nr kat. 2000164 | EAN 4012195820390

75x75x35 mm
12
IP 55
Opis produktu
Opis produktu
Stopień ochrony IP55, napięcie znamionowe 690 V, przekrój znamionowy 2,5 mm², 12 wejść kabli o średnicy 5-14 mm.

Osłona zacisków.

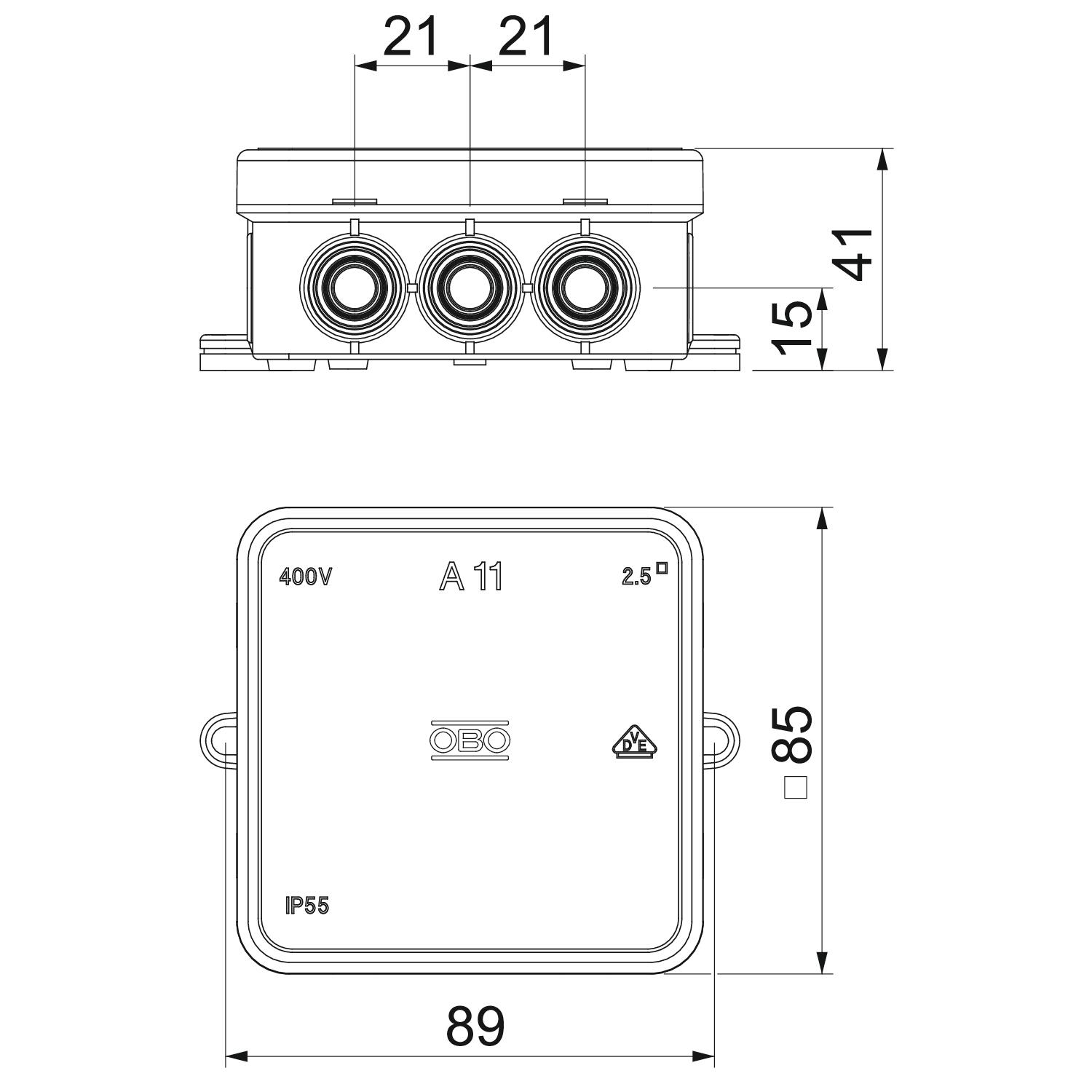

Wymiary: 85 x 85 x 40 mm

Wymiary wewnętrzne: 75 x 75 x 35 mm

1 narzędzie tnące na 10 puszek
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • niepodtrzymujący palenia: 650°C
  • bezhalogenowy: bez chloru, fluoru i bromu
  • kod IK 07
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • stopień ochrony IP 55
  • przekrój znamionowy 2,5 mm²
  • 12 wejść kablowych
  • Osadzak gazowy/akumulatorowy
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do gazowych stref EX bez
do pyłowych stref EX bez
Do średnicy rury 14 mm
Do strefy Ex bez
Długość 85 mm
Kolor czerwony
Kształt kwadratowa
Liczba wlotów 12
Maks. Przekrój przewodu 2,5 mm²
Materiał Polietylen
Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
Montaż bez
Możliwość plombowania brak
Napięcie izolacyjne Ui 690 V
Napięcie znamionowe 690 V
Odporne na warunki atmosferyczne brak
Podtrzymanie funkcji bez
Pokrywa nieprzezroczyste
Przekrój znamionowy min. 2,5 mm²
Przezroczysta pokrywa brak
Rodzaj przepustu w obudowie Przetłoczenia pod dławiki
Rodzaj wejścia Przewód
Rodzaj wejścia Kabel
Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,1155 kg CO₂e / 1 Sztuka
Sposób montażu Montaż ścienny/sufitowy
Stopień ochrony IP 55
Szeregowalny tak
Szerokość 85 mm
Wejścia

12 wejść dla kabli o średnicach 5-14 mm
Wejście z tyłu brak
Wersja pokrywy kablowej skrzynki rozgałęźnej Pokrywa zaślepiająca
Wersja zabezpieczona przed wybuchem brak
Wymiar 85x85x40
Wymiary wewnętrzne w świetle 75x75x35 mm
Wysokość 40 mm
Z ekranem brak
Z pokrywą tak
Zakres temperatur maks. 45 °C
Zakres temperatur min. -5 °C
Zamocowanie pokrywy zatrzaskowe
Wszystkie typy

Wszystkie typy

Typ Wymiary wewnętrzne w świetle Liczba wlotów Stopień ochrony Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
A 11 75x75x35 mm 12 IP 55 jasnoszary; RAL 7035 2000342
10 Sztuka
A 11 HF RO 75x75x35 mm 12 IP 55 czerwony 2000164
10 Sztuka
A 11 HF RW 75x75x35 mm 12 IP 55 czysta biel; RAL 9010 2000180
10 Sztuka
