Puszka do ścian płytowych 61, CEE / PERILEX
Nr kat. 2003818 | EAN 4012196689880
- Opis produktu
-

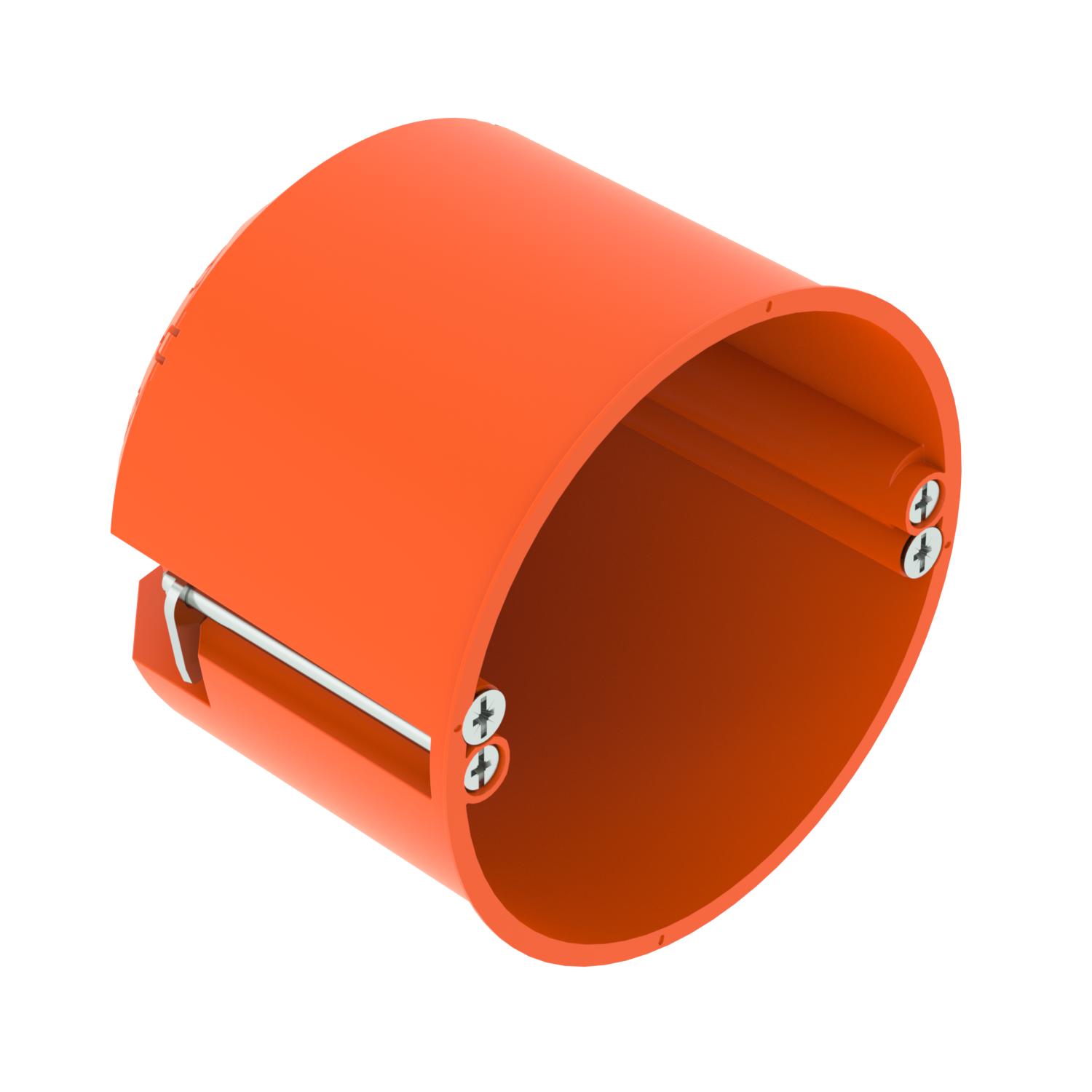

Opis produktuPuszka do ścian płytowych CEE / PERILEX do stosowania w ścianach o głębokości zabudowy co najmniej 61 mm i grubości płyty 5 - 40 mm.
• 2 kopułki śrubowe
• Śruby do osprzętu, uchwyty zaciskowe
• 3 przepusty rurowe kombinowane do Ø 20 i 25 mm
• 3 wejścia na kable NYM 3 x 2,5 mm² lub 5 x 1,5 mm²
• 2 wejścia na kable NYM 5 x 2,5 mm² lub 7 x 1,5 mm²
• 1 wejście na kable NYM 3 x 1,5 mm²
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
-
- Dane techniczne
-
Dane techniczne

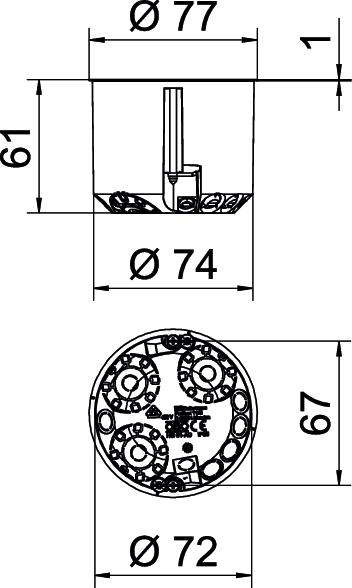

Bezhalogenowy tak Do średnicy rury 20/25 mm Hermetyczna brak Ilość połączeń 1 Kolor pomarańczowy Kształt okrągła Liczba wlotów 9 Materiał Polipropylen Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 850°C Mocowanie osprzętu Śruby Napięcie znamionowe 400 V Odporny na uderzenia tak Odpowiednie do płyt o grubości maks. 40 mm Odpowiednie do płyt o grubości min. 5 mm Pokrywa bez Przekrój znamionowy maks. 2,5 mm² Przekrój znamionowy min. 1,5 mm² Rodzaj przepustu w obudowie Otwory wyłamywane Rodzaj wejścia_ Przewody NYM i peszle Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,1653 kg CO₂e / 1 Sztuka Średnica 74 mm Średnica frezowanego otworu 74 mm Stopień ochrony IP 30 Wejścia kombinowane Ø 20/25 mm 3 Wejścia przewodów 3 x 1,5 mm² 1 Wejścia przewodów 3 x 2,5 mm² / 5 x 1,5 mm² 3 Wejścia przewodów 5 x 2,5 mm² / 7 x 1,5 mm² 2 Wspornik bez Wymiar Ø74mm, H61mm Wysokość 61 mm Zamocowanie pokrywy Śruby Ze śrubami tak - Wszystkie typy
