Puszka do ścian płytowych 61 61 | 68 | 68 | 20/25 mm | 10

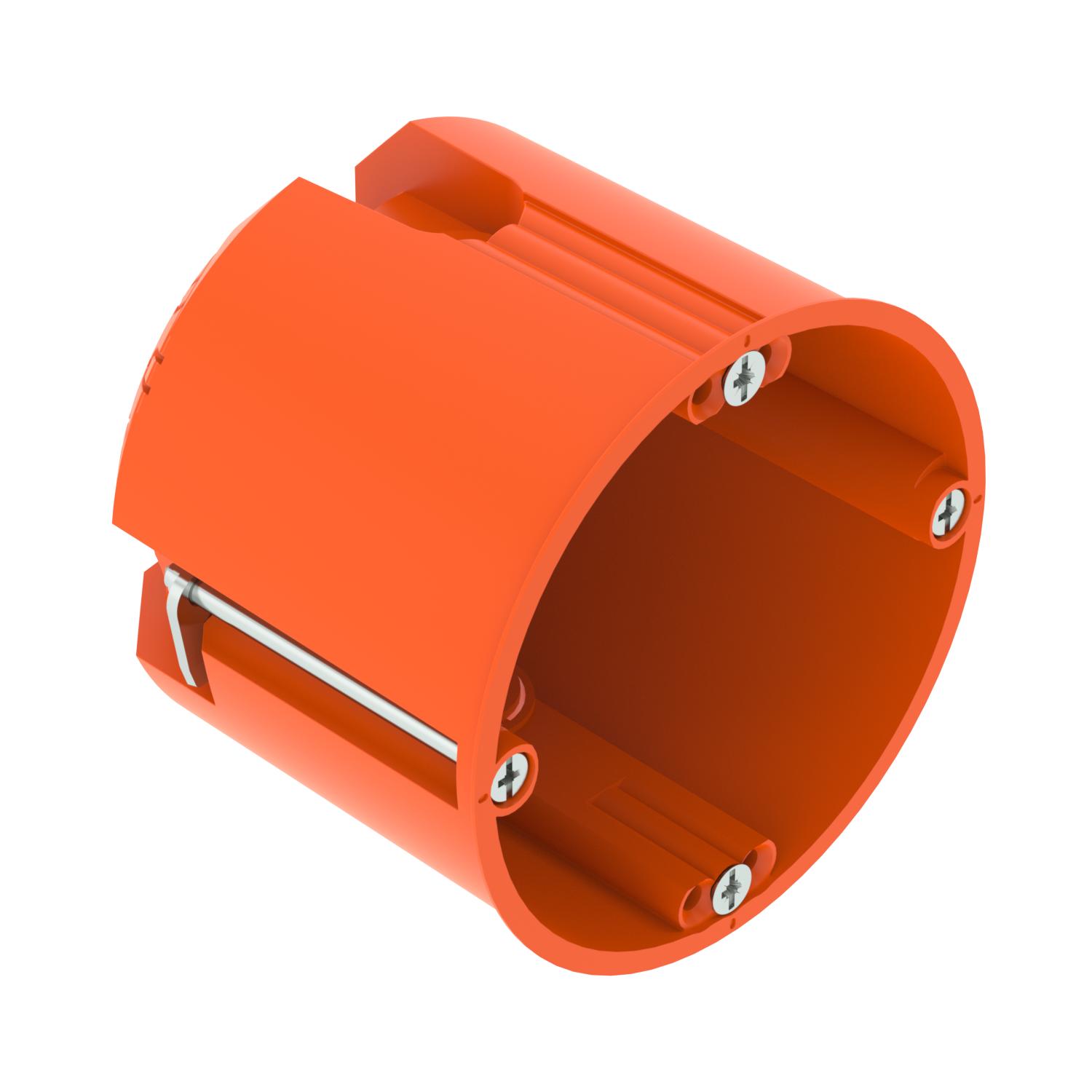

Puszka do ścian płytowych 61

Nr kat. 2003804 | EAN 4012196687084

Nr kat. / Typ	2003804 / HG 61

Wysokość	61 mm

Średnica	68 mm

Średnica frezowanego otworu	68 mm

Do średnicy rury	20/25 mm

Liczba wlotów	10

Opis produktu

Opis produktu

Puszka do ścian płytowych do zastosowania w ścianach o głębokości zabudowy co najmniej 61 mm i grubości panelu 5 - 40 mm.

• 2 x 3 kopułki śrubowe
• Śruby do osprzętu, uchwyty zaciskowe
• 2 przepusty rurowe kombinowane Ø 20 i 25 mm
• 4 wejścia na kable NYM 3 x 1,5 mm
• 2 wejścia na kable NYM 3 x 2,5 mm² lub 5 x 1,5 mm²
• 2 wejścia na kable NYM 5 x 2,5 mm² lub 7 x 1,5 mm²
• Podłączenie do innych puszek za pomocą łączników typu ZH 11-V
Akcesoria w dostawie: 10 x złączka typu ZH 11-V
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
Do średnicy rury	20/25 mm
Hermetyczna	brak
Ilość połączeń	1
Kolor	pomarańczowy
Kształt	okrągła
Liczba wlotów	10
Materiał	Polipropylen
Materiał samogasnący	zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 850°C
Mocowanie osprzętu	Śruby
Napięcie znamionowe	400 V
Odporny na uderzenia	tak
Odpowiednie do płyt o grubości maks.	40 mm
Odpowiednie do płyt o grubości min.	5 mm
Pokrywa	bez
Przekrój znamionowy maks.	2,5 mm²

Przekrój znamionowy min.	1,5 mm²
Rodzaj przepustu w obudowie	Otwory wyłamywane
Rodzaj wejścia_	Przewody NYM, przewody multimedialne i peszle
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1038 kg CO₂e / 1 Sztuka
Średnica	68 mm
Średnica frezowanego otworu	68 mm
Stopień ochrony	IP 30
Wejścia przewodów 3 x 1,5 mm²	4
Wejścia przewodów 3 x 2,5 mm² / 5 x 1,5 mm²	2
Wejścia przewodów 5 x 2,5 mm² / 7 x 1,5 mm²	2
Wejścia przewodów niskonapięciowych	2
Wspornik	Łącznik puszek do ścian płytowych

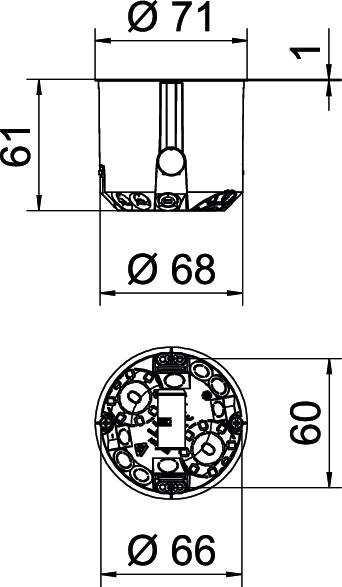

Wymiar	Ø68mm, H61mm
Wysokość	61 mm
Zamocowanie pokrywy	Śruby
Ze śrubami	tak

Wszystkie typy

Wszystkie typy

Typ	Wysokość	Średnica	Średnica frezowanego otworu	Do średnicy rury	Liczba wlotów	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
HG 61	61 mm	68 mm	68 mm	20/25 mm	10	2003804	Sztuka	25 Sztuka

Dodatki

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

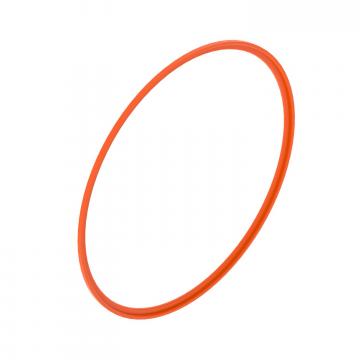

Pierścień kompensacyjny	ZH 68-AR	2003840	Sztuka	10 Sztuka

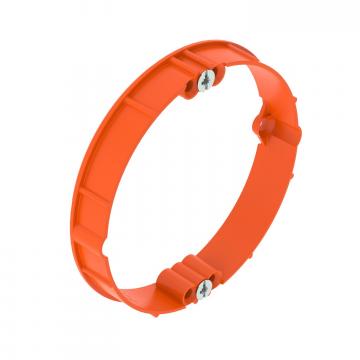

Pierścień wyrównawczy 10	ZH 10-AR	2003842	Sztuka	25 Sztuka

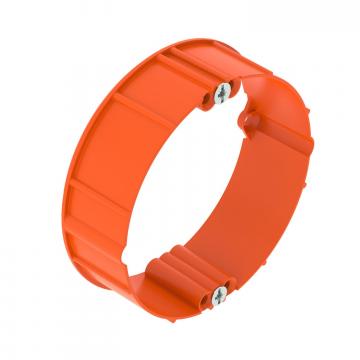

Pierścień wyrównawczy 20	ZH 20-AR	2003844	Sztuka	25 Sztuka

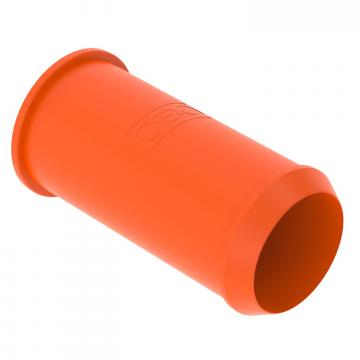

Łącznik puszek do ścian płytowych	ZH 11V	2003846	Sztuka	10 Sztuka

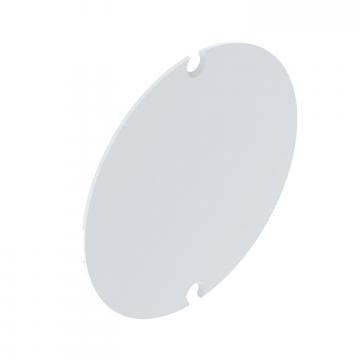

Wewnętrzna pokrywa do puszki podtynkowej	ZH 60-ID	2003848	Sztuka	25 Sztuka
