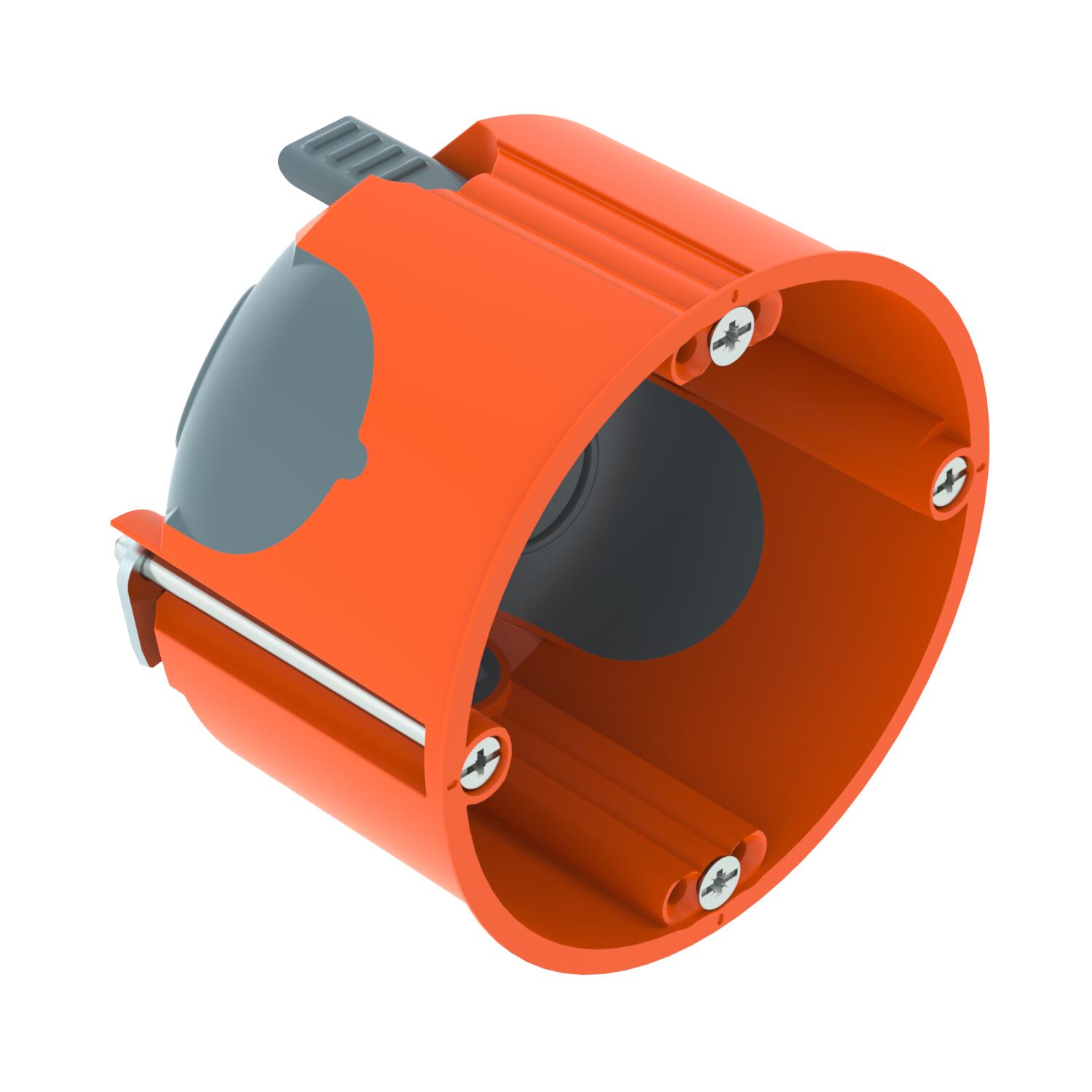

Puszka do ścian płytowych 47, hermetyczna
Nr kat. 2003806 | EAN 4012196715930
- Opis produktu
-
Opis produktuPuszka do ścian płytowych z hermetycznymi wejściami membranowymi, do stosowania w ścianach o głębokości zabudowy co najmniej 47 mm i grubości płyty 5 - 40 mm.
• 2 x 3 kopułki śrubowe
• Śruby do osprzętu, uchwyty zaciskowe
• 2 przepusty rurowe kombinowane do Ø 20 i 25 mm
• 2 wejścia na kable NYM 3 x 1,5 mm
• 2 wejścia na kable NYM 3 x 2,5 mm² lub 5 x 1,5 mm²
• Hermetyczne połączenie z innymi puszkami za pomocą łączników typu ZH 11-V
Akcesoria w zestawie: 10 x łącznik typu ZH 11-V
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
-
- Dane techniczne
-
Dane techniczne

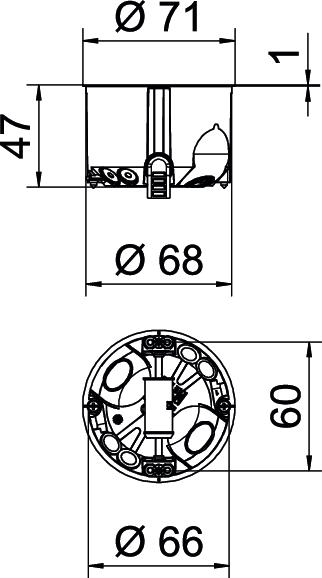

Bezhalogenowy tak Do średnicy rury 20/25 mm Hermetyczna tak Ilość połączeń 1 Kolor pomarańczowy / szary Kształt okrągła Liczba wlotów 6 Materiał Polipropylen / Elastomer termoplastyczny Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 850°C Mocowanie osprzętu Śruby Napięcie znamionowe 400 V Odporny na uderzenia tak Odpowiednie do płyt o grubości maks. 40 mm Odpowiednie do płyt o grubości min. 5 mm Pokrywa bez Przekrój znamionowy maks. 2,5 mm² Przekrój znamionowy min. 1,5 mm² Rodzaj przepustu w obudowie Membrana do przebijania Rodzaj wejścia_ Przewody NYM, przewody multimedialne i peszle Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,0981 kg CO₂e / 1 Sztuka Średnica 68 mm Średnica frezowanego otworu 68 mm Stopień ochrony IP 30 Wejścia kombinowane Ø 20/25 mm 2 Wejścia przewodów 3 x 1,5 mm² 2 Wejścia przewodów 3 x 2,5 mm² / 5 x 1,5 mm² 2 Wspornik Łącznik puszek do ścian płytowych Wymiar Ø68mm, H47mm Wysokość 47 mm Zamocowanie pokrywy Śruby Ze śrubami tak - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pierścień kompensacyjny
ZH 68-AR 2003840 10 Sztuka
Pierścień wyrównawczy 10
ZH 10-AR 2003842 25 Sztuka
Pierścień wyrównawczy 20
ZH 20-AR 2003844 25 Sztuka
Łącznik puszek do ścian płytowych
ZH 11V 2003846 10 Sztuka
Wewnętrzna pokrywa do puszki podtynkowej
ZH 60-ID 2003848 25 Sztuka - Do pobrania
-
