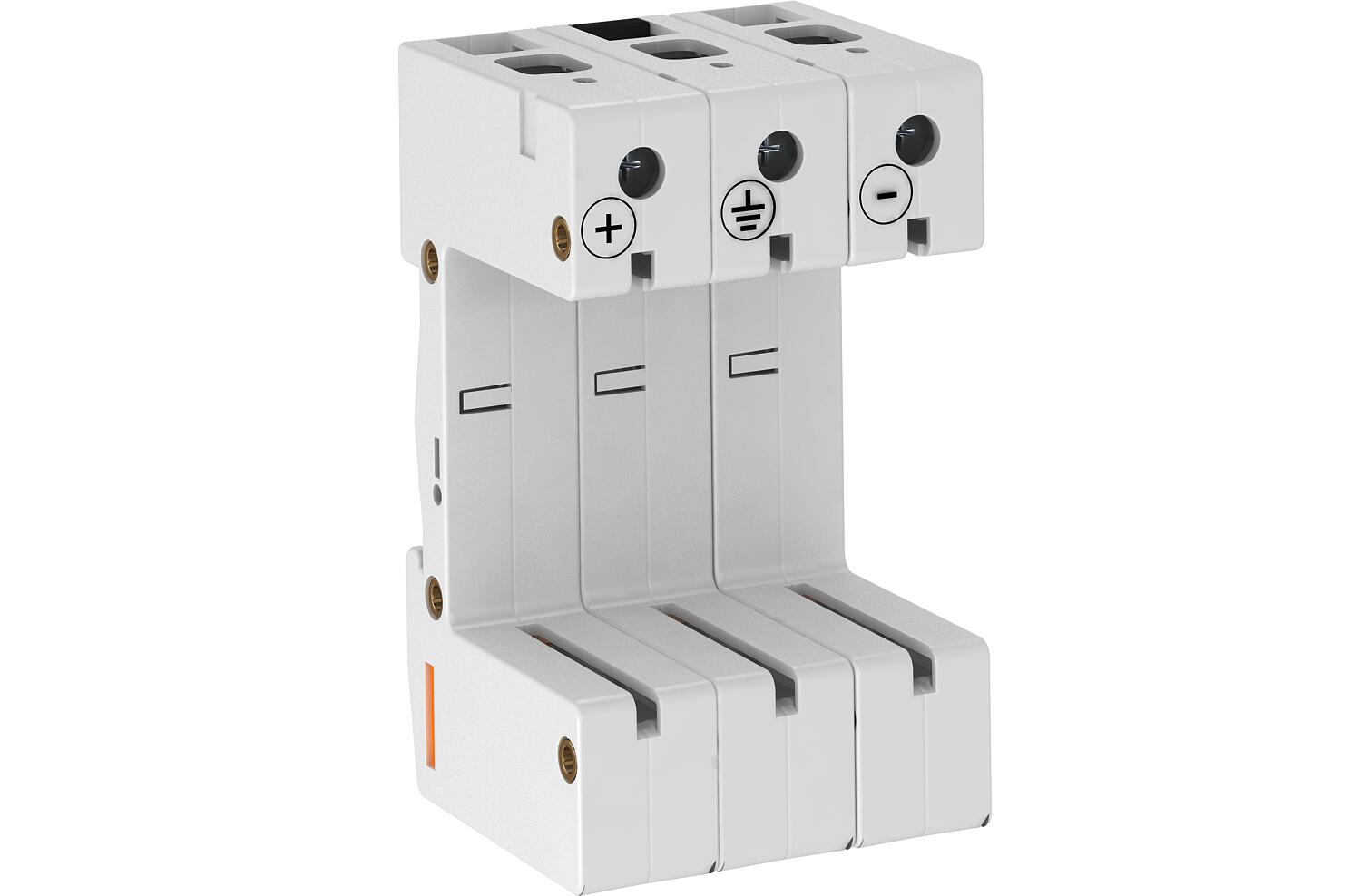

Podstawa PV, 3-polowa w układzie Y
Nr kat. 5096647 | EAN 4012195299455
- Opis produktu
-
Opis produktuPodstawa ogranicznika do systemów fotowoltaicznych do Uoc = 1000V (obwód Y)
• Dedykowana do wkładek V 25- +C ogranicznika Typu 1+2
• Dedykowana do ograniczników przepięć Typu 2 z wkładkami V 20-C
• Obwód ochronny przed napięciami poprzecznymi i wzdłużnymi

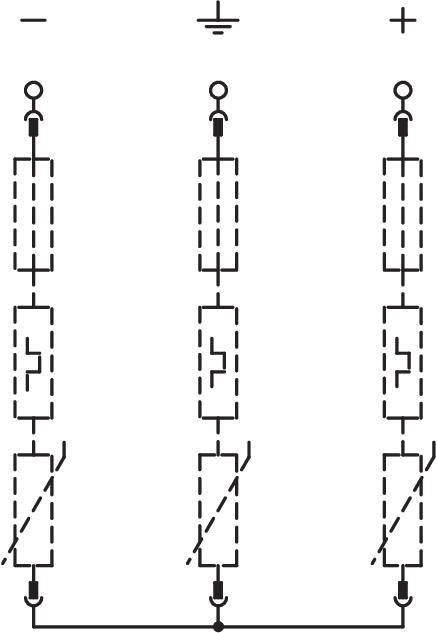

• Obwód ochronny Y
• niski poziom ochrony DC: <4,0 kV (Uoc max = 1000V DC z V20-C / 0-440)
• niski poziom ochrony DC: <3,0 kV (Uoc max = 900V DC z V25-B+C/0-385)
• niski poziom ochrony DC: <2,6 kV (Uoc max = 600V DC z V50-B+C/0-280)
• Oznaczone połączenia
Zastosowanie: W systemach fotowoltaicznych pomiędzy modułami PV a falownikami.
-
- Dane techniczne
-
Dane techniczne

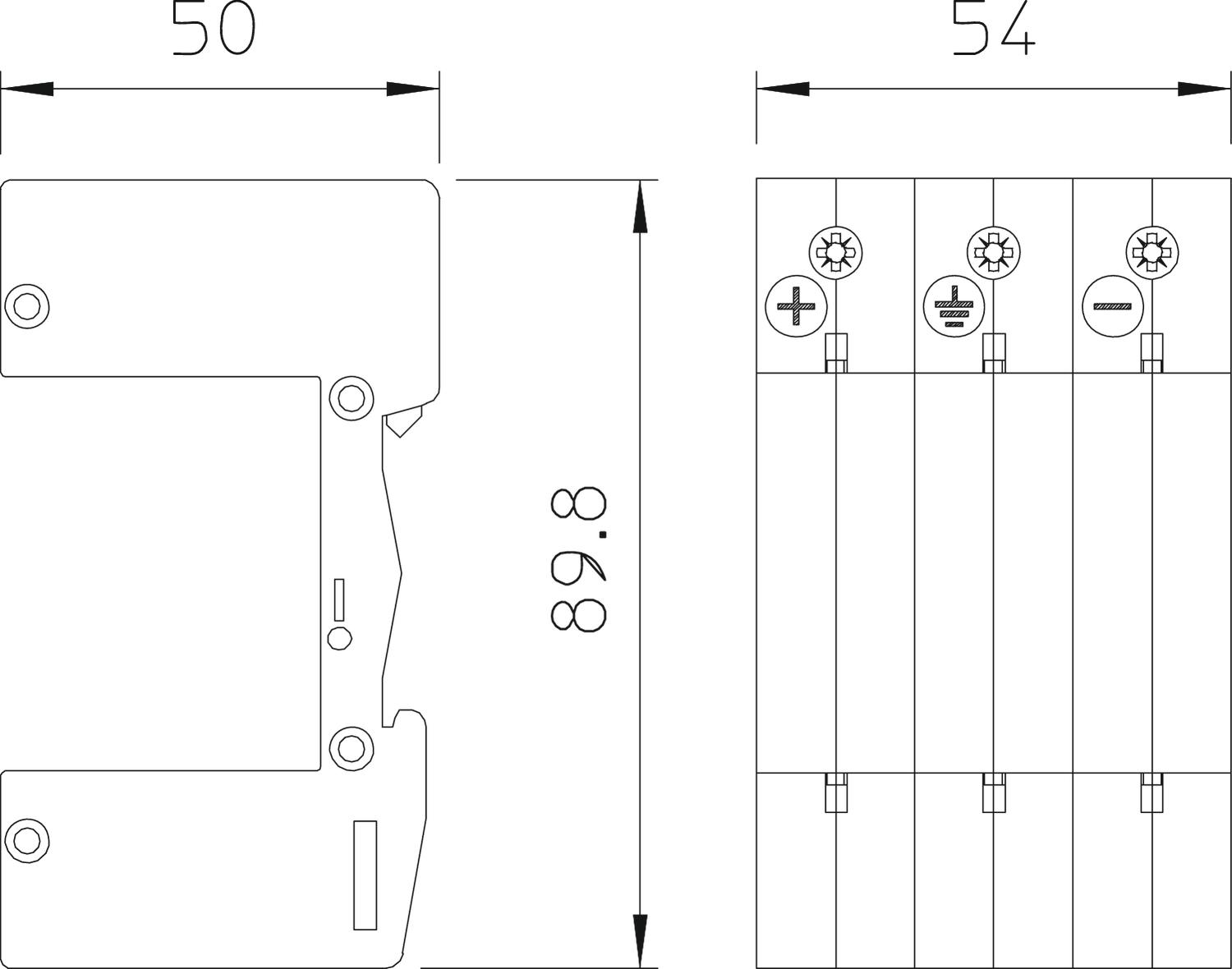

Liczba biegunów 3 Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 2,5 mm² Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,7025 kg CO₂e / 1 Sztuka Stopień ochrony IP 20 Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wykonanie 3-biegunowy układ Y do PV Wymiar Y-PH - Wszystkie typy
