Podkładka A4 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Podkładka A4

Nr kat. 3402322 | EAN 4012195618089

Nr kat. / Typ

Wymiar d min.

Wymiar d

Wymiar h

Gwint

Opis produktu

Opis produktu

Podładka uniwersalnego zastosowania.

Dane techniczne

Dane techniczne

Grubość materiału	2 mm
Gwint	M10
Kształt otworu	okrągła
Materiał	stal nierdzewna
Powierzchnia	pusty, po obróbce
Średnica	20 mm
Średnica otworu	10,5 mm

Średnica wewnętrzna	10,5 mm
Średnica zewnętrzna	20 mm
Szlifowane	brak
Wymiar	M10
Wymiar d	10,5 mm
Wymiar d min.	20 mm
Wymiar h	2 mm

Wszystkie typy

Wszystkie typy

Typ	Wymiar d min.	Wymiar d	Wymiar h	Gwint	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Sztuka	100 Sztuka
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Sztuka	100 Sztuka
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Sztuka	100 Sztuka
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Sztuka	100 Sztuka

Do pobrania

Karta danych technicznych WS M10 D20 A4 / 3402322 , 0.16MB , pdf

Katalog Fastening materials , 19.78MB , pdf

Deklaracja zgodności UE WS M10 D20 A4 / 3402322 , 0.06MB , pdf

Do pobrania

Rysunek produktu WS M10 D20 A4 / 3402322, 15.02 kB, jpg

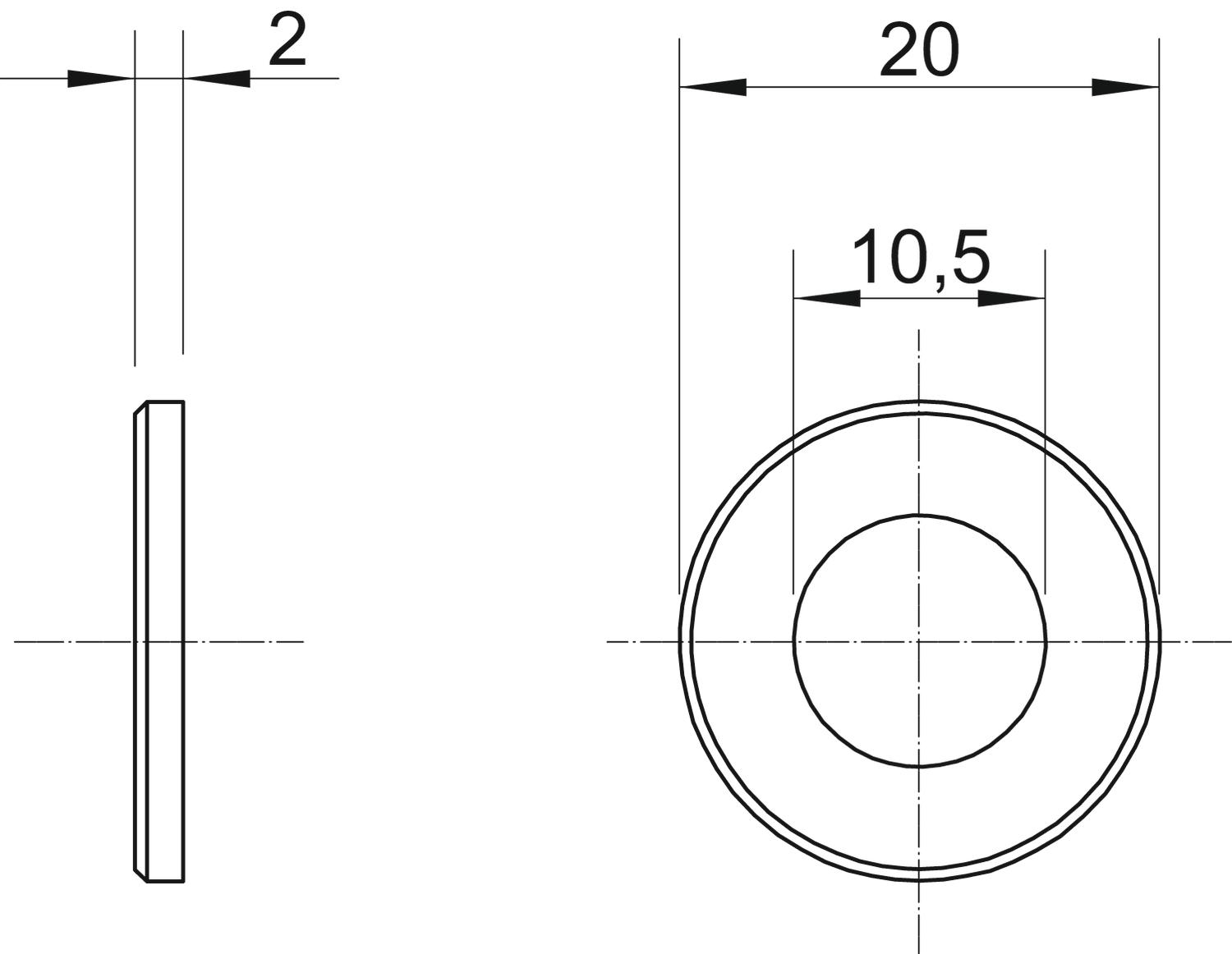

Rysunek wymiarowy WS M10 D20 A4 / 3402322, 61.83 kB, jpg

WS M10 D20 A4 / 3402322
