Podkładka 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Podkładka

Nr kat. 3402096 | EAN 4012195300137

Nr kat. / Typ

Wymiar d min.

Wymiar d

Wymiar h

Gwint

Opis produktu

Opis produktu

Podładka uniwersalnego zastosowania.

Dane techniczne

Dane techniczne

Grubość blachy	0,08 in
Grubość materiału	2 mm
Gwint	M10
hartowana	brak
Kształt otworu	okrągła
Materiał	Stal

Powierzchnia	cynkowane galwanicznie
Szlifowane	brak
Wymiar	M10
Wymiar d	10,5 mm
Wymiar d min.	20 mm
Wymiar h	2 mm

Wszystkie typy

Wszystkie typy

Typ	Wymiar d min.	Wymiar d	Wymiar h	Gwint	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Sztuka	100 Sztuka
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Sztuka	100 Sztuka
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Sztuka	100 Sztuka
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Sztuka	100 Sztuka
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Sztuka	100 Sztuka

Do pobrania

Karta danych technicznych WS M10 D20 G / 3402096 , 0.17MB , pdf

Przewodnik Ochrona przeciwpożarowa w elektrotechnice - przewodnik dla instalacji budynkowych zabezpieczonych w wypadek pożaru , 2.10MB , pdf

Broszura False ceiling installations , 2.70MB , pdf

Katalog Fastening materials , 19.78MB , pdf

Deklaracja zgodności UE WS M10 D20 G / 3402096 , 0.06MB , pdf

Do pobrania

REACH Deklaracja zgodności WS M10 D20 G / 3402096 , 0.12MB , pdf

Do pobrania

RoHS Deklaracja zgodności WS M10 D20 G / 3402096 , 0.12MB , pdf

Do pobrania

Rysunek produktu WS M10 D20 G / 3402096, 16.16 kB, jpg

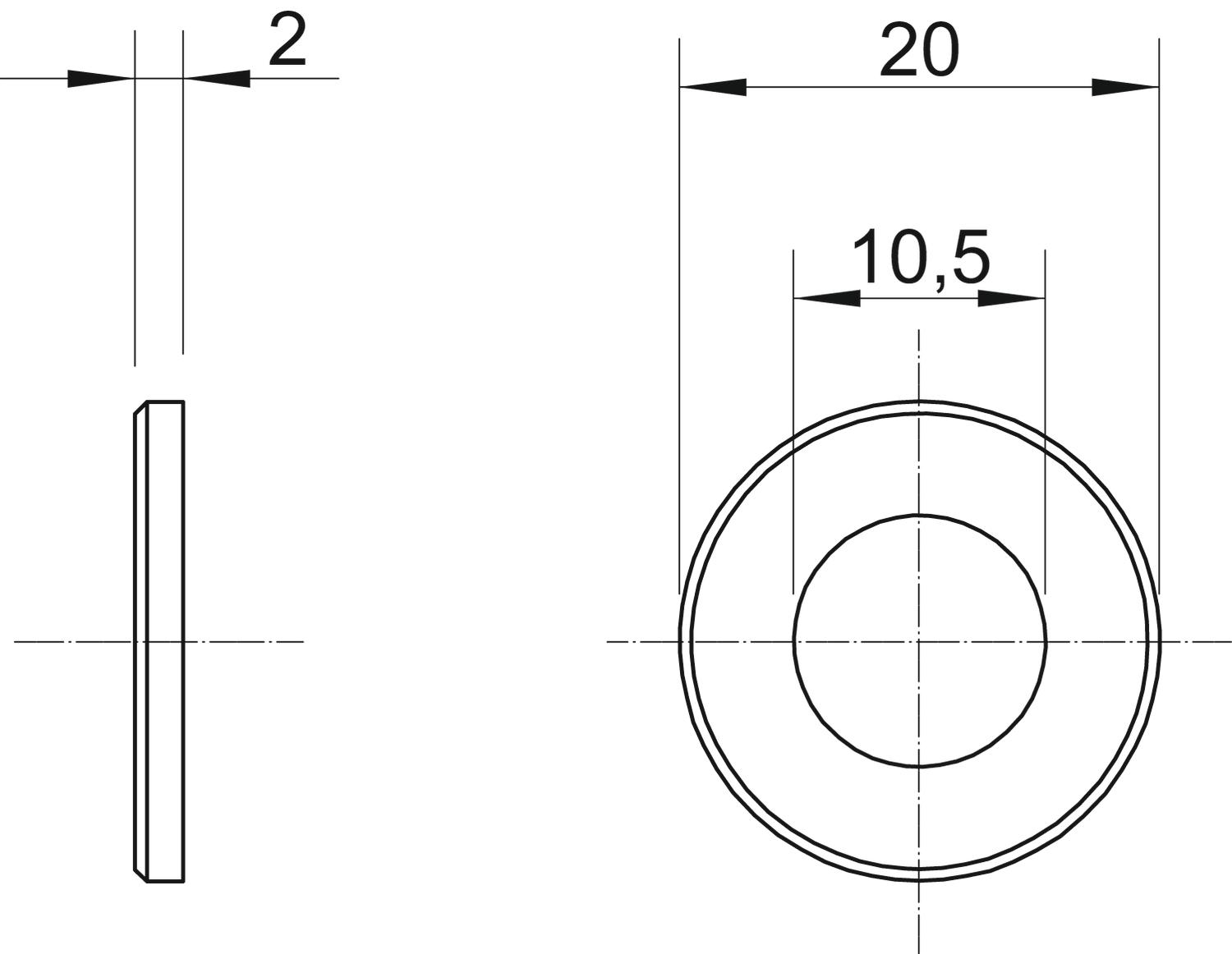

Rysunek wymiarowy WS M10 D20 G / 3402096, 61.83 kB, jpg

WS M10 D20 G / 3402096

3402096_KSTP1.stp, 11.38 kB
