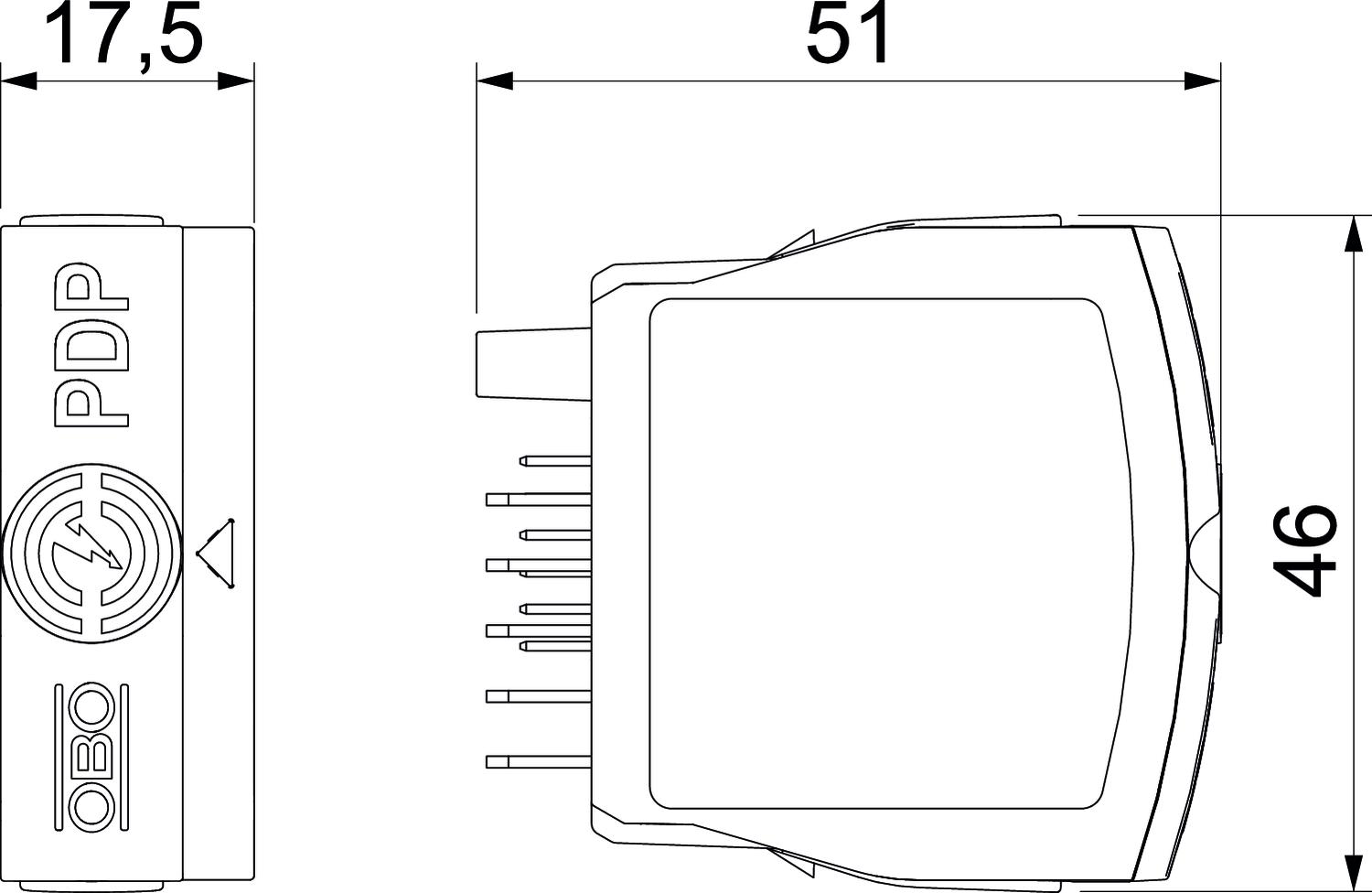

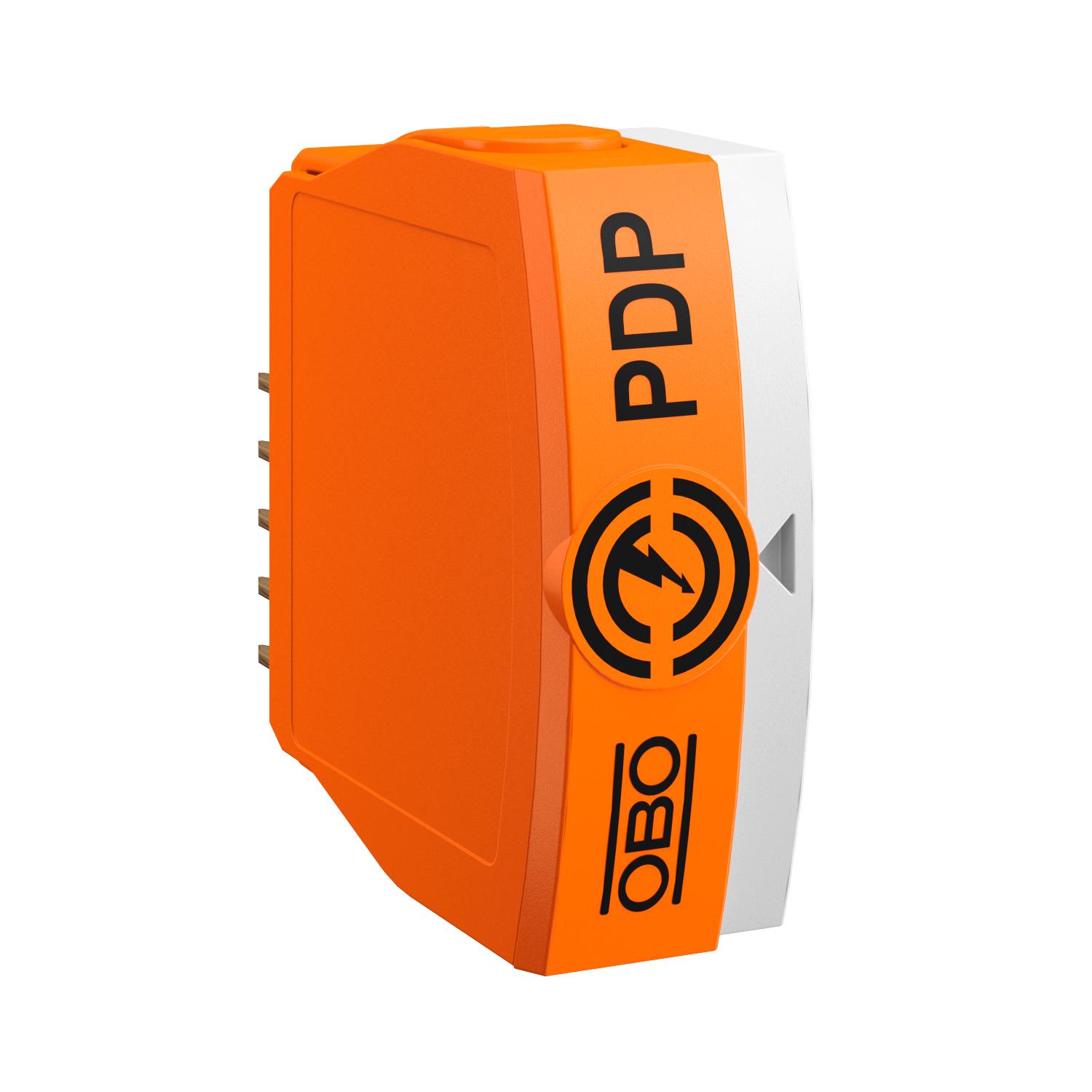

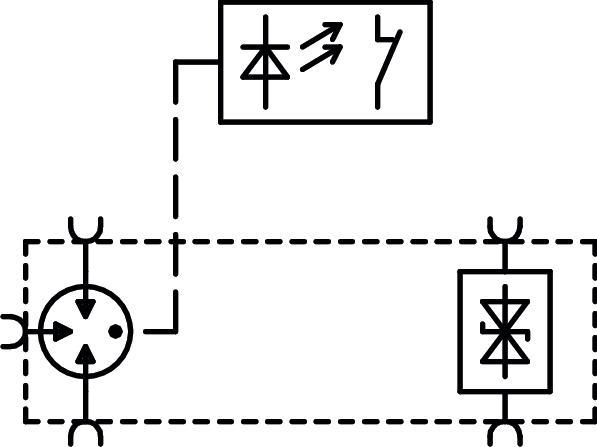

PDP cover, 2-pin, with OS, 24 V 21 | 30 | Zacisk

PDP cover, 2-pin, with OS, 24 V

Nr kat. 5080426 | EAN 4012196745951

Nr kat. / Typ

najwyższe napięcie ciągłe AC

najwyższe napięcie ciągłe DC

System wtykowy	Zacisk

Opis produktu

Opis produktu

Upper part, plug-in data cable protection, type 1+2/D1+C2, for use in measurement, control and regulation technology

• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling

Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	2,5
Całkowity prąd wyładowczy (8/20)	20 kA
Częstotliwość graniczna	100 MHz
Długość	51 mm
Ekranowanie	bezpośrednio
Kategorie	Typ 1+2 / D1+C2
LPZ	0→2
Montaż wejścia / wyjścia	Zaciski śrubowe
najwyższe napięcie ciągłe AC	21
najwyższe napięcie ciągłe DC	30
Opór wzdłużny	1.2 ± 5%
Osłona połączeń	tak
Pojemność (żyła-ziemia)	≤30 pF
Pojemność (żyła-żyła)	≤30 pF
Prąd impulsowy	2,5 kA
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów giętkich min.	1,5 mm²
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	2,5 mm²

Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja wzdłużna na linię	1,2 Ω ± 5%
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
SPD zgodnie z IEC 61643-21	Klasa I+II / D1+C2
Stopień ochrony	IP 20
Sygnalizacja	żadne
System wtykowy	Zacisk
Szerokość	17,5 mm
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Przewód przyłączeniowy/szyna kołpakowa
Wymiar	24V
Wysokość	46 mm
Wytrzymałość na prąd impulsowy żyła-ziemia	10 kV / 5 kA
Wytrzymałość na prąd impulsowy żyła-żyła	10 kV / 5 kA
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Znamionowy prąd obciążenia AC	0,425
Znamionowy prąd obciążenia DC	0,6 A
Znamionowy prąd wyładowczy (8/20 µs)	10 kA
Znamionowy prąd wyładowczy In przy C2 (łącznie)	20 kA

Wszystkie typy

Wszystkie typy

Typ	najwyższe napięcie ciągłe AC	najwyższe napięcie ciągłe DC	System wtykowy	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
PDP-P-2-5-OS	4,2	6	Zacisk	5080422	Sztuka	1 Sztuka
PDP-P-2-12-OS	12	16	Zacisk	5080424	Sztuka	1 Sztuka
PDP-P-2-24-OS	21	30	Zacisk	5080426	Sztuka	1 Sztuka
PDP-P-2-48-OS	37	52	Zacisk	5080428	Sztuka	1 Sztuka
