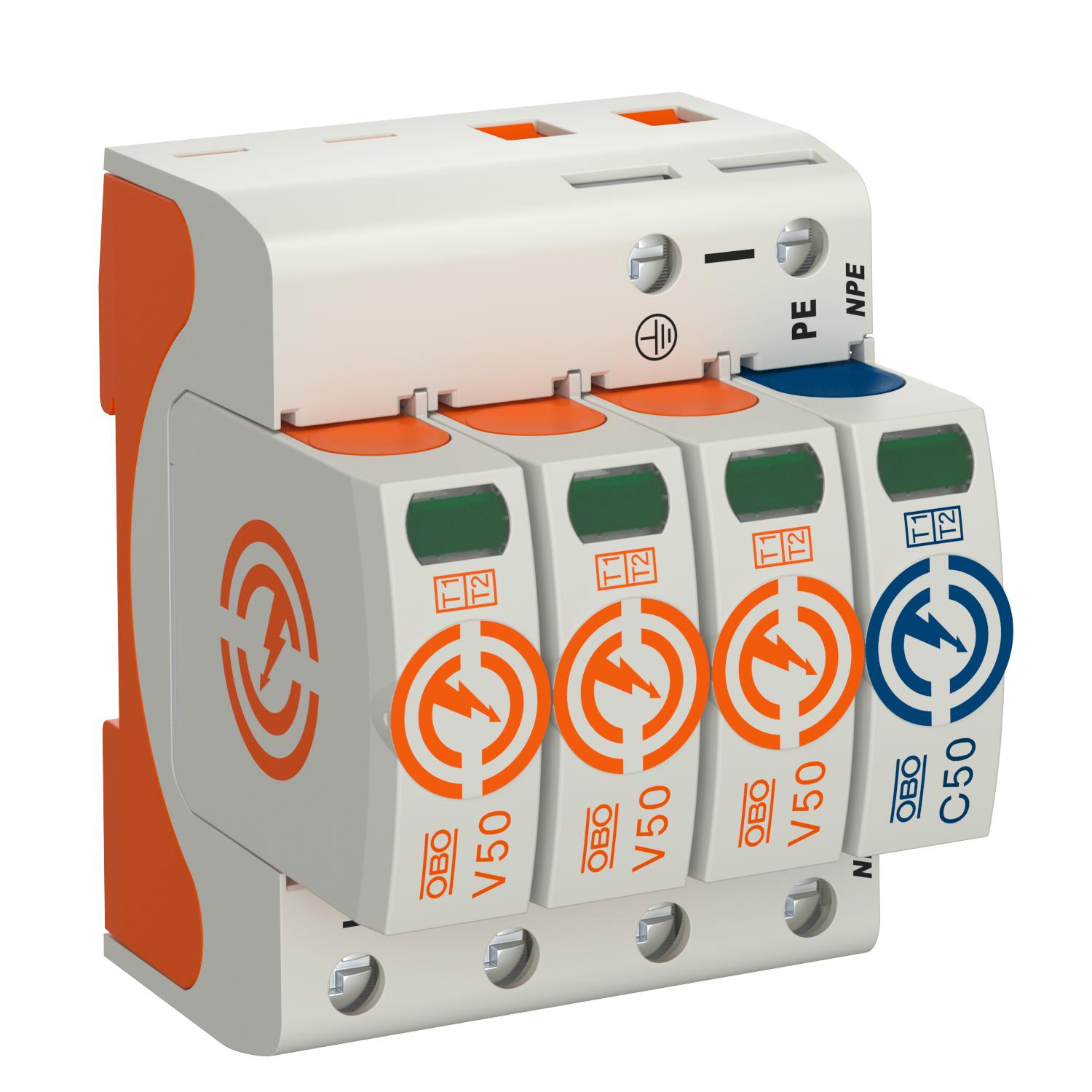

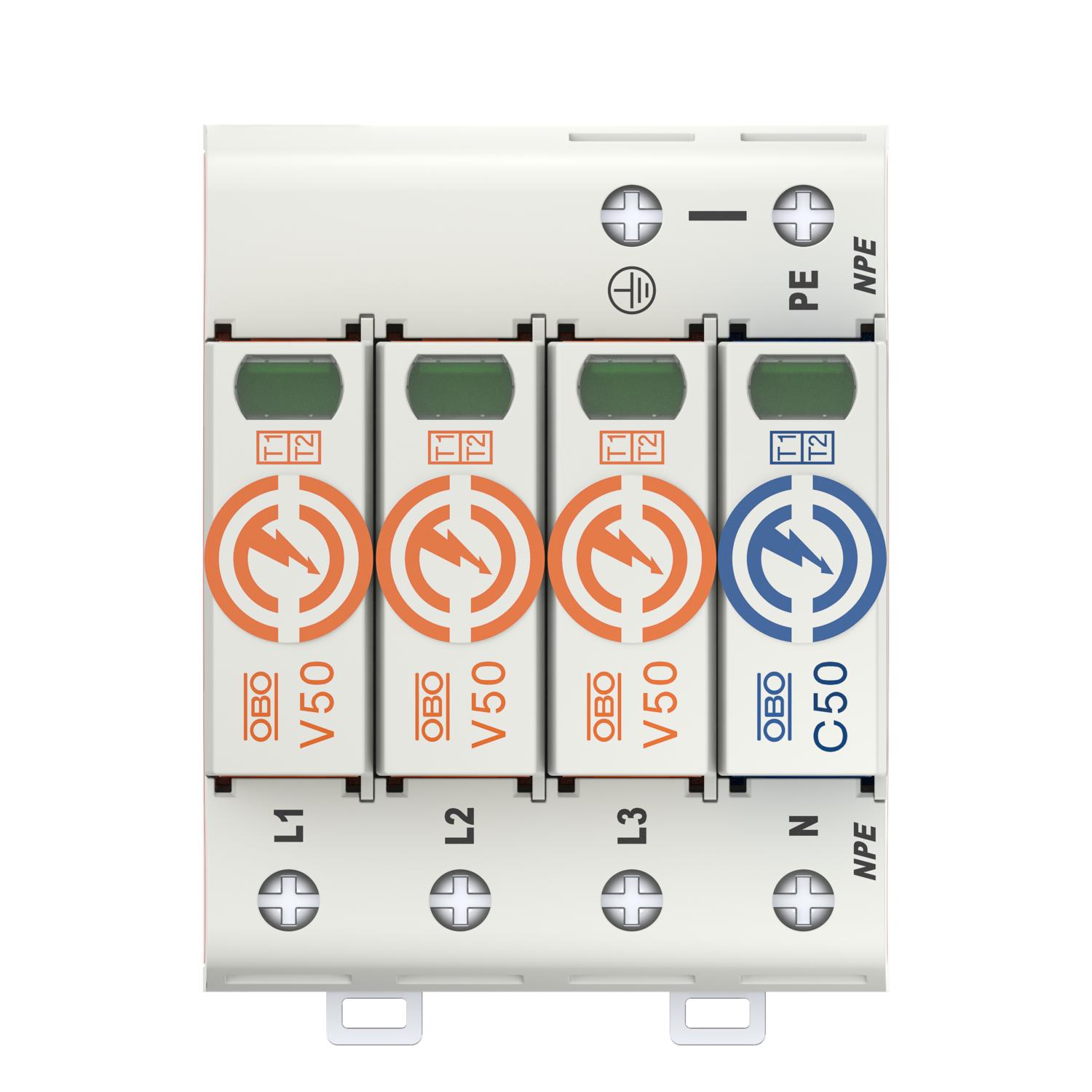

Ogranicznik przepięć V50, 3-polowy + NPE 280 V, do sieci TN-S i TT 3+N/PE | 280 | IP 20

Ogranicznik przepięć V50, 3-polowy + NPE 280 V, do sieci TN-S i TT

Nr kat. 5093526 | EAN 4012196159697

Nr kat. / Typ

Liczba biegunów

najwyższe napięcie ciągłe AC	280

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typ 1+2

• Do wyrównywania potencjałów w ochronie odgromowej zgodnie z VDE 0185-305 (IEC 62305)

• Zdolność odprowadzania prądów udarowych: 12,5 kA (10/350) na biegun i do 50kA (10/350) łącznie

• Wymienne wkładki z dynamicznym urządzeniem odłączającym oraz optyczną sygnalizacją uszkodzenia

• Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna, kodowanie napięciowe

• Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0)

• Dostępne wersje ograniczników ze zdalną sygnalizacją uszkodzenia (FS) posiadające bezpotencjałowy zestyk (NC/NO)

Zastosowanie: Wyrównanie potencjałów w ochronie odgromowej w budynkach zewnętrzną instalacją odgromową poziomu (LPL) III i IV.
* Kompletny = wkładka + podstawa

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Kształt sieci	TN-S, TT
Kształt sieci TN	tak
Kształt sieci TN-C	brak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	3+N/PE
Liczba biegunów	4
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	50 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	50 kA
Materiał obudowy	PA UL 94 V-0
Moment obrotowy:	4 Nm
najwyższe napięcie ciągłe AC	280
Najwyższe napięcie trwałej pracy (L-N)	280 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie resztkowe [L-N] @ 12,5 kA	1 kV
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Prąd impulsowy (10/350 μs)	12,5 kA
Prąd impulsowy (10/350) [łącznie]	50 kA
Przekrój przewodu elastycznego (cienkożyłowy) maks.	2 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²

Przekrój przewodu elastycznego (cienkożyłowy) min.	16 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	1,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	16 AWG
Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms	1200 V
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	280V
Zatwierdzenia	VDE
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	30 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	30 kA

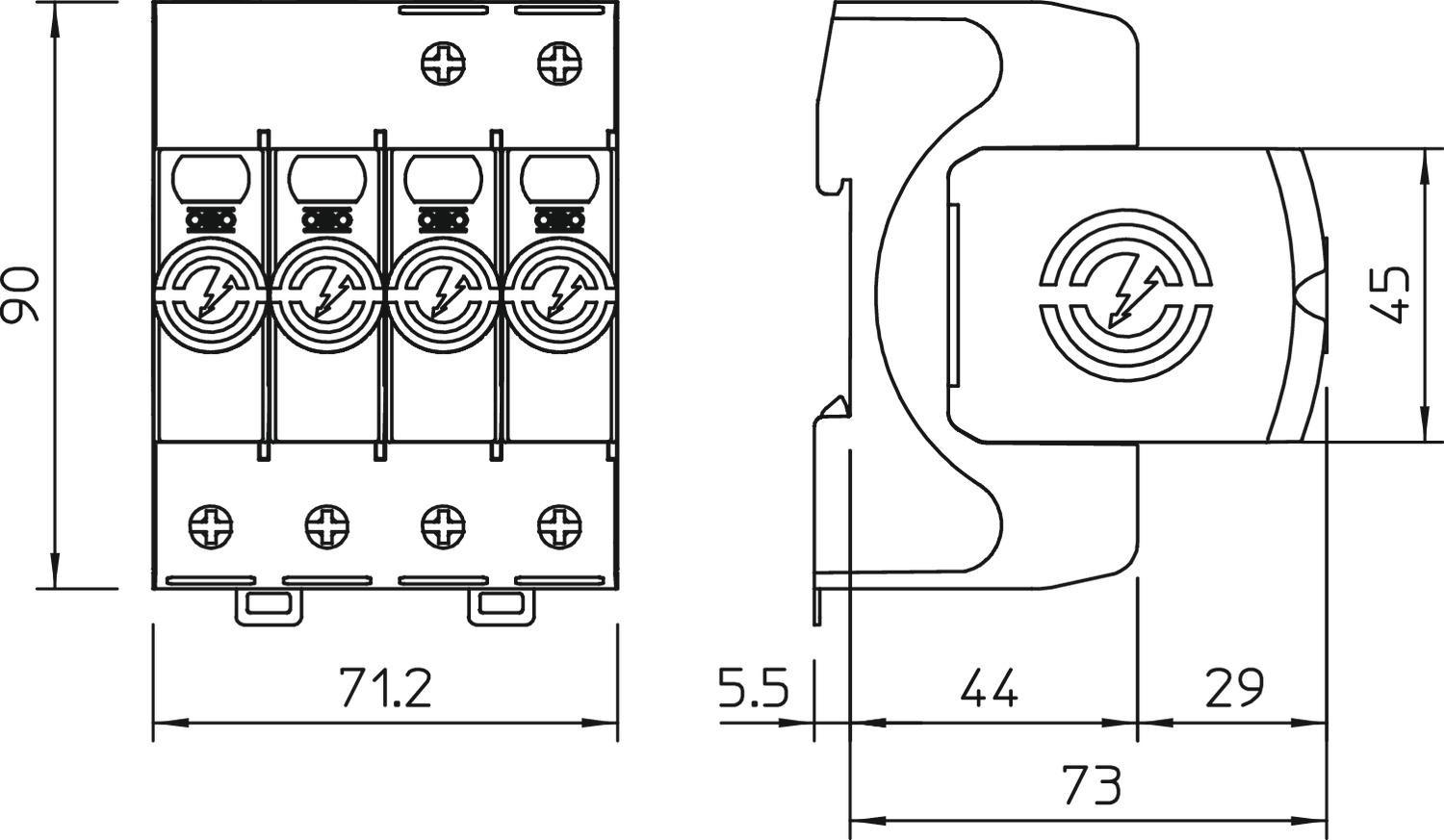

Wymiary

Minimalna odległość	1,5 mm

Możliwości podłączenia

Maks. zabezpieczenie nadprądowe po stronie sieci	160 A gL/gG
Napięcie resztkowe [L-N] @ 1 kA	0,7 kV
Napięcie resztkowe [L-N] @ 5 kA	0,8 kV
Napięciowy poziom ochrony [L-N]	≤1,3
Prąd wyładowczy (8/20 µs) [łącznie]	80 kA
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM min.	21 AWG

Przekrój połączenia zacisków FM min.	0,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	1,5 mm²
Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min	440 V
Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s	335 V
SPD zgodnie z UL 1449	Typ 4
Wspólny poziom ochrony [L-PE]	2,5 kV
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	50 kA eff
