Ogranicznik przepięć V50, 3-polowy, 150 V 3 | 150 | IP 20

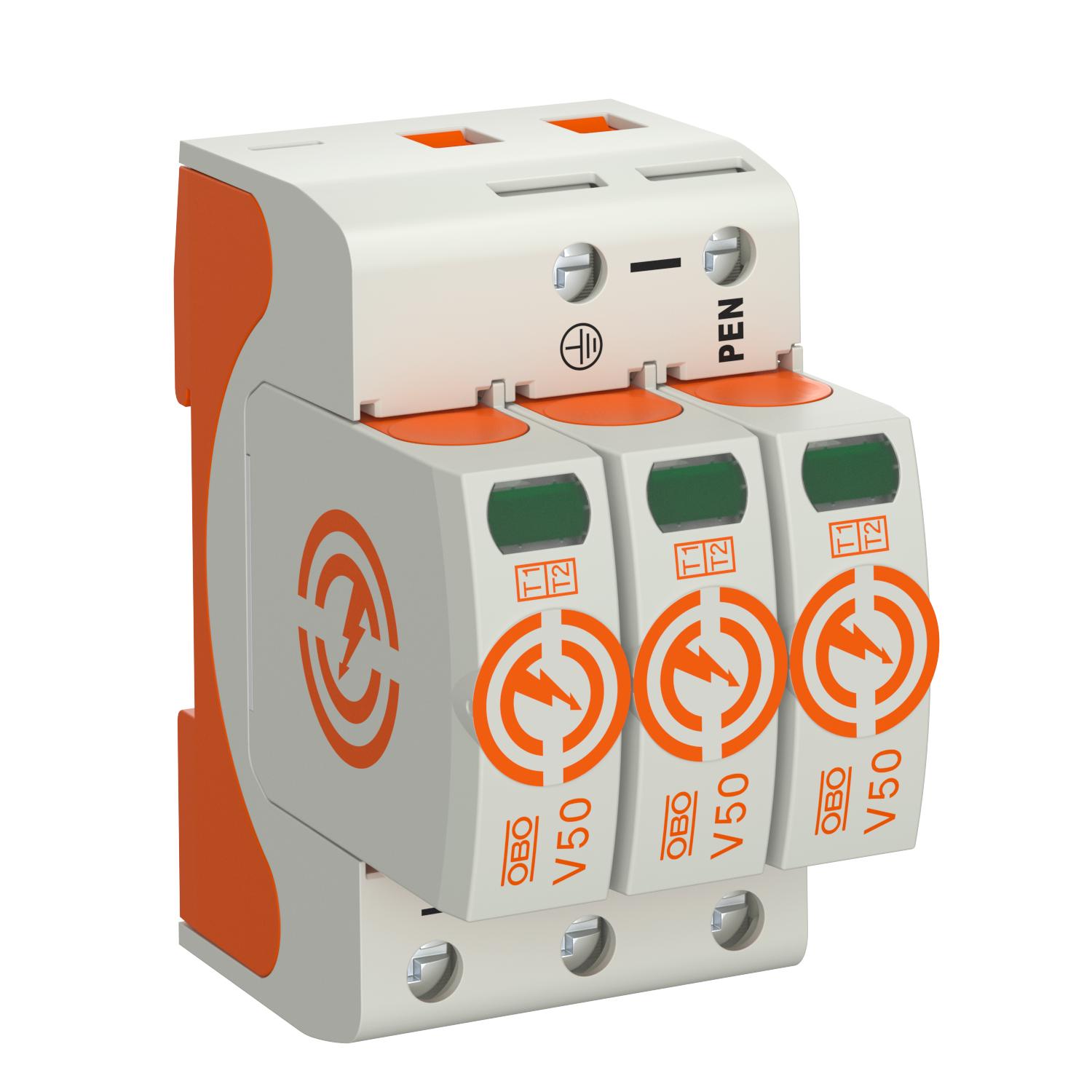

Ogranicznik przepięć V50, 3-polowy, 150 V

Nr kat. 5093442 | EAN 4012196398652

Nr kat. / Typ

Liczba biegunów

najwyższe napięcie ciągłe AC	150

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typ 1+2

• Do wyrównywania potencjałów w ochronie odgromowej zgodnie z VDE 0185-305 (IEC 62305)

• Zdolność odprowadzania prądów udarowych: 12,5 kA (10/350) na biegun i do 50kA (10/350) łącznie

• Wymienne wkładki z dynamicznym urządzeniem odłączającym oraz optyczną sygnalizacją uszkodzenia

• Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna, kodowanie napięciowe

• Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0)

• Dostępne wersje ograniczników ze zdalną sygnalizacją uszkodzenia (FS) posiadające bezpotencjałowy zestyk (NC/NO)

Zastosowanie: Wyrównanie potencjałów w ochronie odgromowej w budynkach zewnętrzną instalacją odgromową poziomu (LPL) III i IV.
* Kompletny = wkładka + podstawa

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Kształt sieci	TN-C
Kształt sieci TN	tak
Kształt sieci TN-C	tak
Liczba biegunów	3
Liczba biegunów	3
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	50 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	50 kA
Materiał	Poliamid
Materiał obudowy	PA UL 94 V-0
Moment obrotowy:	4 Nm
najwyższe napięcie ciągłe AC	150
Najwyższe napięcie trwałej pracy (L-N)	150 V
Napięcie resztkowe [L-N] @ 12,5 kA	0,6 kV
Napięcie znamionowe AC (50 / 60 Hz)	120 V
Prąd impulsowy (10/350 μs)	12,5 kA
Prąd impulsowy (10/350) [łącznie]	37,5 kA
Przekrój przewodu elastycznego (cienkożyłowy) maks.	2 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²

Przekrój przewodu elastycznego (cienkożyłowy) min.	1,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	16 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	16 AWG
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	150V
Zatwierdzenia	VDE
zdalna sygnalizacja	brak
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	30 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	30 kA

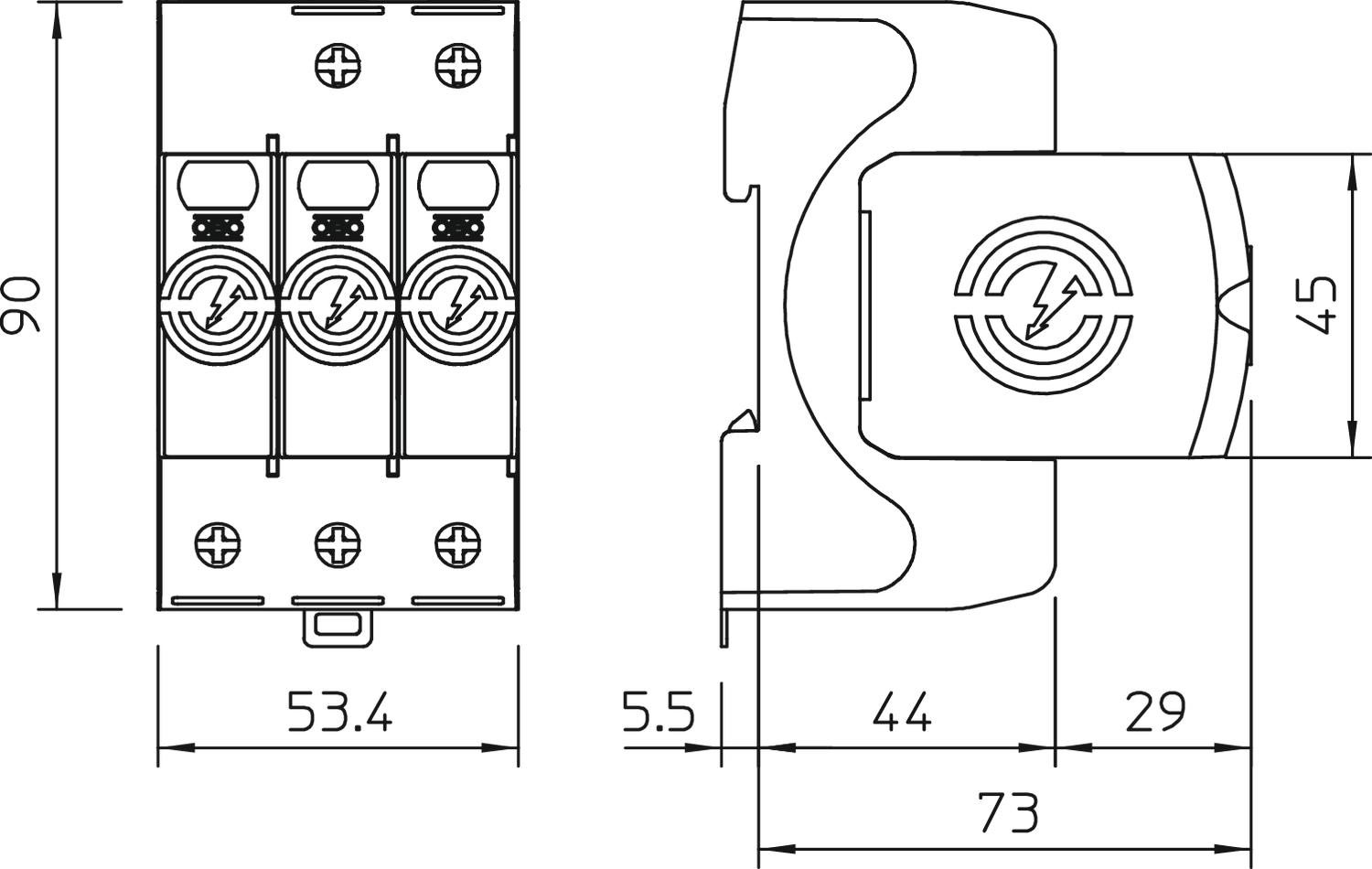

Wymiary

Minimalna odległość	1,5 mm

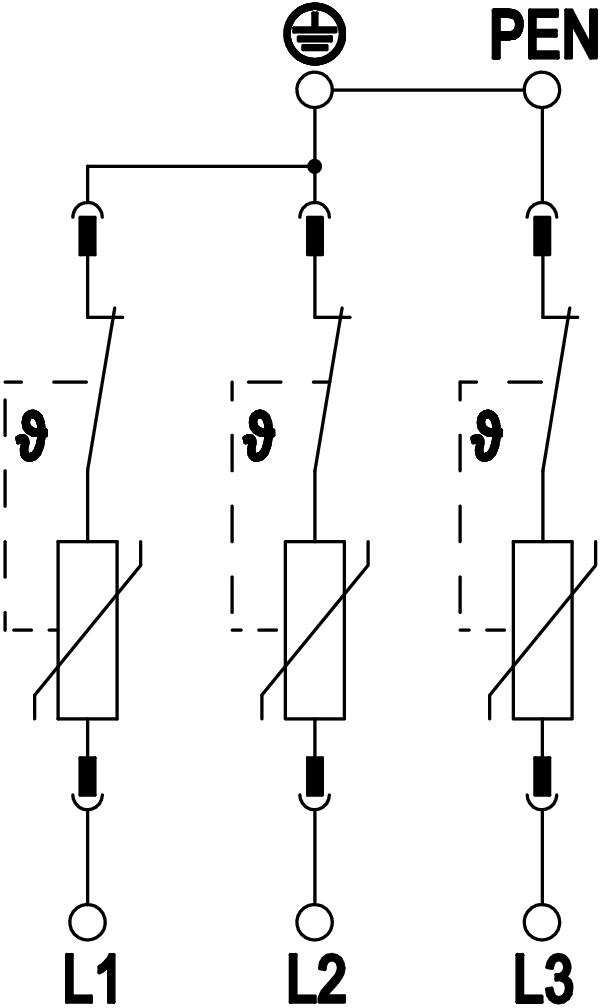

Możliwości podłączenia

Maks. zabezpieczenie nadprądowe po stronie sieci	160 A gL/gG
Napięcie resztkowe [L-N] @ 1 kA	0,4 kV
Napięcie resztkowe [L-N] @ 5 kA	0,5 kV
Napięciowy poziom ochrony [L-N]	≤0,8
Prąd wyładowczy (8/20 µs) [łącznie]	120 kA
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM min.	0,5 mm²

Przekrój połączenia zacisków FM min.	21 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	1,5 mm²
Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min	230 V
Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s	175 V
SPD zgodnie z UL 1449	Typ 4
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	50 kA eff
Zdolność przełączania AC	230 V; 0,5 A
Zdolność przełączania DC	230 V; 0,1 A / 75 V; 0,5 A
