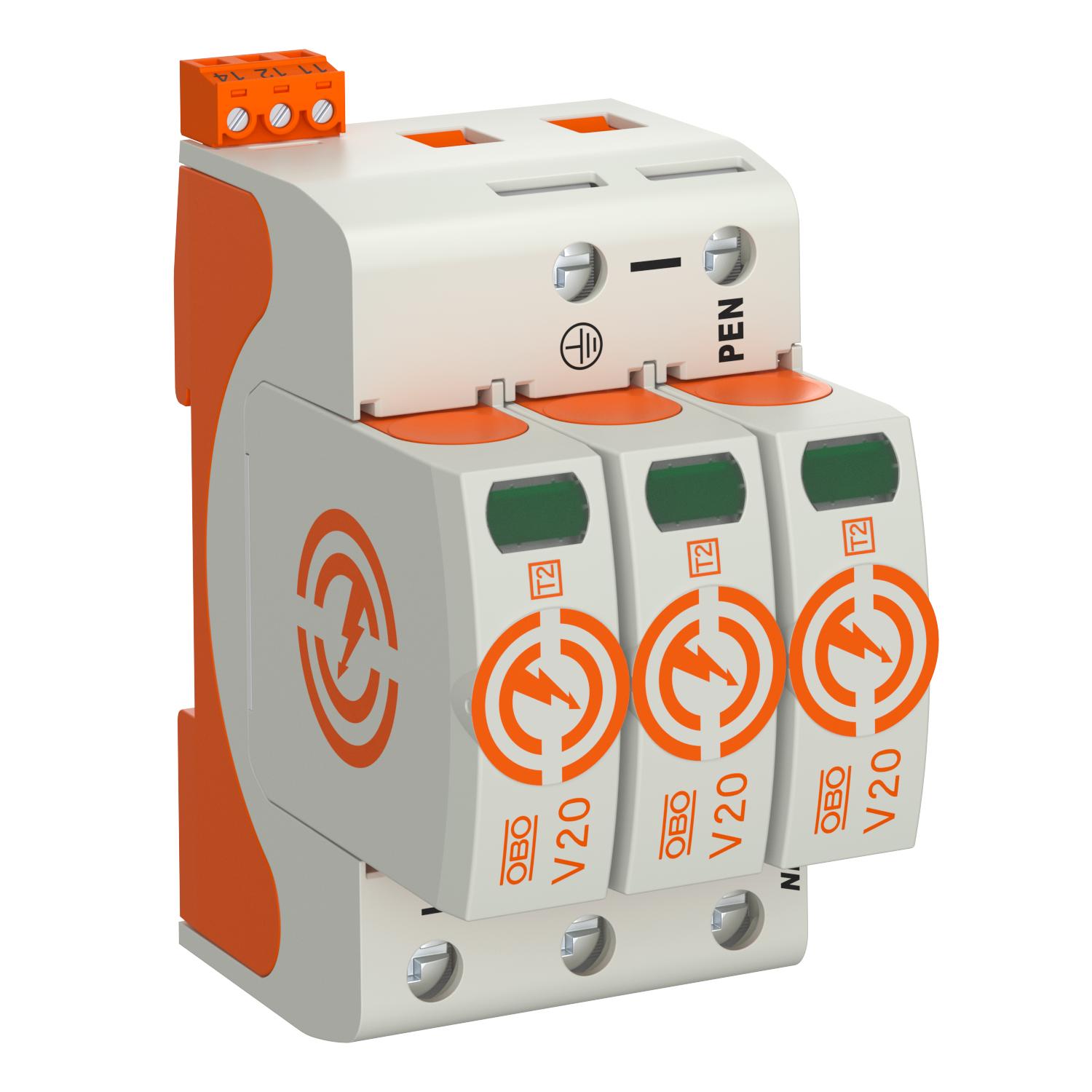

Ogranicznik przepięć V20, 3-polowy, 550V ze zdalną sygnalizacją uszkodzenia 3 | 550 | IP 20

Ogranicznik przepięć V20, 3-polowy, 550V ze zdalną sygnalizacją uszkodzenia

Nr kat. 5095313 | EAN 4012196162949

Nr kat. / Typ	5095313 / V20-3+FS-550

Liczba biegunów	3

najwyższe napięcie ciągłe AC	550 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typ 2

• Wyrównanie potencjałów w ochronie przeciwprzepięciowej zgodnie z VDE 0100-443 (IEC 60364-4-44)

• Zdolność odprowadzania prądu wyładowczego do 40 kA (8/20) na biegun dzięki warystorom o wysokiej wydajności

• Wymienne wkładki z dynamicznym urządzeniem odłączającym oraz optyczną sygnalizacją uszkodzenia

• Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna, kodowanie napięciowe

• Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0)

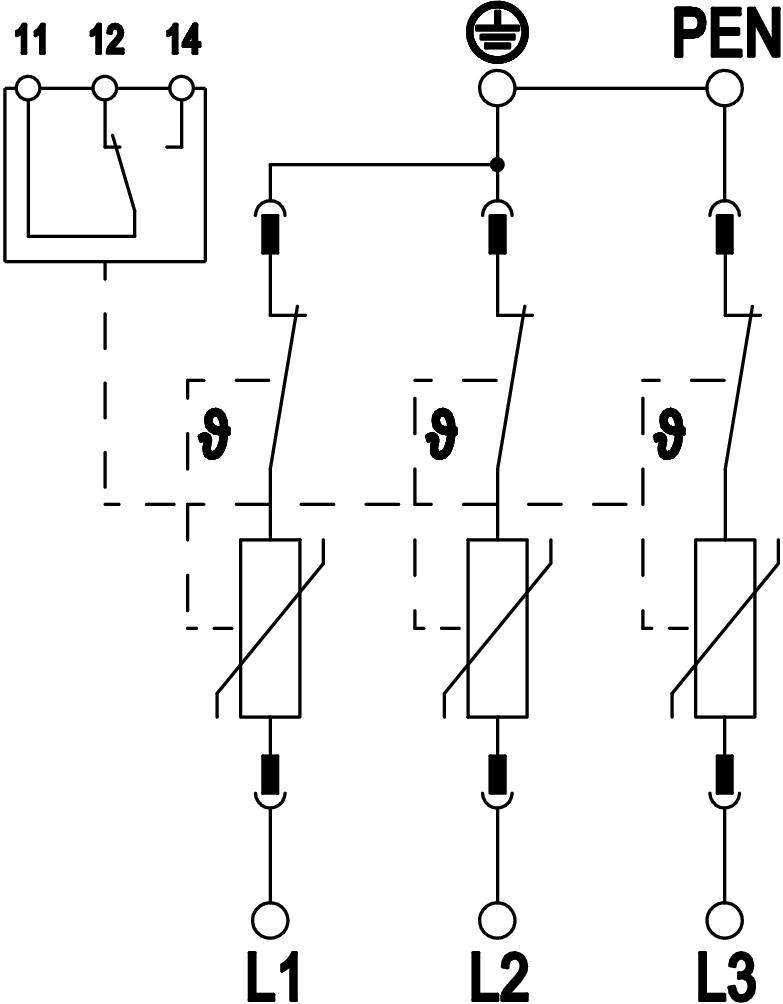

• Dostępne wersje ograniczników ze zdalną sygnalizacją uszkodzenia (FS) posiadające bezpotencjałowy zestyk (NC/NO)

Zastosowanie: Wyrównanie potencjałów w rozdzielnicach głównych i podrozdzielnicach.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 2	tak
Kształt sieci	inne
Kształt sieci TN	tak
Kształt sieci TN-C	tak
Liczba biegunów	3
Liczba biegunów	3
Maks. zabezpieczenie nadprądowe po stronie sieci	160 A gL/gG
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	40 kA
Materiał obudowy	PA UL 94 V-0
Minimalna odległość	1,5 mm
Moment obrotowy:	4 Nm
najwyższe napięcie ciągłe AC	550 V
Najwyższe napięcie trwałej pracy (L-N)	550 V
Napięcie resztkowe [L-N] @ 1 kA	1,7 kV
Napięcie resztkowe [L-N] @ 5 kA	2,1 kV
Napięcie znamionowe AC (50 / 60 Hz)	480 V
Napięciowy poziom ochrony [L-N]	≤2,4
Odporność na zwarcie	tak
Prąd wyładowczy (8/20 µs) [łącznie]	120 kA
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM min.	21 AWG
Przekrój połączenia zacisków FM min.	0,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	2 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	1,5 mm²

Przekrój przewodu elastycznego (cienkożyłowy) min.	16 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	1,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	16 AWG
Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min	915 V
Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s	700 V
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,9 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II
SPD zgodnie z UL 1449	Typ 4

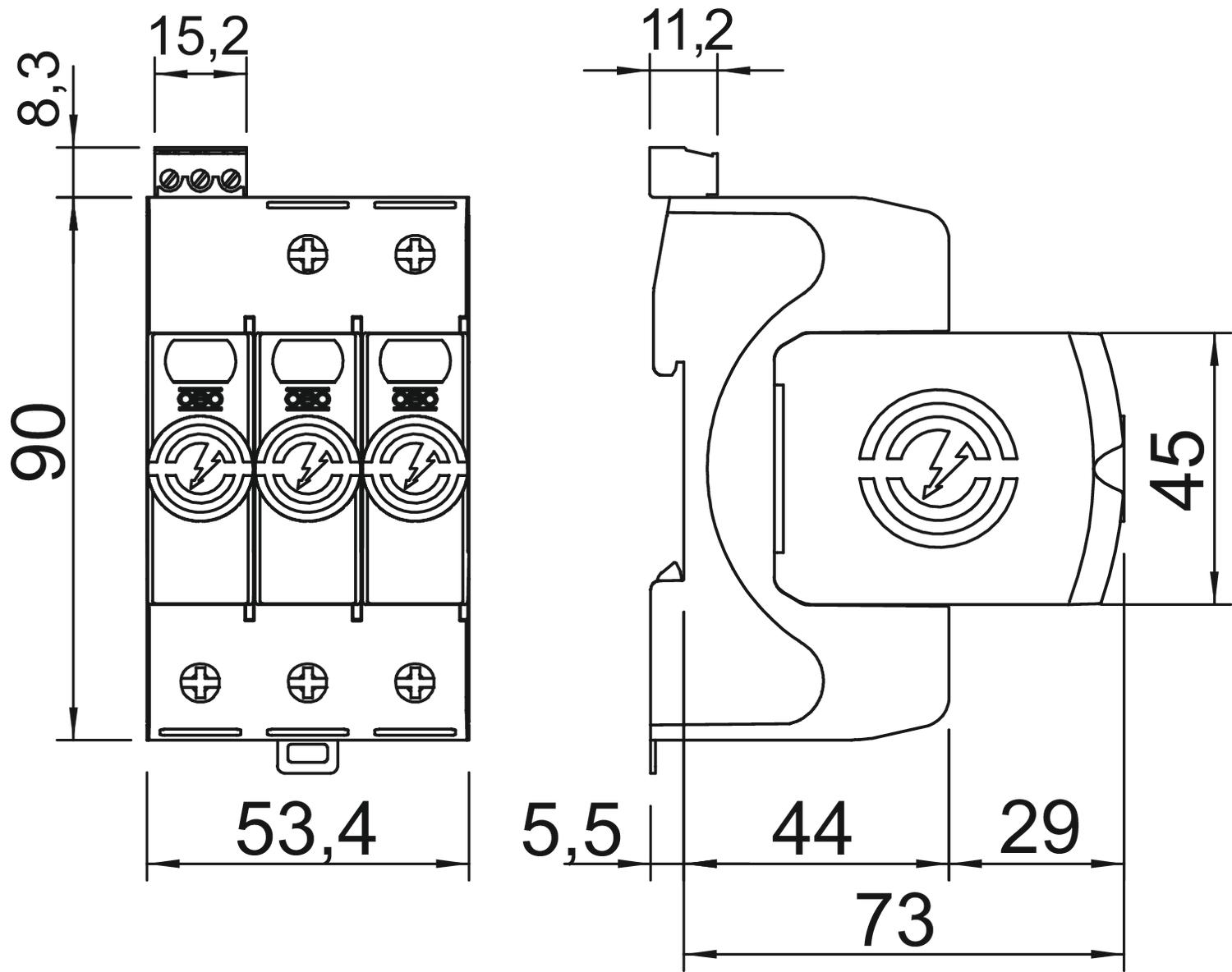

Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	550V
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	50 kA eff
Zatwierdzenia	UL
zdalna sygnalizacja	tak
Zdolność przełączania AC	230 V; 0,5 A
Zdolność przełączania DC	230 V; 0,1 A / 75 V; 0,5 A
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	15 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	20 kA
