Ogranicznik przepięć V20, 2-biegunowy 75V 2 | 75 | IP 20

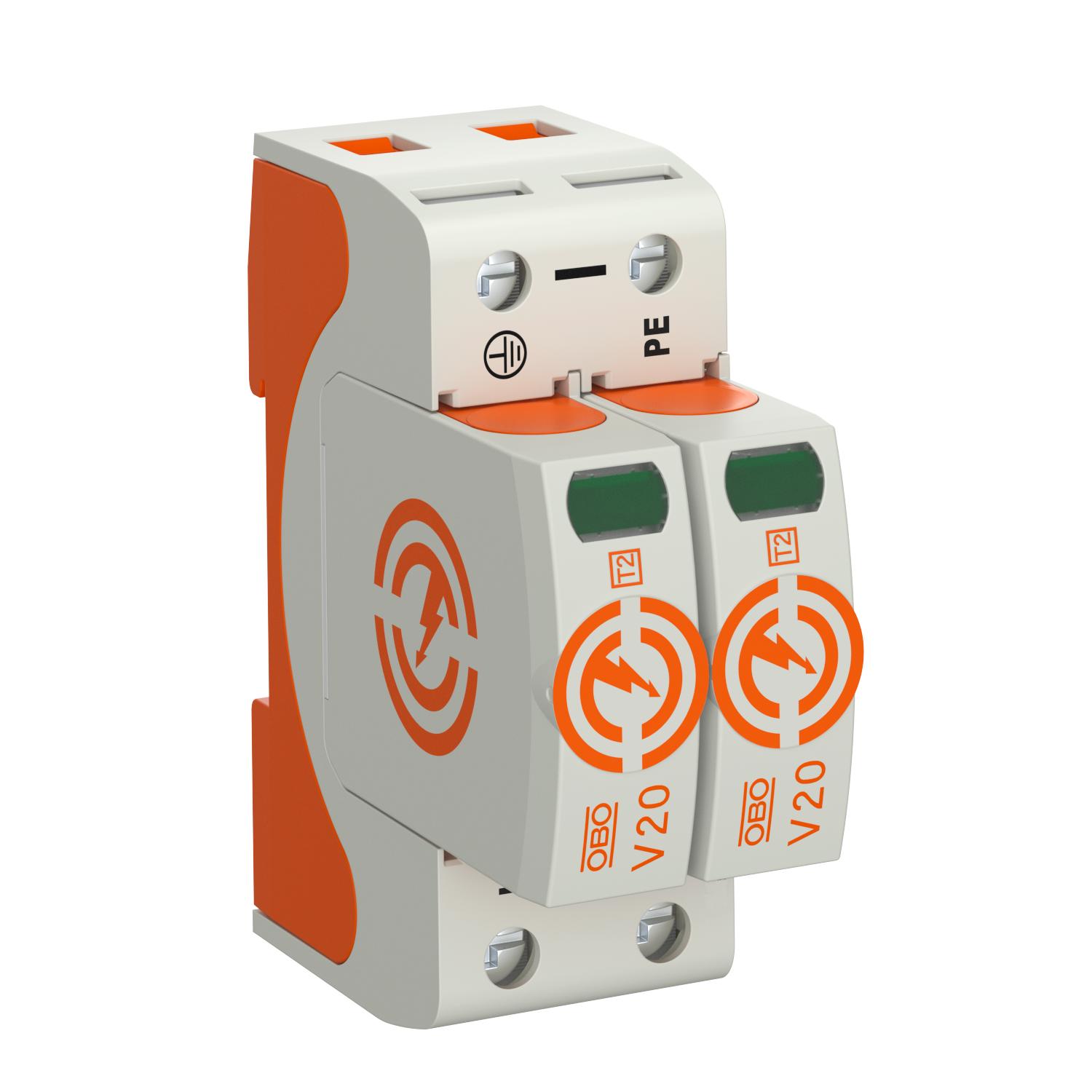

Ogranicznik przepięć V20, 2-biegunowy 75V

Nr kat. 5095142 | EAN 4012196159741

Nr kat. / Typ

Liczba biegunów

najwyższe napięcie ciągłe AC	75

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typ 2

• Wyrównanie potencjałów w ochronie przeciwprzepięciowej zgodnie z VDE 0100-443 (IEC 60364-4-44)

• Zdolność odprowadzania prądu wyładowczego do 40 kA (8/20) na biegun dzięki warystorom o wysokiej wydajności

• Wymienne wkładki z dynamicznym urządzeniem odłączającym oraz optyczną sygnalizacją uszkodzenia

• Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna, kodowanie napięciowe

• Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0)

• Dostępne wersje ograniczników ze zdalną sygnalizacją uszkodzenia (FS) posiadające bezpotencjałowy zestyk (NC/NO)

Zastosowanie: Wyrównanie potencjałów w rozdzielnicach głównych i podrozdzielnicach.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 2	tak
Kształt sieci	inne
Kształt sieci TN	tak
Kształt sieci TN-C	tak
Liczba biegunów	2
Liczba biegunów	2
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	40 kA
Materiał obudowy	PA UL 94 V-0
Moment obrotowy:	4 Nm
najwyższe napięcie ciągłe AC	75
Najwyższe napięcie trwałej pracy (L-N)	75 V
Napięcie znamionowe AC (50 / 60 Hz)	60 V
Odporność na zwarcie	tak
Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	2 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	1,5 mm²

Przekrój przewodu elastycznego (cienkożyłowy) min.	16 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	16 AWG
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	75V
Zatwierdzenia	VDE
zdalna sygnalizacja	brak
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	20 kA

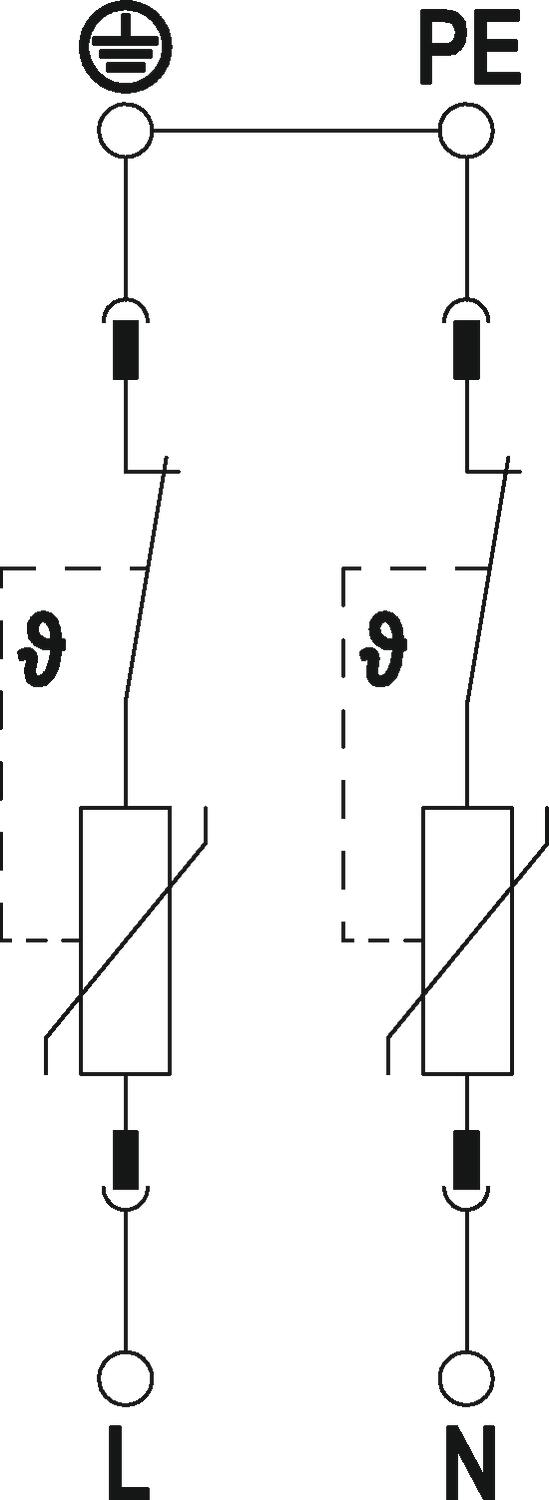

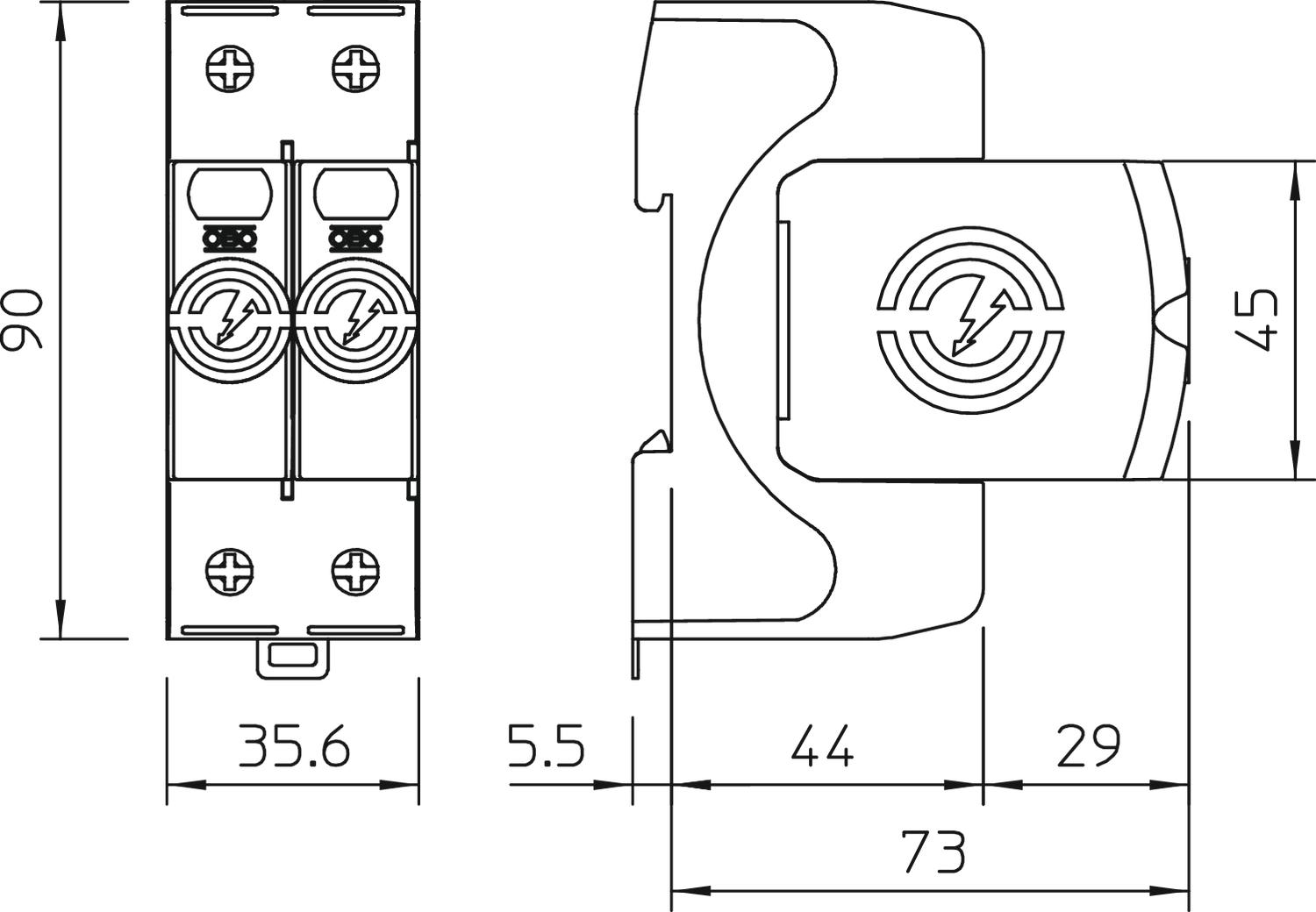

Wymiary

Minimalna odległość	1,5 mm

Możliwości podłączenia

Maks. zabezpieczenie nadprądowe po stronie sieci	160 A gL/gG
Napięcie resztkowe [L-N] @ 1 kA	0,3 kV
Napięcie resztkowe [L-N] @ 5 kA	0,4 kV
Napięciowy poziom ochrony [L-N]	≤0,5
Prąd wyładowczy (8/20 µs) [łącznie]	80 kA

Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	1,5 mm²
Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min	115 V
Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s	90 V
SPD zgodnie z UL 1449	Typ 4
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	50 kA eff
