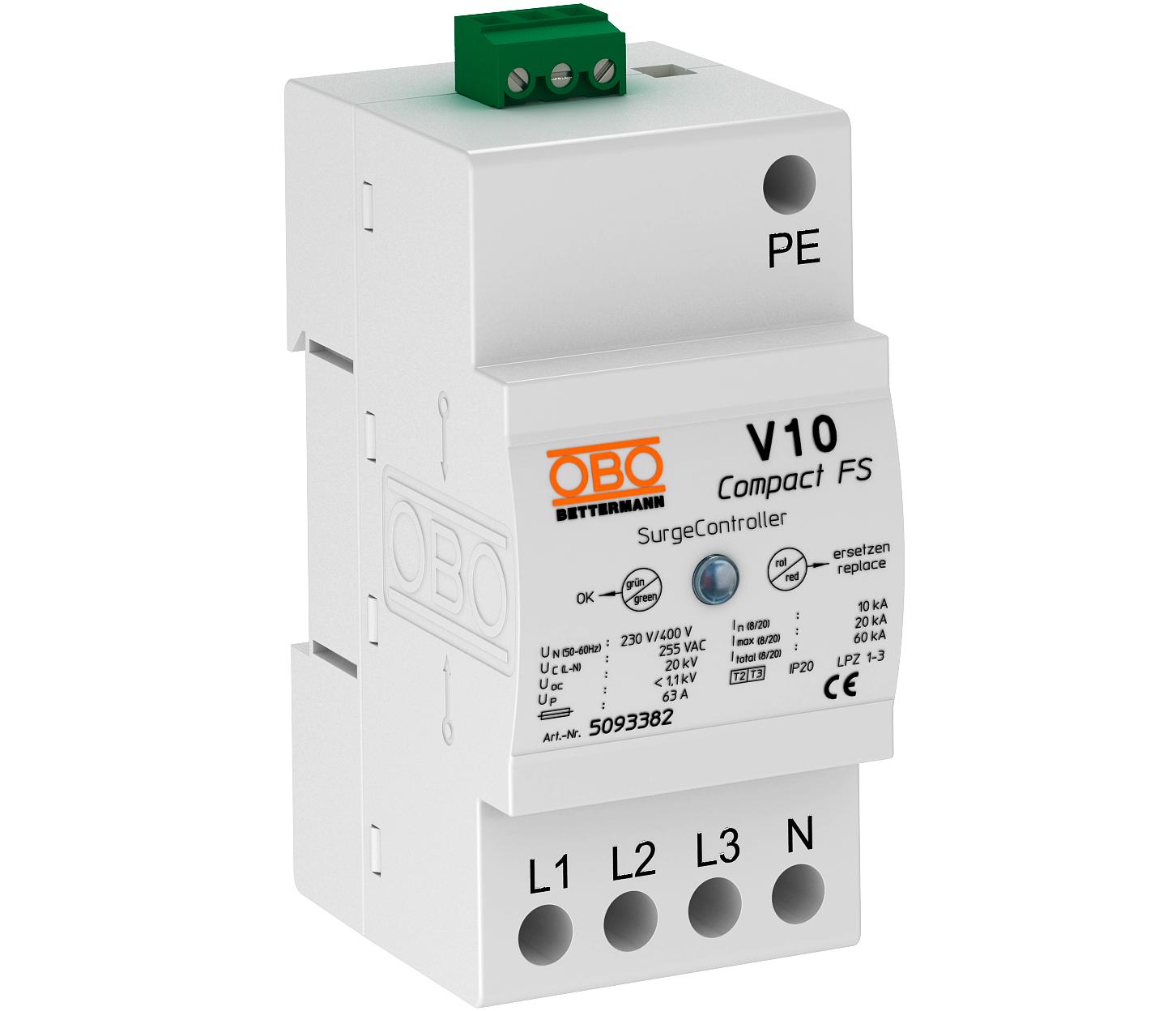

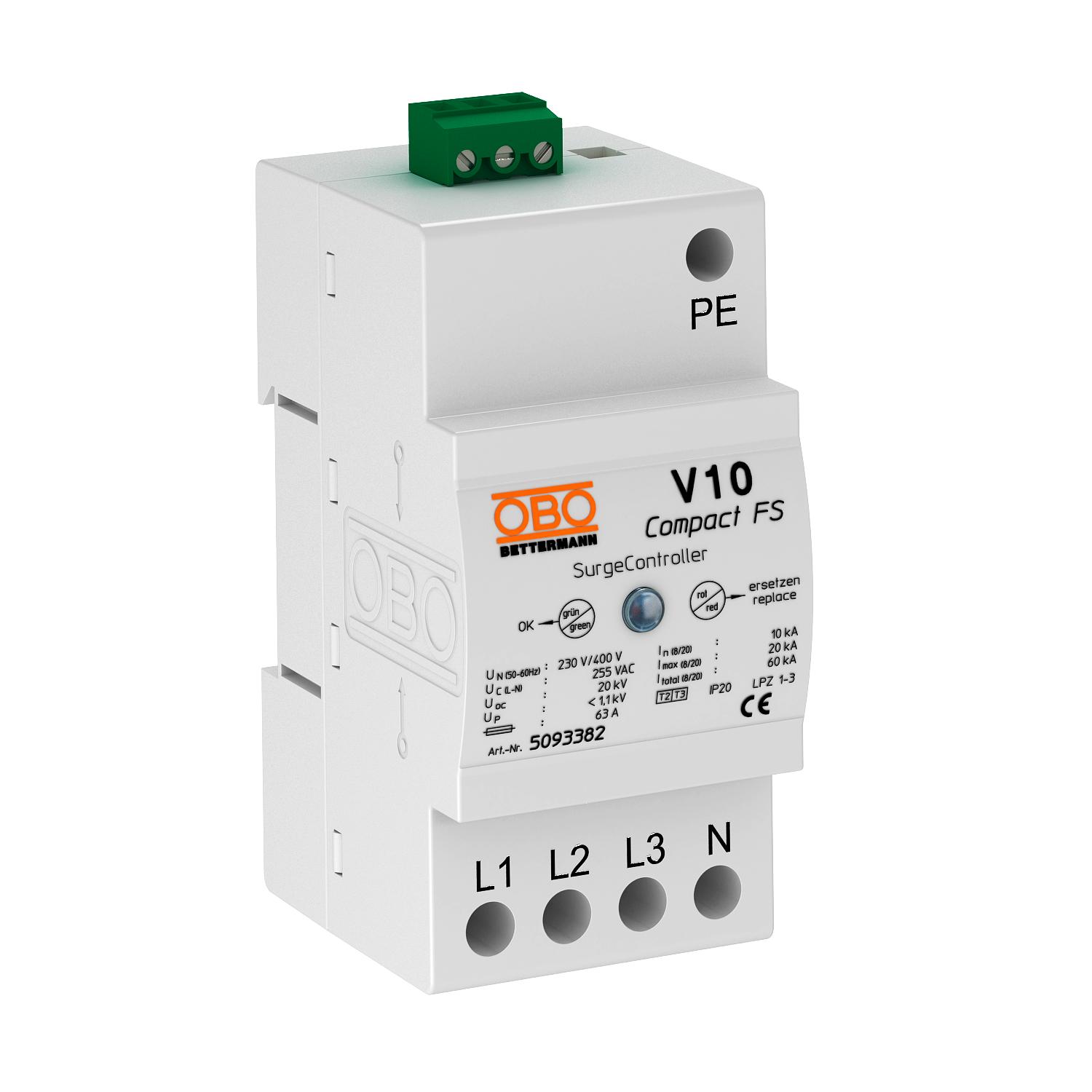

Ogranicznik przepięć V10 Compact ze zdalną sygnalizacją 255 V
Nr kat. 5093382 | EAN 4012196098583
- Opis produktu
-
Opis produktuKompaktowy ogranicznik przepięć Typu 2+3
• Ochrona przeciwprzepięciowa w podrozdzielnicach zgodnie z VDE 0100-443 (IEC 60364-4-44)
• Wydajność rozładowania do 60 kA (8/20) łącznie

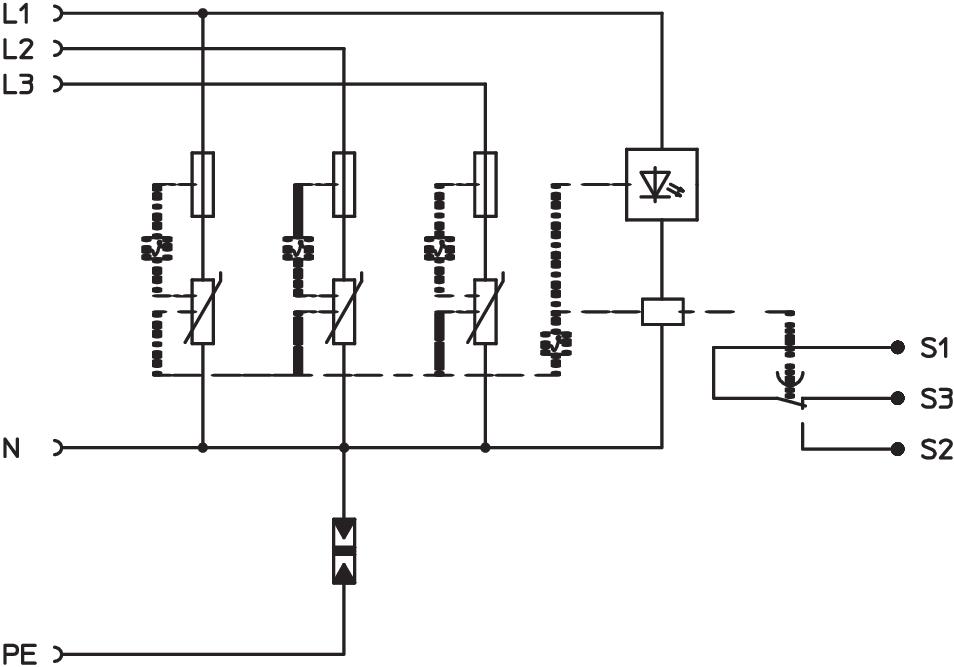

• Zintegrowane rozwiązanie 3+1 do systemów sieciowych TN i TT o szerokości modułu 45 mm
• wysokowydajna technologia warystorowa
• W tym termiczne i dynamiczne urządzenie odłączające oraz optyczna sygnalizacja uszkodzenia
• Wersja ...- FS z bezpotencjałowym stykiem przełącznym do zdalnej sygnalizacji
Zastosowanie: ochrona urządzeń systemów trójfazowych.
-
- Dane techniczne
-
Dane techniczne
Czas zadziałania <25 ns Klasa testu Typ 2 tak Klasa testu Typ 3 tak Kształt sieci inne Kształt sieci TN tak Kształt sieci TN-C-S tak Kształt sieci TN-S tak Kształt sieci TT tak Liczba biegunów 3+N/PE LPZ 1→3 Maks. zabezpieczenie nadprądowe po stronie sieci 63 A gL/gG Maksymalne zabezpieczenie 63 A Maksymalny prąd wyładowczy (8/20 μs [N-PE] 60 kA Maksymalny prąd wyładowczy (8/20 μs) 20 kA najwyższe napięcie ciągłe AC 255 V Napięcie znamionowe AC (50 / 60 Hz) 230 V Napięciowy poziom ochrony [L-N] ≤1,1 Prąd wyładowczy (8/20 µs) [łącznie] 60 kA Przekrój przewodu elastycznego (cienkożyłowy) maks. 10 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 2,5 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 10 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 2,5 mm² Rodzaj przewodów do ograniczników przepięć Przewód zasilających AC SPD zgodnie z EN 61643-11 Typ 2+3 SPD zgodnie z IEC 61643-1 klasa II+III Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Styk FM zestyk przełączny Sygnalizacja optyczna Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wykonanie 3+NPE Wymiar 255V zdalna sygnalizacja tak Zdolność gaszenia prądu następczego (eff) [N-PE] 10 kA Zintegrowane zabezpieczenie wstępne brak Znamionowy prąd wyładowczy (8/20 µs) 10 kA - Wszystkie typy
