Ogranicznik przepięć V10 Compact z sygnalizacją akustyczną, 255 V 3+N/PE | 255 | IP 20
morepic-1 morepic-2 video-1

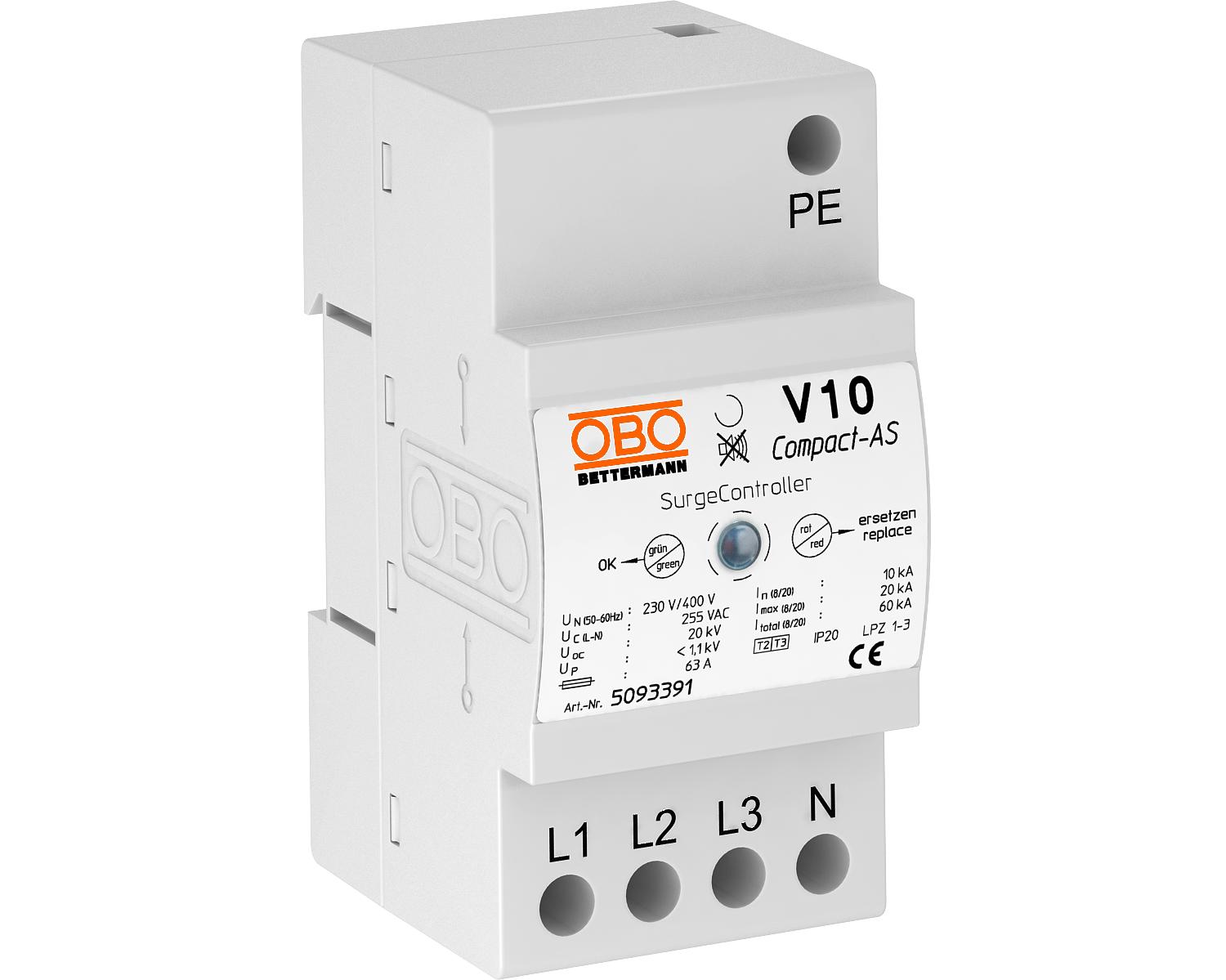

Ogranicznik przepięć V10 Compact z sygnalizacją akustyczną, 255 V

Nr kat. 5093391 | EAN 4012195299448

5093391 / V10 COMPACT-AS
3+N/PE
255 V
IP 20
Opis produktu
Opis produktu
Kompaktowy ogranicznik przepięć Typu 2+3

• Ochrona przeciwprzepięciowa w podrozdzielniach zgodnie z VDE 0100-443 (IEC 60364-4-44)
• Wydajność rozładowania do 60 kA (8/20) łącznie

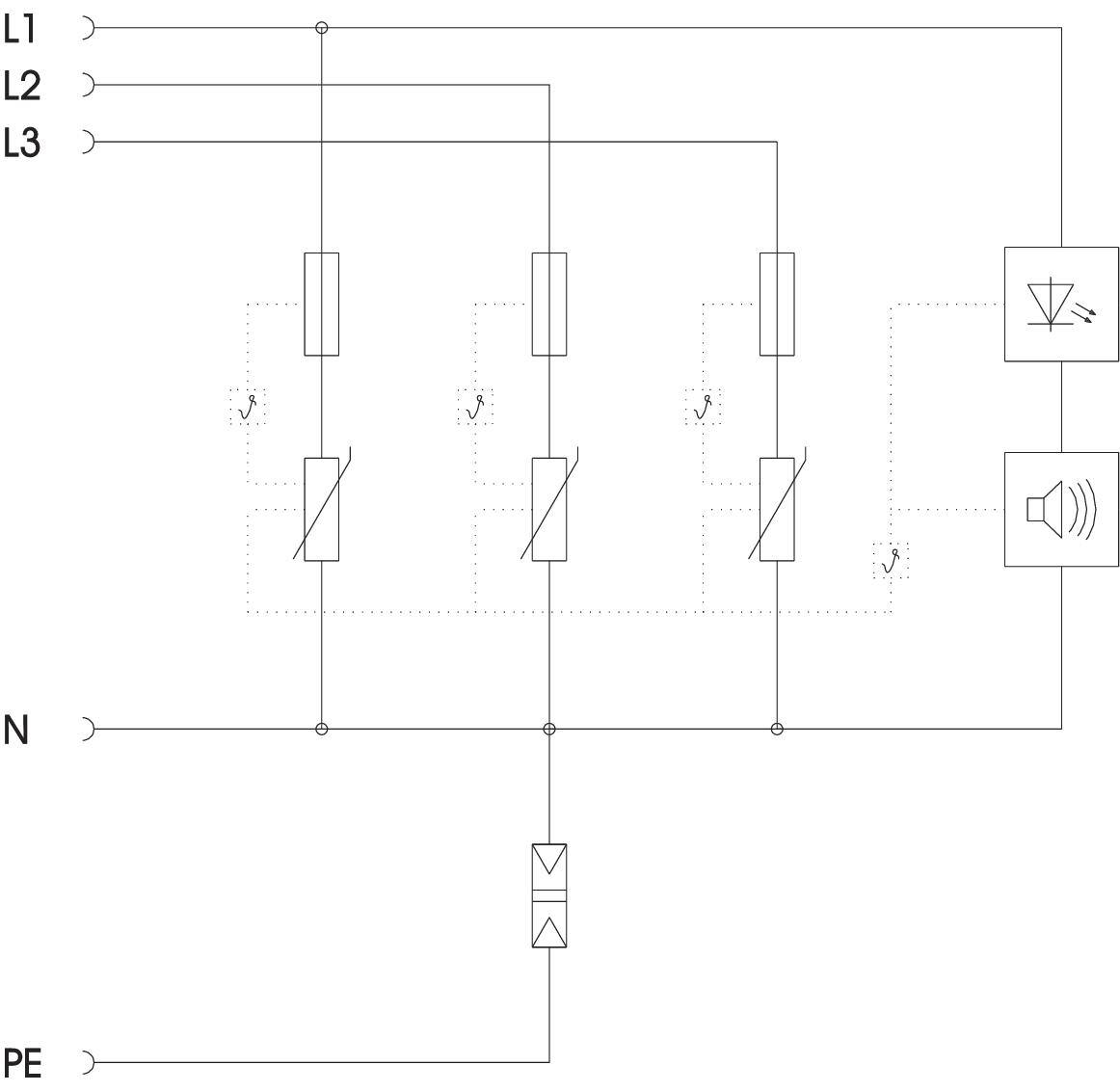

• Zintegrowane rozwiązanie 3+1 dla systemów sieciowych TN i TT o szerokości modułu 45 mm
• wysokowydajna technologia warystorowa
• Zawiera termiczne i dynamiczne urządzenie rozłączające oraz optyczną sygnalizację uszkodzenia
• Wersja ...- AS z dodatkową sygnalizacją akustyczną uszkodzenia (możliwość wyłączenia)

Zastosowanie: ochrona urządzeń systemów trójfazowych.
  • 5 lat gwarancji
  • Oświadczenie o zgodności z dyrektywami WE
  • EurAsian Conformity
  • Przejście pomiędzy strefami LPZ 1 a 3
  • Ogranicznik przepięć wg DIN EN 61643-11 lub IEC 61643-11
  • Sygnalizacja akustyczna
Dane techniczne

Dane techniczne

Czas zadziałania <25 ns
Klasa testu Typ 2 tak
Klasa testu Typ 3 tak
Kształt sieci inne
Kształt sieci TN tak
Kształt sieci TN-C-S tak
Kształt sieci TN-S tak
Kształt sieci TT tak
Liczba biegunów 3+N/PE
LPZ 1→3
Maks. zabezpieczenie nadprądowe po stronie sieci 63
Maksymalne zabezpieczenie 63 A
Maksymalny prąd wyładowczy (8/20 μs) 20 kA
najwyższe napięcie ciągłe AC 255 V
Napięcie znamionowe AC (50 / 60 Hz) 230 V
Prąd wyładowczy (8/20 µs) [łącznie] 60 kA
Przekrój przewodu elastycznego (cienkożyłowy) min. 10 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 10 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 2,5 mm²
Rodzaj przewodów do ograniczników przepięć Przewód zasilających AC
SPD zgodnie z EN 61643-11 Typ 2+3
SPD zgodnie z IEC 61643-1 klasa II+III
Sposób montażu Szyna kołpakowa 35 mm
Stopień ochrony IP 20
Sygnalizacja optyczne i akustyczne
Temperatura eksploatacji maks. 80 °C
Temperatura eksploatacji min. -40 °C
Wydmuchowy brak
Wymiar 255V
zdalna sygnalizacja brak
Zdolność gaszenia prądu następczego (eff) [N-PE] 0,1 kA
Zintegrowane zabezpieczenie wstępne brak
Znamionowy prąd wyładowczy (8/20 µs) 10 kA
Wszystkie typy

Wszystkie typy

Typ Liczba biegunów najwyższe napięcie ciągłe AC Stopień ochrony Nr kat. Ilość Najmniejsza sprzedawana ilość
V10 COMPACT-AS 3+N/PE 255 V IP 20 5093391
1 Sztuka
