Ogranicznik przepięć V10 Compact 3+N/PE | 255 | IP 20

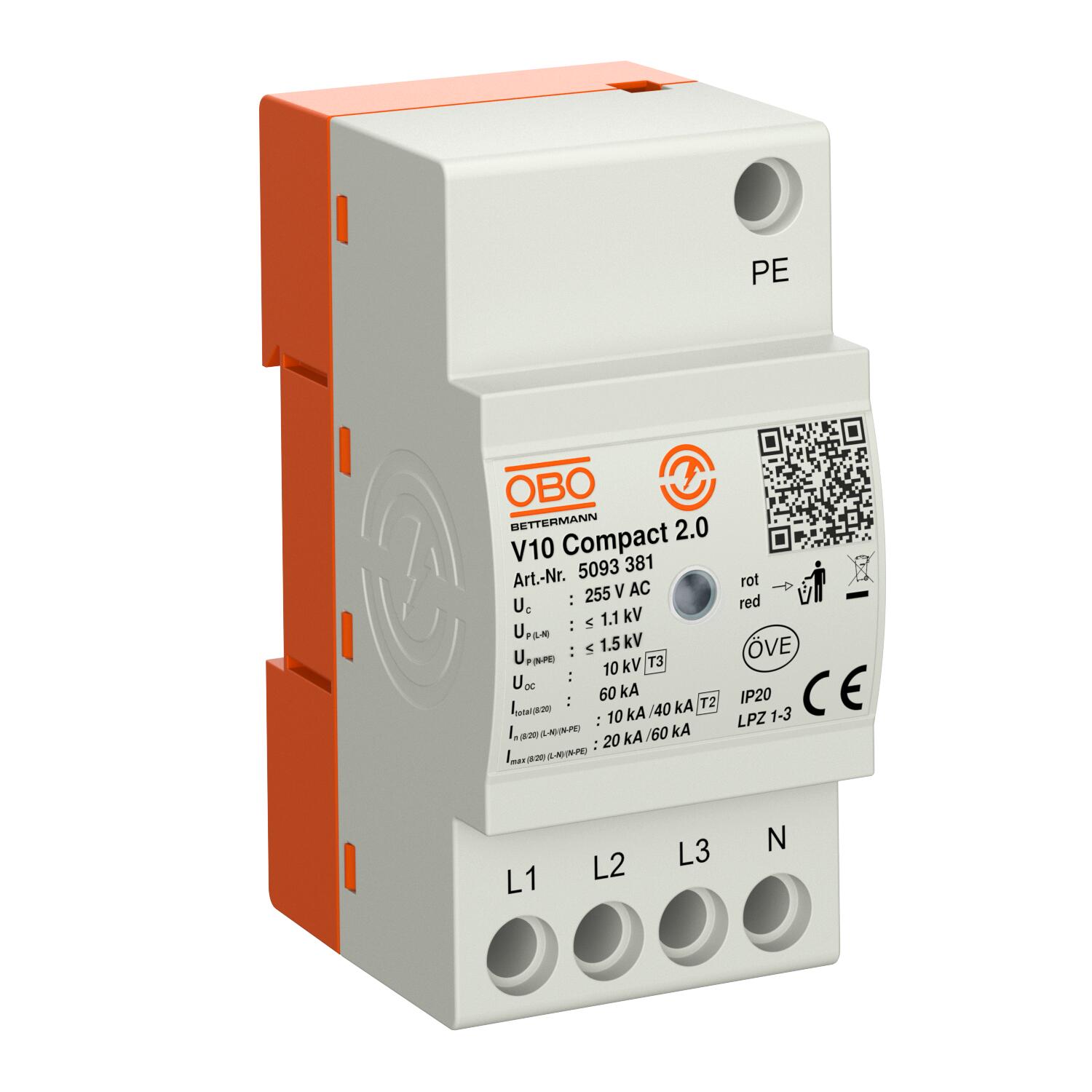

Ogranicznik przepięć V10 Compact

Nr kat. 5093381 | EAN 4012196862566

Nr kat. / Typ	5093381 / V10 Compact2.0

Liczba biegunów	3+N/PE

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Kompaktowy ogranicznik przepięć, typ 2+3

• Ochrona przed przepięciami w podrozdzielniach zgodnie z VDE 0100-443 (IEC 60364-4-44)

• Zdolność odprowadzenia prądu łącznie do 60 kA (8/20).

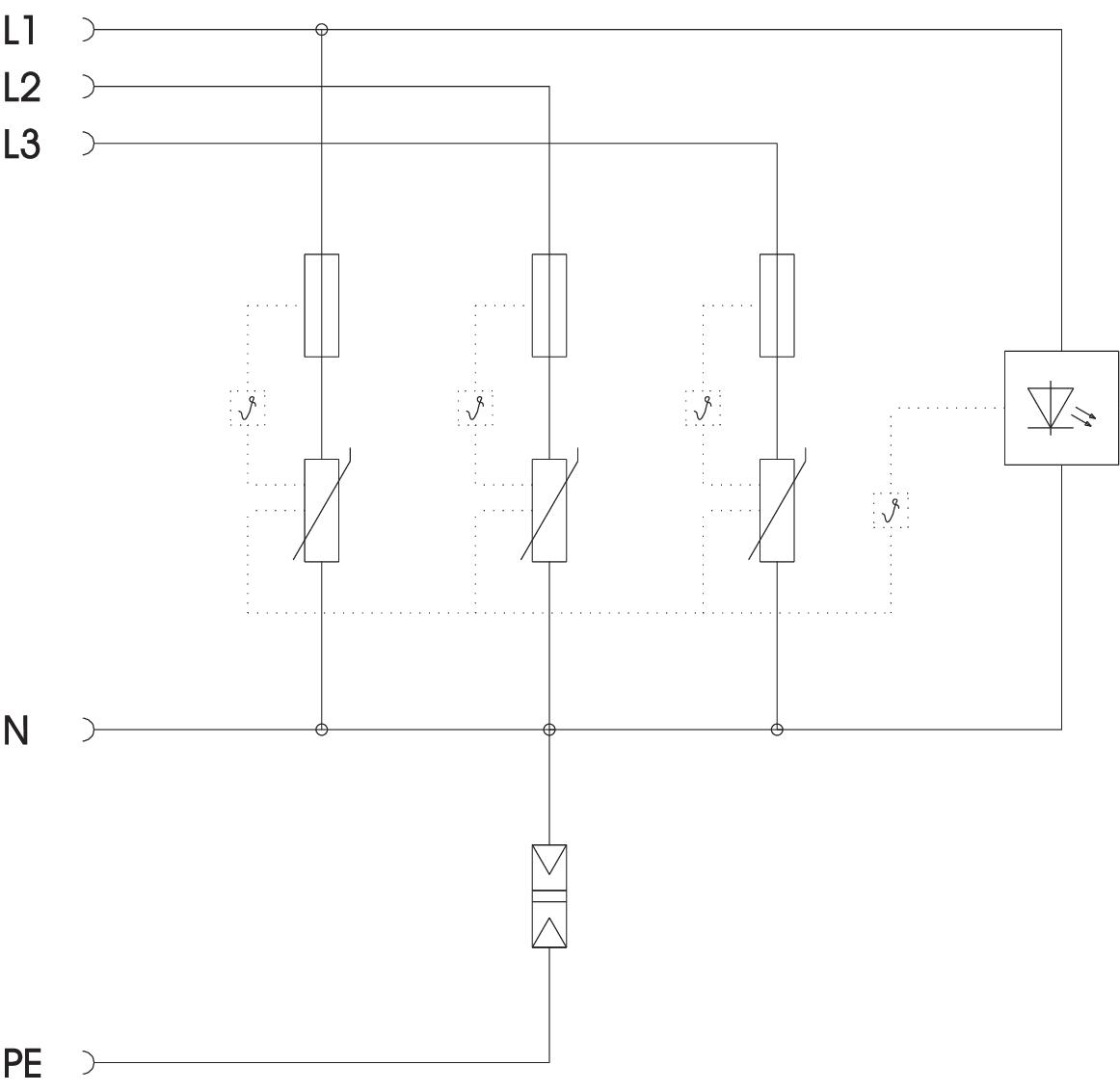

• Zintegrowane rozwiązanie 3+1 dla systemów sieci TN i TT o szerokości modułu 45 mm

• Wysokowydajna technologia warystorowa

• Zawiera funkcję termicznego i dynamicznego odłączenia oraz optyczny wskaźnik stanu

• Opcjonalnie z sygnalizacją akustyczną -AS lub sygnalizacją zdalną -FS

Zastosowanie: Rozdzielnie główne i podrozdzielnie - ochrona urządzeń w systemach trójfazowych

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Długość	60,5 mm
Klasa testu Typ 2	tak
Klasa testu Typ 3	tak
Kształt sieci	wszystkie
Kształt sieci TN	tak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	3+N/PE
Liczba biegunów	4
LPZ	1→3
Maks. zabezpieczenie nadprądowe po stronie sieci	63 A gG
Maksymalne zabezpieczenie	63 A
Maksymalny prąd wyładowczy (8/20 μs [N-PE]	60 kA
Maksymalny prąd wyładowczy (8/20 μs)	20 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	20 kA
Moment obrotowy:	2 Nm
najwyższe napięcie ciągłe AC	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,1
Prąd wyładowczy (8/20 µs) [łącznie]	60 kA
Przekrój przewodu elastycznego (cienkożyłowy) maks.	10 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	8 AWG

Przekrój przewodu elastycznego (cienkożyłowy) min.	2,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	13 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	8 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	10 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	2,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	13 AWG
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 2+3
SPD zgodnie z IEC 61643-1	klasa II+III
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna

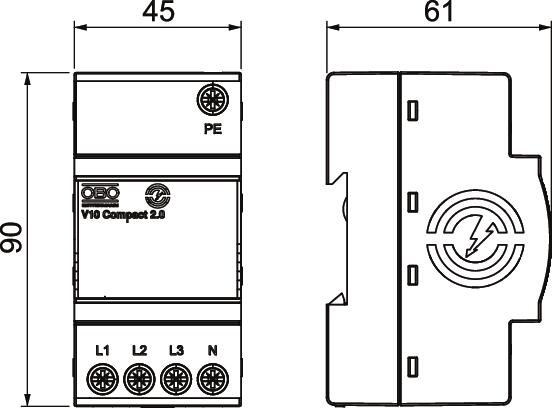

Szerokość	45 mm
Temperatura eksploatacji maks.	70 °C
Temperatura eksploatacji min.	-40 °C
Wykonanie	1+NPE
Wymiar	255V
Wysokość	90 mm
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	10 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	10 kA
Znamionowy prąd wyładowczy (8/20µs) [N-PE]	40 kA
