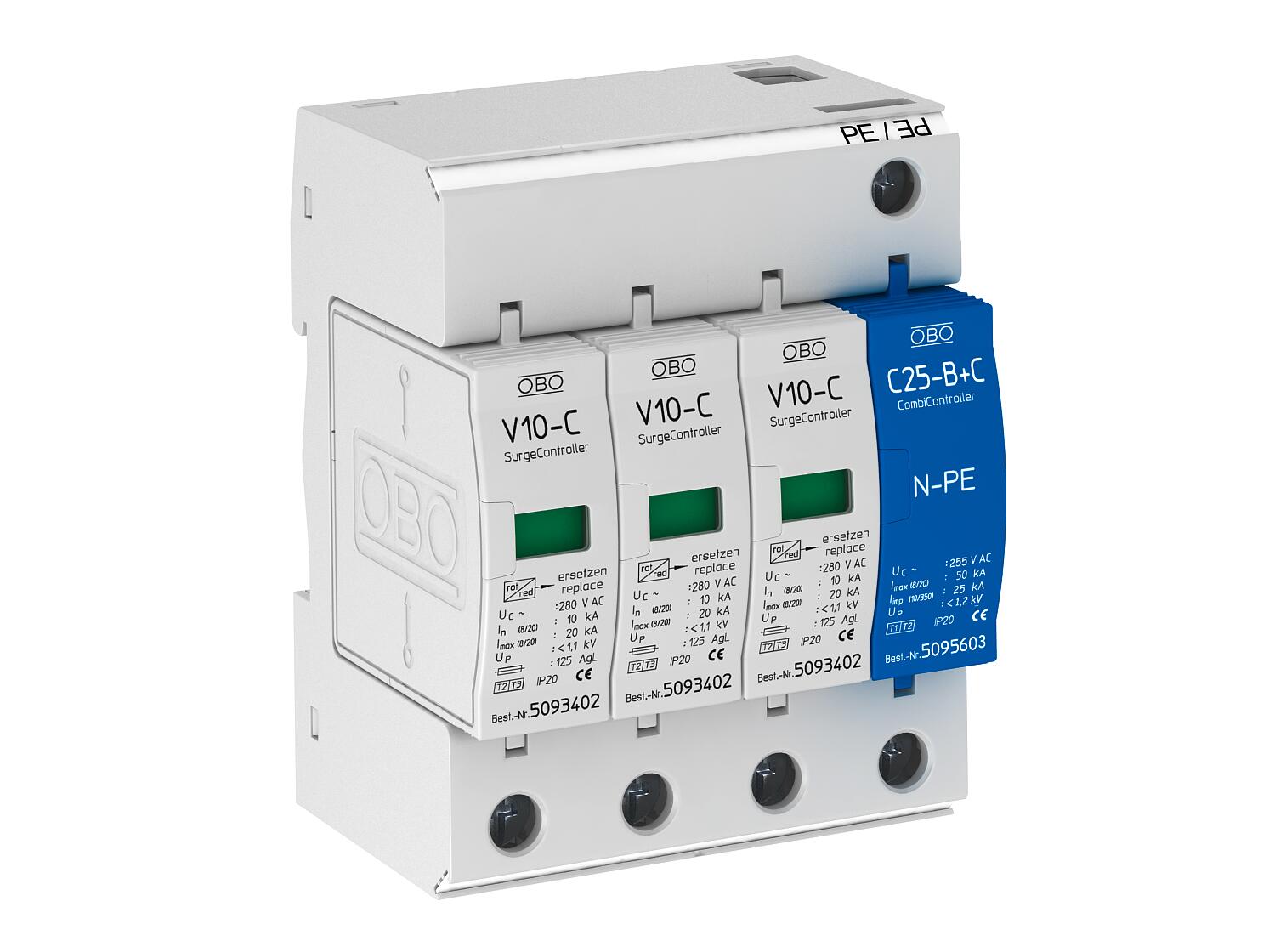

Ogranicznik przepięć V10, 3-polowy + NPE, 280 V 3+N/PE | 280 | IP 20

Ogranicznik przepięć V10, 3-polowy + NPE, 280 V

Nr kat. 5094920 | EAN 4012195363903

Nr kat. / Typ

Liczba biegunów

najwyższe napięcie ciągłe AC	280 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 2+3

• Kompletne urządzenie, składające się z podstawy i wkładek, wstępnie zmontowane i gotowe do podłączenia
• Dedykowany do systemów sieciowych TN-S i TT
• Zawiera termiczne i dynamiczne urządzenie odłączające
• Z optyczną sygnalizacją uszkodzenia
• Wysoka przewodność elektryczna i długa żywotność
• Oznaczone połączenia

Przykład zastosowania: budynki mieszkalne, domy jednorodzinne

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 2	tak
Kształt sieci	inne
Kształt sieci TN	tak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	3+N/PE
LPZ	1→3
Maks. zabezpieczenie nadprądowe po stronie sieci	125
Maksymalne zabezpieczenie	125 A
Maksymalny prąd wyładowczy (8/20 μs [N-PE]	50 kA
Maksymalny prąd wyładowczy (8/20 μs)	20 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	20 kA
najwyższe napięcie ciągłe AC	280 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V

Prąd wyładowczy (8/20 µs) [łącznie]	40 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	2,5 mm²
Ślad węglowy CO₂ (GWP) od kołyski po bramę	1,559 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 2+3
SPD zgodnie z IEC 61643-1	klasa II+III
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	280V
zdalna sygnalizacja	brak
Znamionowy prąd wyładowczy (8/20 µs)	10 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	10 kA
Znamionowy prąd wyładowczy (8/20µs) [N-PE]	30 kA
