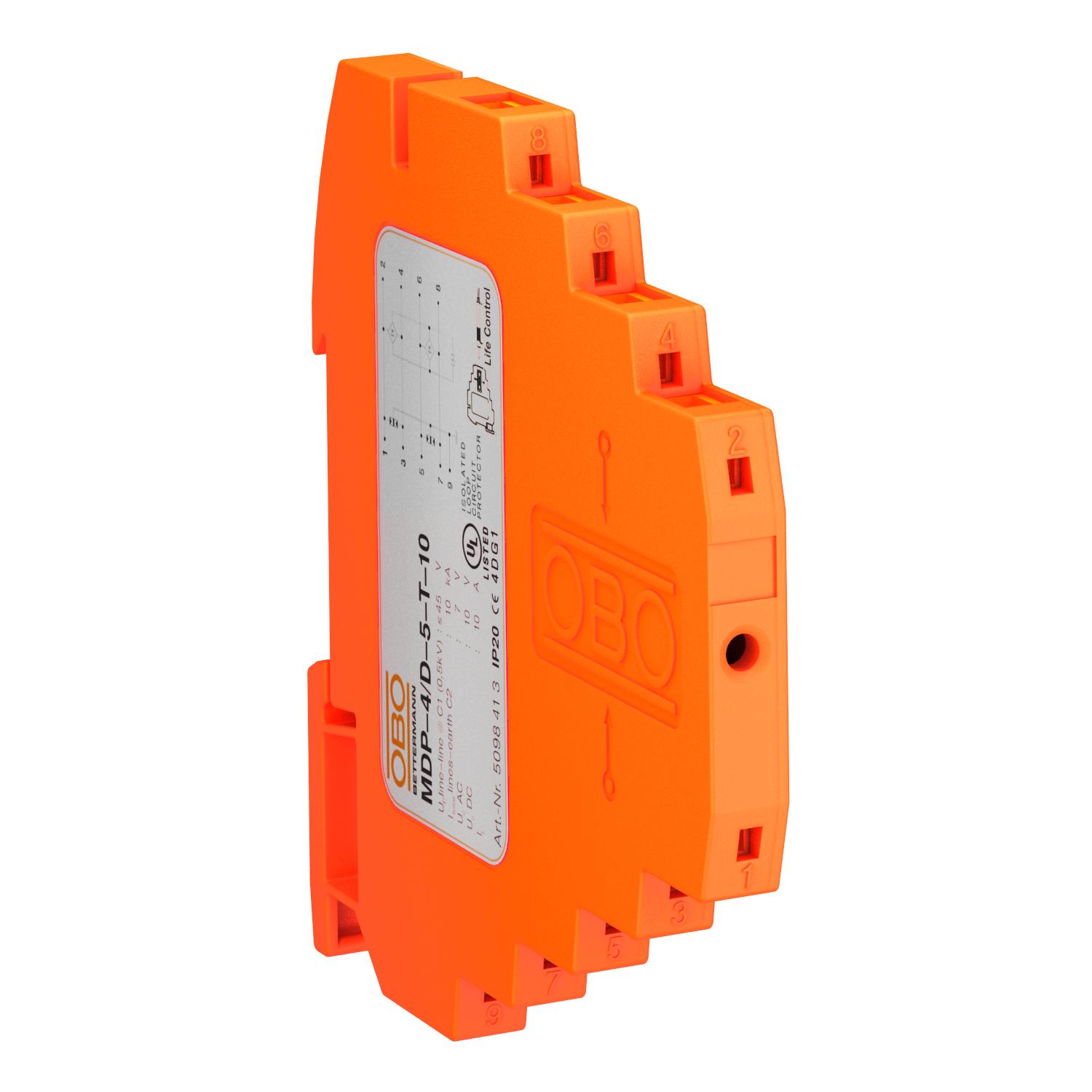

Ogranicznik przepięć, szeregowy, wersja 4-biegunowa, 5 V

Nr kat. 5098413 | EAN 4012195625124

Nr kat. / Typ	5098413 / MDP-4 D-5-T-10

Liczba biegunów	4

najwyższe napięcie ciągłe AC	7 V

najwyższe napięcie ciągłe DC	10 V

System wtykowy	Zacisk

Opis produktu

Opis produktu

Bariera odgromowa z funkcją testu; Wersja 5V

• Znamionowy prąd obciążenia 10 A
• Urządzenie zabezpieczające dla systemów wielordzeniowych
• Bezpośrednie uziemienie ekranu i bezśrubowe zaciski przyłączeniowe

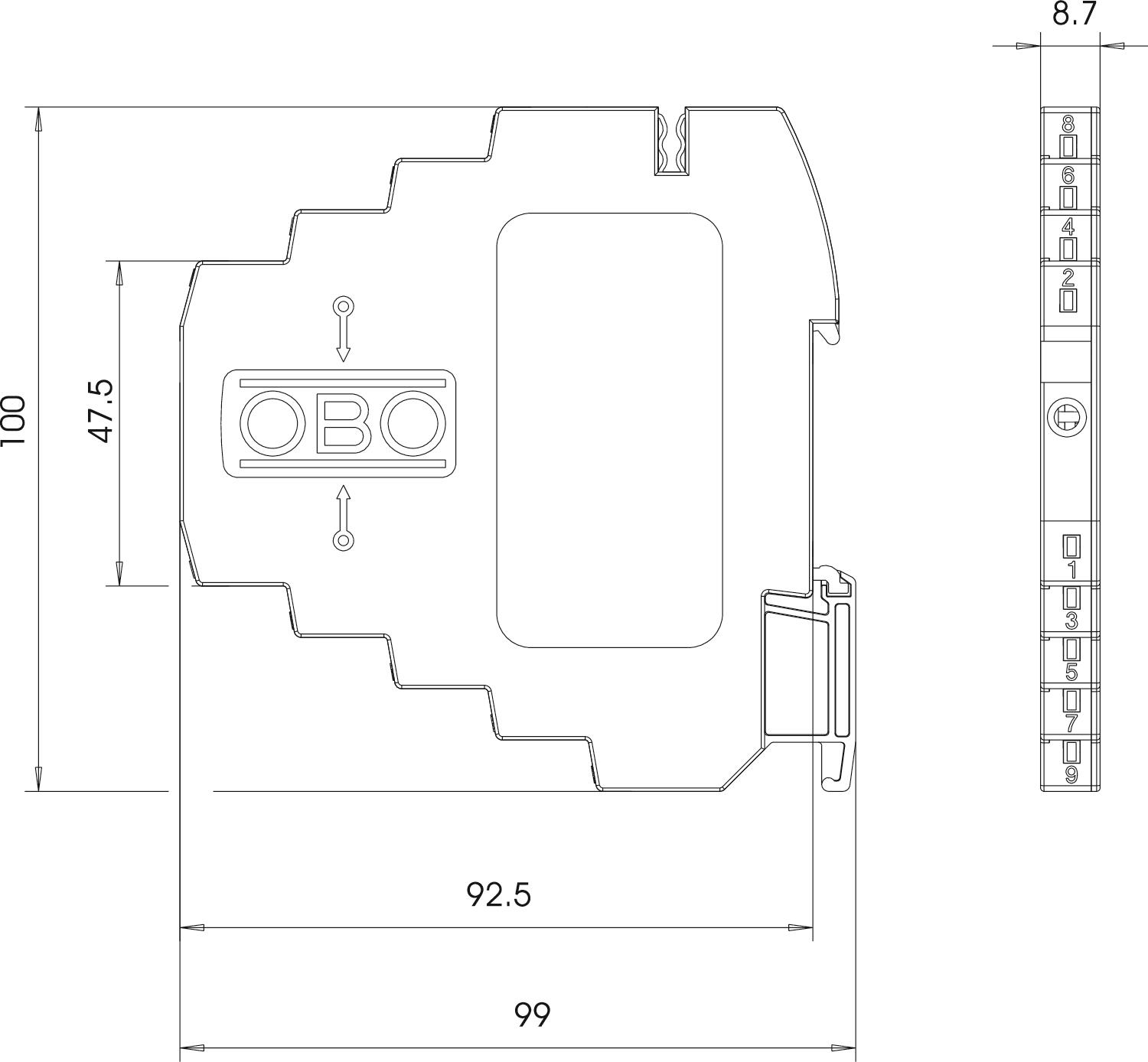

• Oszczędzająca miejsce szerokość tylko 8,7 mm
• Obwód ochronny można przetestować za pomocą urządzenia Life Control
• wysoka przepustowość do 100 MHz
• Skatalogowany UL (4DG1)

Zastosowanie: Uniwersalne zastosowanie na szynach 35 mm w każdej standardowej rozdzielnicy.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 2 kA
Całkowity prąd wyładowczy (8/20)	10 kA
Częstotliwość graniczna	100 MHz
Ekranowanie	bezpośrednio
Kategorie	Typ 1+2+3 / D1+C2+C1
Liczba biegunów	4
LPZ	0→3
najwyższe napięcie ciągłe AC	7 V
najwyższe napięcie ciągłe DC	10 V
Napięcie znamionowe	5 V
Napięciowy poziom ochrony przewód - przewód	<45 V
Napięciowy poziom ochrony przewód - ziemia	<800 V
Osłona połączeń	tak
Pojemność (żyła-żyła)	< 40 pF
Prąd impulsowy	2 kA
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów giętkich min.	2,5 mm²

Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	1,5 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja izolacji	>10 MΩ
SPD zgodnie z IEC 61643-21	Klasa I+II+III / D1+C2+C1
Stopień ochrony	IP 20
Sygnalizacja	odczytywalny
System wtykowy	Zacisk
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Szyna kołpakowa
Wymiar	5V
Wytrzymałość na prąd impulsowy żyła-żyła	C1: 0,5 kV / 0,25 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zatwierdzenia	UL
Znamionowy prąd obciążenia AC	0,7 A
Znamionowy prąd obciążenia DC	10 A
