Ogranicznik przepięć, szeregowy, wersja 4-biegunowa 12 V 4 | 10,5 | 15 | Zacisk

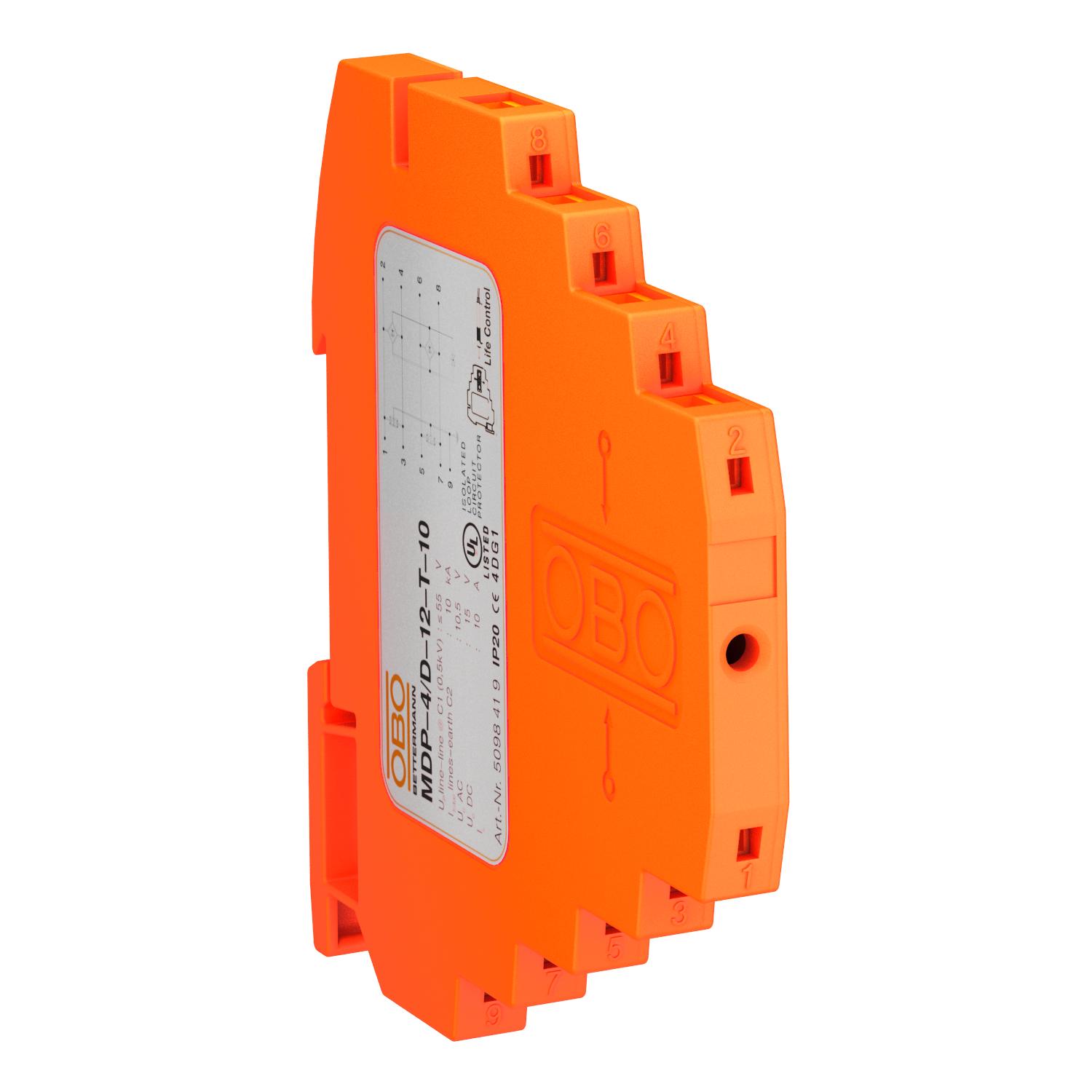

Ogranicznik przepięć, szeregowy, wersja 4-biegunowa 12 V

Nr kat. 5098419 | EAN 4012195773610

Nr kat. / Typ

Liczba biegunów

najwyższe napięcie ciągłe AC	10,5 V

najwyższe napięcie ciągłe DC	15 V

System wtykowy	Zacisk

Opis produktu

Opis produktu

Bariera odgromowa z funkcją testu; Wersja 12V

• Znamionowy prąd obciążenia 10 A
• Urządzenie zabezpieczające dla systemów wielordzeniowych
• Bezpośrednie uziemienie ekranu i bezśrubowe zaciski przyłączeniowe
• Oszczędzająca miejsce obudowa tylko 8,7 mm
• Obwód ochronny można przetestować za pomocą Life Control
• wysoka przepustowość do 100 MHz
• Katalogowany UL (4DG1)

Zastosowanie: Uniwersalne zastosowanie na szynach montażowych 35 mm w każdej standardowej rozdzielnicy elektrycznej.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 2 kA
Całkowity prąd wyładowczy (8/20)	10 kA
Częstotliwość graniczna	100 MHz
Ekranowanie	bezpośrednio
Kategorie	Typ 1+2+3 / D1+C2+C1
Liczba biegunów	4
LPZ	0→3
najwyższe napięcie ciągłe AC	10,5 V
najwyższe napięcie ciągłe DC	15 V
Napięcie znamionowe	12 V
Napięciowy poziom ochrony przewód - przewód	<55 V
Napięciowy poziom ochrony przewód - ziemia	<800 V
Osłona połączeń	tak
Pojemność (żyła-żyła)	<40 pF
Przekrój przyłączanych przewodów giętkich min.	2,5 mm²
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²

Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	1,5 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja izolacji	>100 MΩ
SPD zgodnie z IEC 61643-21	Klasa I+II+III / D1+C2+C1
Stopień ochrony	IP 20
Sygnalizacja	odczytywalny
System wtykowy	Zacisk
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Szyna kołpakowa
Wymiar	12V
Wytrzymałość na prąd impulsowy żyła-żyła	C1: 0,5 kV / 0,25 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zatwierdzenia	UL
Znamionowy prąd obciążenia AC	0,7 A
Znamionowy prąd obciążenia DC	10 A
