Ogranicznik przepięć, szeregowy, wersja 3-biegunowa 5 V 3 | 7 | 10 | Zacisk

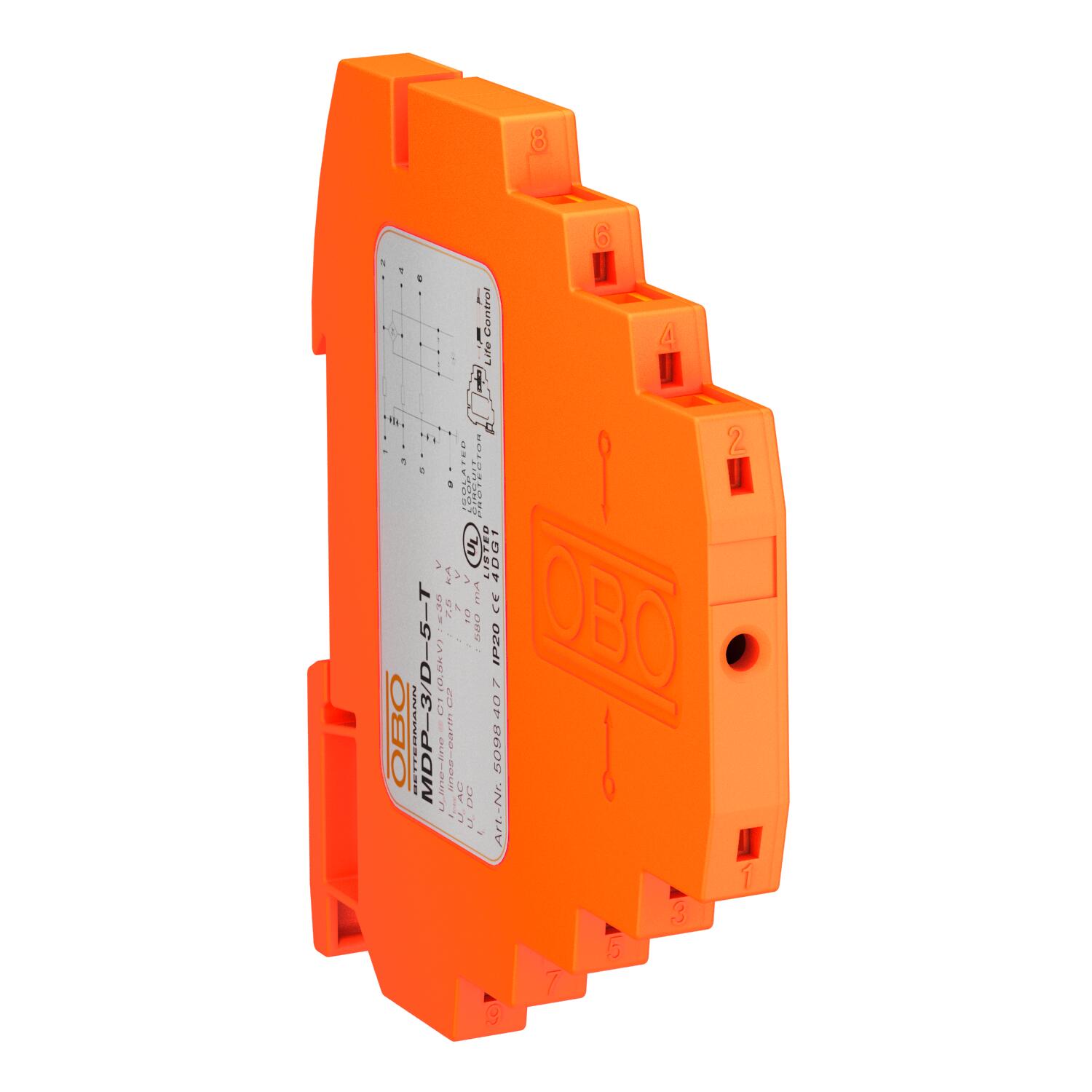

Ogranicznik przepięć, szeregowy, wersja 3-biegunowa 5 V

Nr kat. 5098407 | EAN 4012195406846

Nr kat. / Typ

Liczba biegunów

najwyższe napięcie ciągłe AC	7 V

najwyższe napięcie ciągłe DC	10 V

System wtykowy	Zacisk

Opis produktu

Opis produktu

Bariera odgromowa z funkcją testu; Wersja 5V

• Znamionowy prąd obciążenia 0,58 A
• Urządzenie zabezpieczające dla systemów wielordzeniowych
• Bezpośrednie uziemienie ekranu i bezśrubowe zaciski przyłączeniowe
• Oszczędzająca miejsce szerokość tylko 8,7 mm
• Obwód ochronny można przetestować za pomocą Life Control
• zakres wysokich częstotliwości od 0-100 MHz
• Katalogowany UL (4DG1)

Zastosowanie: Uniwersalne zastosowanie na szynach montażowych 35 mm w każdej standardowej rozdzielnicy.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 1,5 kA
Całkowity prąd wyładowczy (8/20)	7,5 kA
Częstotliwość graniczna	100 MHz
Ekranowanie	bezpośrednio
Kategorie	Typ 1+2+3 / D1+C2+C1
Liczba biegunów	3
LPZ	0→3
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	7 V
najwyższe napięcie ciągłe DC	10 V
Napięcie znamionowe	5 V
Napięciowy poziom ochronny @ C1	<50 V
Napięciowy poziom ochrony przewód - przewód	<35 V
Napięciowy poziom ochrony przewód - ziemia	<800 V
Osłona połączeń	tak
Pojemność (żyła-żyła)	< 40 pF
Przekrój przyłączanych przewodów giętkich min.	2,5 mm²
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²

Przekrój przyłączanych przewodów wielożyłowych maks.	1,5 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja izolacji	>10 MΩ
Rezystancja wzdłużna na linię	2,35 Ω ± 5 %
SPD zgodnie z IEC 61643-21	Klasa I+II+III / D1+C2+C1
Stopień ochrony	IP 20
Sygnalizacja	odczytywalny
System wtykowy	Zacisk
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Szyna kołpakowa
Wersja zabezpieczona przed wybuchem	brak
Wymiar	5V
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 5 kV / 2,5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C1: 0,5 kV / 0,25 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zatwierdzenia	UL
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	0,4 A
Znamionowy prąd obciążenia DC	0,58 A
