Ogranicznik przepięć PV, V25, 900 V DC, ze zdalną sygnalizacją uszkodzenia 3 | IP 20

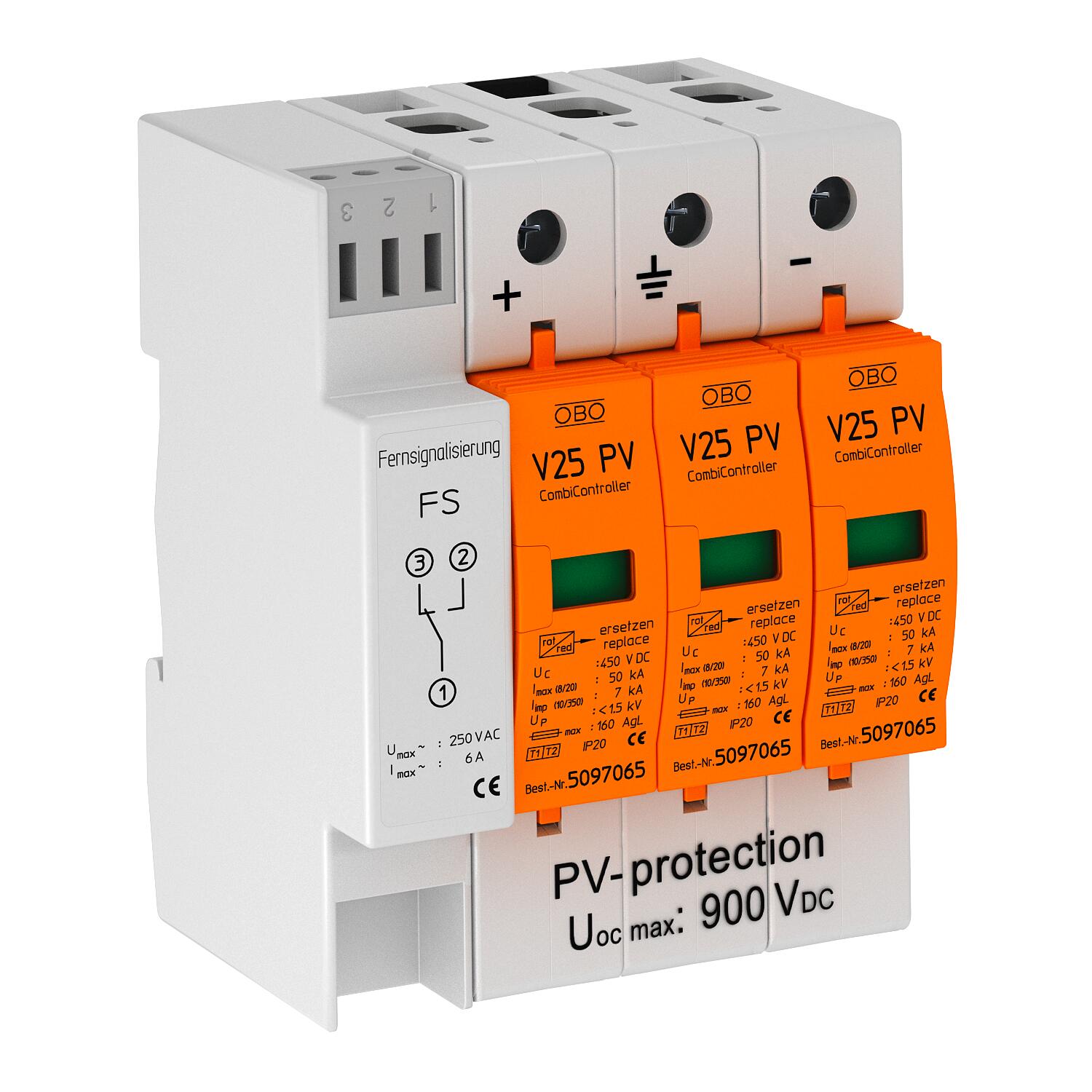

Ogranicznik przepięć PV, V25, 900 V DC, ze zdalną sygnalizacją uszkodzenia

Nr kat. 5097448 | EAN 4012195709121

Nr kat. / Typ

Liczba biegunów	3

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć V25 Typu 1+2 do instalacji fotowoltaicznych ze stykiem FS do zdalnej sygnalizacji

• Kompletne urządzenie, składające się z podstawy i wkładek, wstępnie zmontowane i gotowe do podłączenia
• Odporne na błędy połączenie Y zgodnie z VDE 0100-712 (EN 50539-12)
• Zabezpieczenie przeciwprzepięciowe wyrównania potencjałów zgodnie z VDE 0100-443 (IEC 60364-4-44)
• Wydajność rozładowania do 7 kA (10/350) i 50 kA (8/20) na biegun
• Niski poziom ochrony DC: <3,0 KV i Uoc max = 900 V DC
• z optyczna sygnalizacją uszkodzenia do stosowania w rozdzielnicach elektrycznych

Zastosowanie: systemy fotowoltaiczne z systemem ochrony odgromowej

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Inny kształt sieci	brak
Kształt sieci	DC
Kształt sieci DC	tak
Kształt sieci IT	brak
Kształt sieci TN	brak
Kształt sieci TN-C	brak
Kształt sieci TN-C-S	brak
Kształt sieci TN-S	brak
Kształt sieci TT	brak
Liczba biegunów	3
LPZ	0→2
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	50 kA
najwyższe napięcie ciągłe DC	900
Prąd impulsowy (10/350 μs)	7 kA

Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających DC (PV)
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	3-polowe do systemów fotowoltaicznych z FS
Wymiar	900V DC
zdalna sygnalizacja	tak
Znamionowy prąd wyładowczy (8/20 µs)	30 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	30 kA
