Ogranicznik przepięć PV, V20, 600 V DC, ze zdalną sygnalizacją uszkodzenia 3 | IP 20

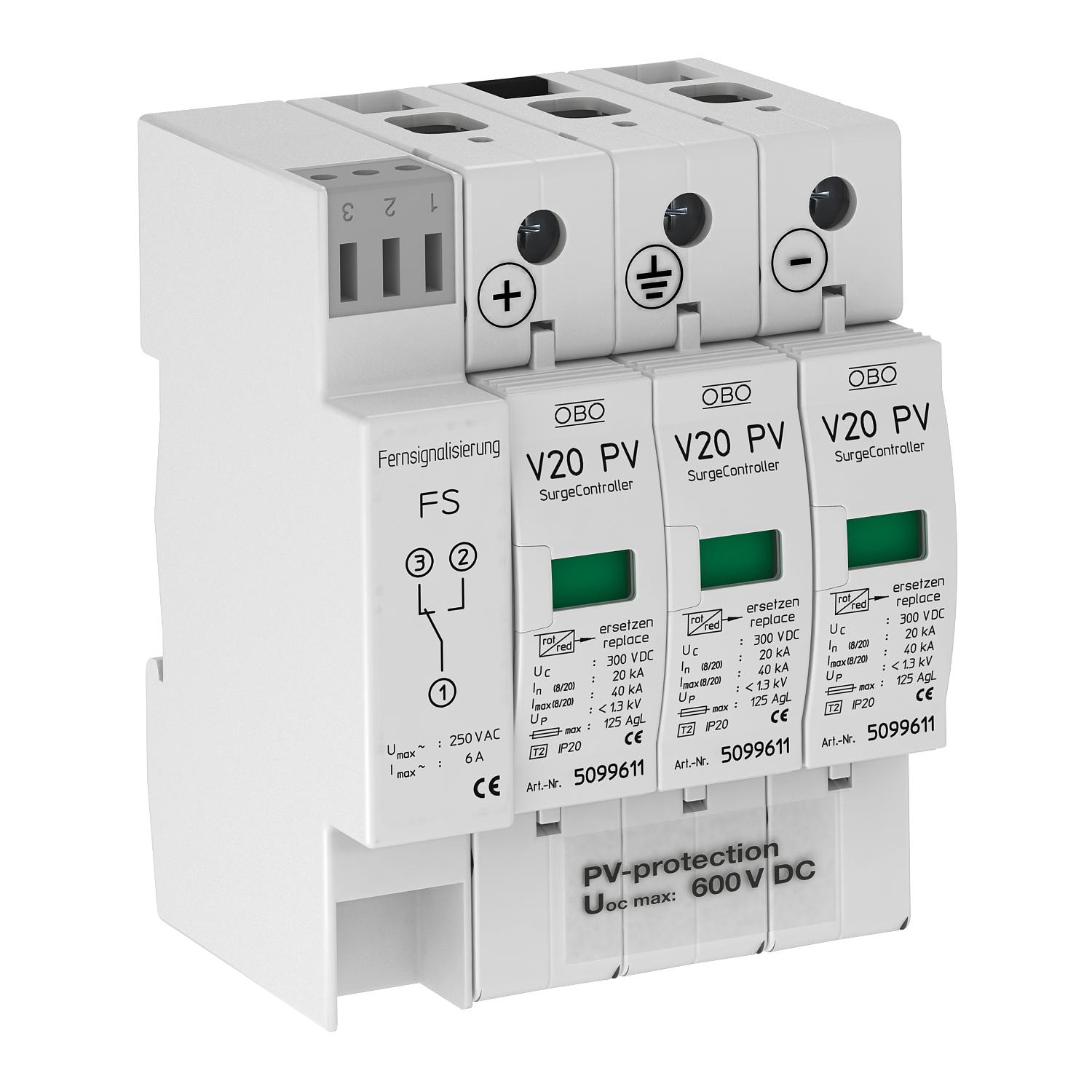

Ogranicznik przepięć PV, V20, 600 V DC, ze zdalną sygnalizacją uszkodzenia

Nr kat. 5094576 | EAN 4012195709084

Nr kat. / Typ

Liczba biegunów	3

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć V20 Typu 2 do instalacji fotowoltaicznych ze stykiem FS do zdalnej sygnalizacji

• Kompletne urządzenie, składające się z podstawy i wkładek, wstępnie zmontowane i gotowe do podłączenia

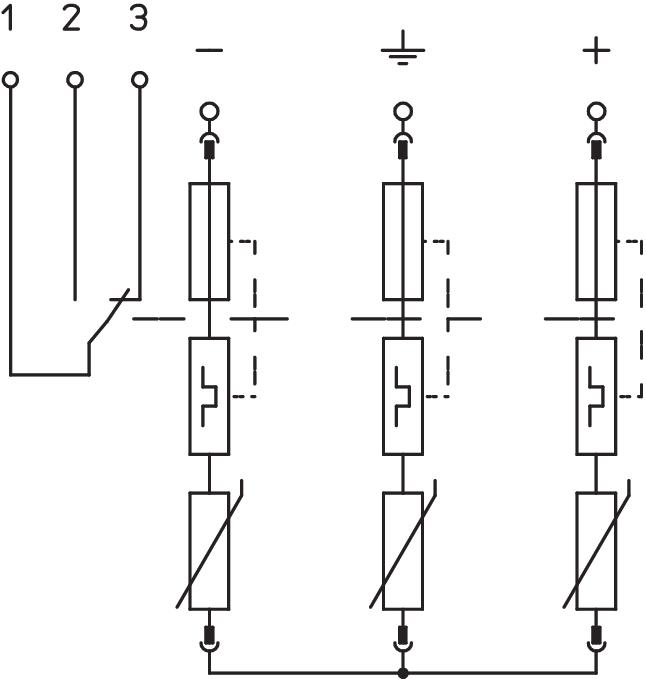

• Odporne na błędy połączenie Y zgodnie z VDE 0100-712 (EN 50539-12)
• Zabezpieczenie przeciwprzepięciowe wyrównania potencjałów zgodnie z VDE 0100-443 (IEC 60364-4-44)
• Wydajność rozładowania do 40 kA (8/20) na biegun
• niski poziom ochrony DC: <2,6 kV (Uoc max = 600V DC)
• Ogranicznik, podłączany z termodynamicznym urządzeniem odłączającym i optyczna sygnalizacją uszkodzenia
• Zamknięte warystorowe ograniczniki z tlenku cynku do stosowania w rozdzielnicach elektrycznych

Zastosowanie: systemy fotowoltaiczne z lub bez oddzielnego systemu ochrony odgromowej

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 2	tak
Kształt sieci	inne
Liczba biegunów	3
LPZ	1→2
Maks. zabezpieczenie nadprądowe po stronie sieci	125
Maksymalne zabezpieczenie	125 A
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
najwyższe napięcie ciągłe DC	600 V
Napięciowy poziom ochrony przewód - przewód	< 2,6 V
Napięciowy poziom ochrony przewód - ziemia	< 2,6 V
Przekrój przewodu elastycznego (cienkożyłowy) min.	25 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	2,5 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających DC (PV)

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,9059 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	3-biegunowy do systemów PV ze zdalną sygnalizacją uszkodzenia
Wymiar	600V DC
zdalna sygnalizacja	tak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA
