Ogranicznik przepięć PV, V20, 1000 V DC 3 | IP 20

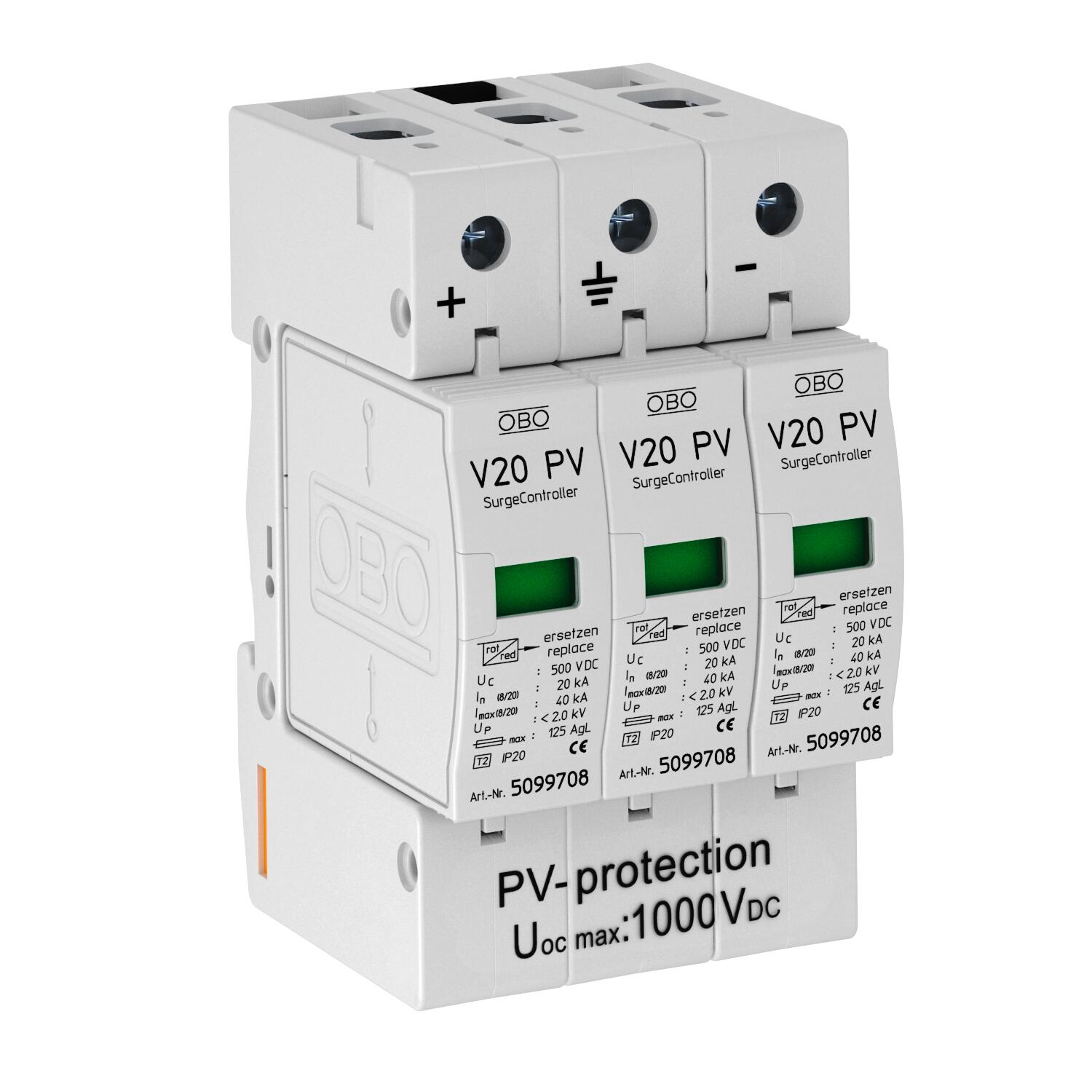

Ogranicznik przepięć PV, V20, 1000 V DC

Nr kat. 5094608 | EAN 4012195478621

Nr kat. / Typ

Liczba biegunów	3

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć V20 Typu 2 do instalacji fotowoltaicznych

• Kompletne urządzenie, składające się z podstawy i wkładek, wstępnie zmontowane i gotowe do podłączenia
• Odporne na błędy połączenie Y zgodnie z VDE 0100-712 (EN 50539-12)
• Zabezpieczenie przeciwprzepięciowe wyrównania potencjałów zgodnie z VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testowane zgodnie z EN 50539-11 (VDE / KEMA)
• Wydajność rozładowania do 40 kA (8/20) na biegun
• niski poziom ochrony DC: <4,0 kV (Uoc max = 1000V DC)
• z optyczną sygnalizacja uszkodzenia do stosowania w rozdzielnicach elektrycznych

Zastosowanie: Systemy fotowoltaiczne z lub bez zewnętrznego systemu ochrony odgromowej

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 2	tak
Kształt sieci	inne
Kształt sieci DC	tak
Liczba biegunów	3
LPZ	1→2
Maksymalne zabezpieczenie	125 A
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
najwyższe napięcie ciągłe DC	1000
Przekrój przewodu elastycznego (cienkożyłowy) min.	25 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
SPD zgodnie z EN 61643-11	Typ 2

SPD zgodnie z IEC 61643-1	klasa II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	3-biegunowy do systemów PV
Wymiar	1000V DC
zdalna sygnalizacja	brak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA
