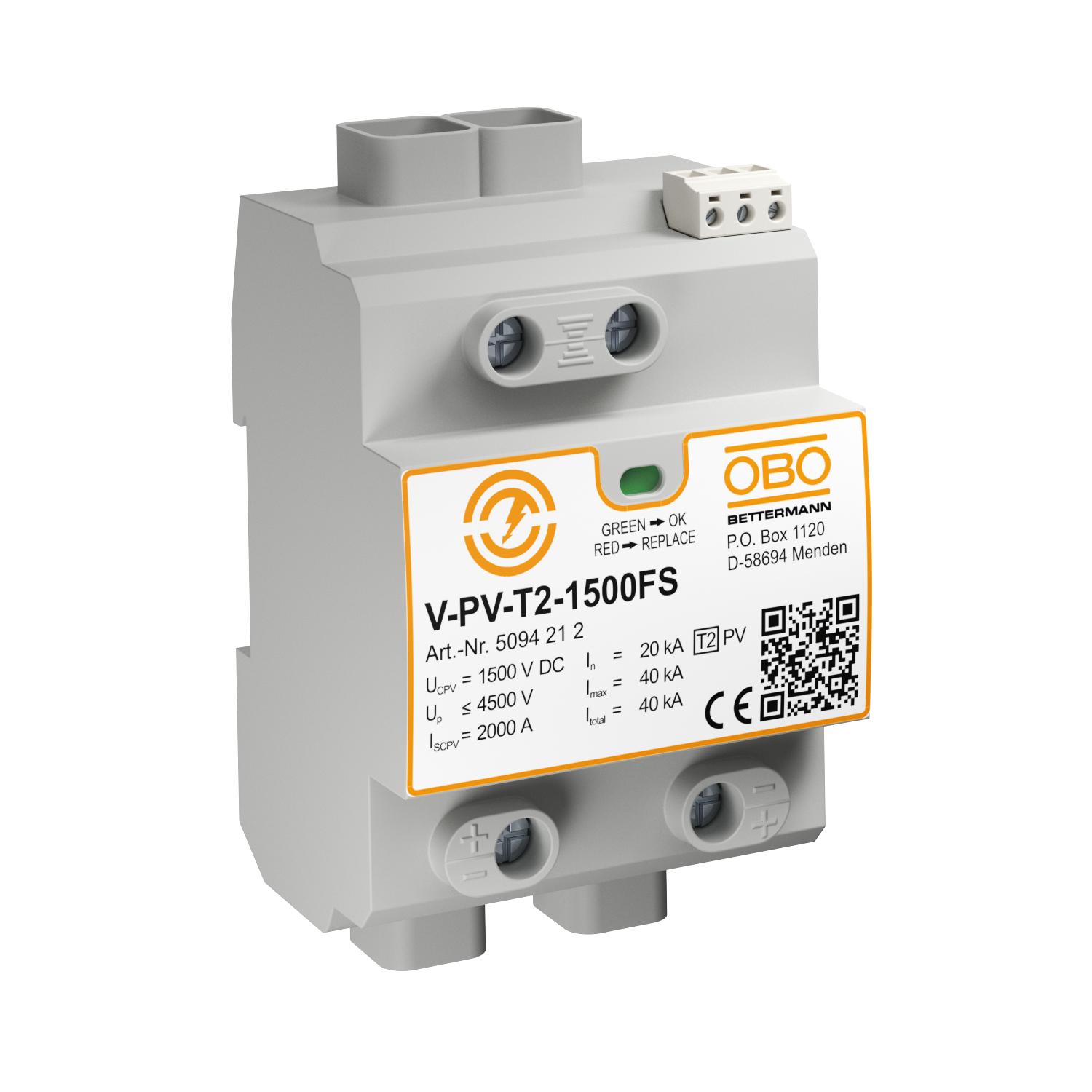

Ogranicznik przepięć PV 1500 V DC ze zdalną sygnalizacją

Nr kat. 5094212 | EAN 4012196603701

Nr kat. / Typ

Liczba biegunów	inne

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ochrona przeciwprzepięciowa Typu 2 do systemów fotowoltaicznych.

• Ochrona przeciwprzepięciowa zgodnie z IEC 60364-7-712 (VDE 0100-712)
• Zdolność rozładowania 20 kA na biegun i do 40 kA (8/20)
• odporny na błędy układ Y z optyczną sygnalizacją uszkodzenia
• Wariant FS posiada bezpotencjałowy styk przełączny do zdalnej sygnalizacji

Zastosowanie: Urządzenia ochrony przed przepięciami do systemów fotowoltaicznych.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns

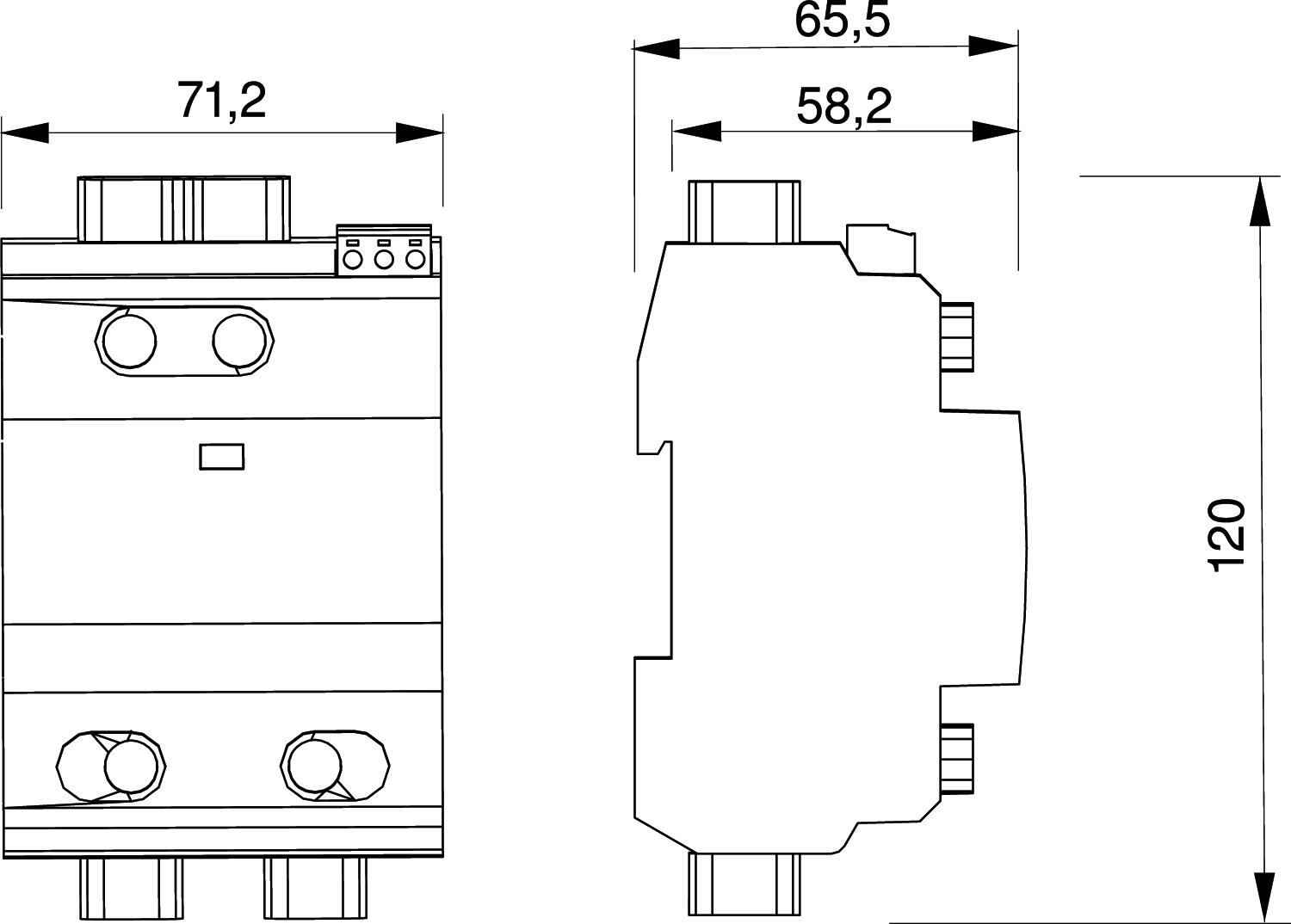

Długość	65,5 mm
Inny kształt sieci	brak
Klasa testu Typ 1	brak
Klasa testu Typ 2	tak
Klasa testu Typ 3	brak
Kolor	szary
Kształt sieci	DC
Kształt sieci DC	tak
Kształt sieci IT	brak
Kształt sieci TN	brak
Kształt sieci TN-C	brak
Kształt sieci TN-C-S	brak
Kształt sieci TN-S	brak
Kształt sieci TT	brak
Liczba biegunów	inne
LPZ	1→2
Maks. Napięcie PV	1500 V
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
najwyższe napięcie ciągłe DC	1500 V
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	50 A
Prąd wyładowczy (8/20 µs) [łącznie]	40 kA

Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	2,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	2,5 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających DC (PV)
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Szerokość	71,2 mm
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wersja zabezpieczona przed wybuchem	brak
Wydmuchowy	brak

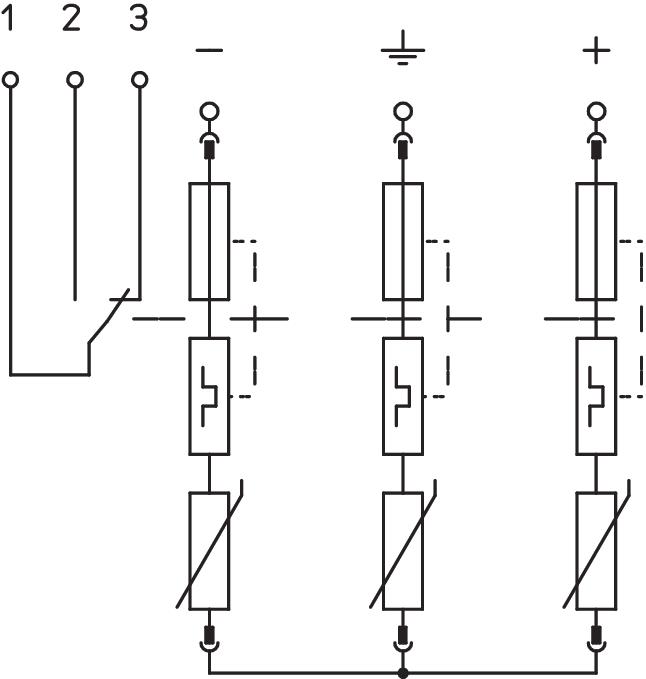

Wykonanie	Układ typu Y + FS
Wymiar	1500V DC
Wysokość	120 mm
zdalna sygnalizacja	tak
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA
