- Opis produktu
-

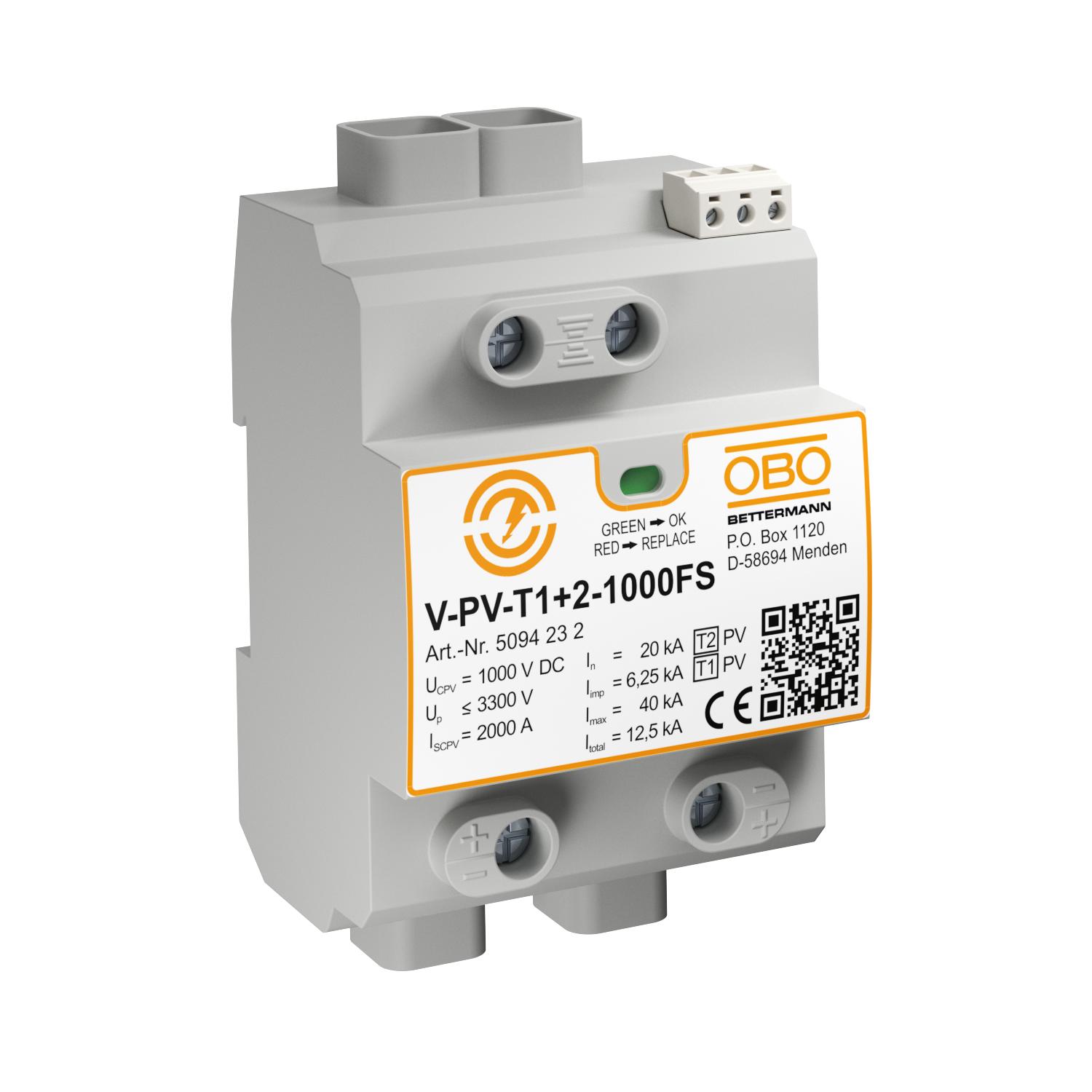

Opis produktuOgranicznik przepięć Typu 1+2 zgodnie z EN 50539-11 do ochrony odgromowej i przeciwprzepięciowej w instalacjach fotowoltaicznych.
• Wyrównanie potencjałów ochrony odgromowej zgodnie z IEC 62305 (VDE 0185-305)
• Ochrona przeciwprzepięciowa zgodnie z IEC 60364-7-712 (VDE 0100-712)
• Wydajność rozładowania do 12,5 kA (10/350) i 40 kA (8/20)
• odporny na błędy układ typu Y z optyczną sygnalizacją uszkodzenia
• Wariant FS posiada bezpotencjałowy styk przełączny do zdalnej sygnalizacji
Zastosowanie: Do ochrony odgromowej i przeciwprzepięciowej systemów PV.
- Dane techniczne
-
Dane techniczne
Czas zadziałania <25 ns Długość 65,5 mm Inny kształt sieci brak Klasa testu Typ 1 tak Klasa testu Typ 2 tak Kolor szary Kształt sieci DC Kształt sieci DC tak Kształt sieci IT brak Kształt sieci TN brak Kształt sieci TN-C brak Kształt sieci TN-C-S brak Kształt sieci TN-S brak Kształt sieci TT brak Liczba biegunów inne LPZ 0→2 Maks. Napięcie PV 1000 V Maksymalny prąd wyładowczy (8/20 μs) 40 kA najwyższe napięcie ciągłe DC 1000 V OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy) 50 A Prąd impulsowy (10/350 μs) 6,25 kA Prąd impulsowy (10/350) [łącznie] 12,5 kA Prąd wyładowczy (8/20 µs) [łącznie] 40 kA Przekrój przewodu elastycznego (cienkożyłowy) maks. 35 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 2,5 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 2,5 mm² Rodzaj przewodów do ograniczników przepięć Przewód zasilających DC (PV) SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Styk FM zestyk przełączny Sygnalizacja optyczna Szerokość 71,2 mm Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wydmuchowy brak Wykonanie Układ typu Y + FS Wymiar 1000V DC Wysokość 120 mm zdalna sygnalizacja tak Zintegrowane zabezpieczenie wstępne brak Znamionowy prąd wyładowczy (8/20 µs) 20 kA - Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-PV-T1+2-1000FS / 5094232 , 0.30MB , pdfKatalog Surge protection , 28.42MB , pdfDeklaracja zgodności UE V-PV-T1+2-1000FS / 5094232 , 0.18MB , pdfREACH Deklaracja zgodności V-PV-T1+2-1000FS / 5094232 , 0.12MB , pdfRoHS Deklaracja zgodności V-PV-T1+2-1000FS / 5094232 , 0.12MB , pdfPomoc przy doborze Systemy ochrony przeciwprzepięciowej TBS - Pomoc w doborze , 2.00MB , pdfPomoc przy doborze Pomoc przy doborze ochrony przeciwprzepięciowej , 0.30MB , pdfInstrukcja montażu Instrukcja montażu V-PV-T1_2-1000_1500 , 0.19MB , pdf
