- Opis produktu
-

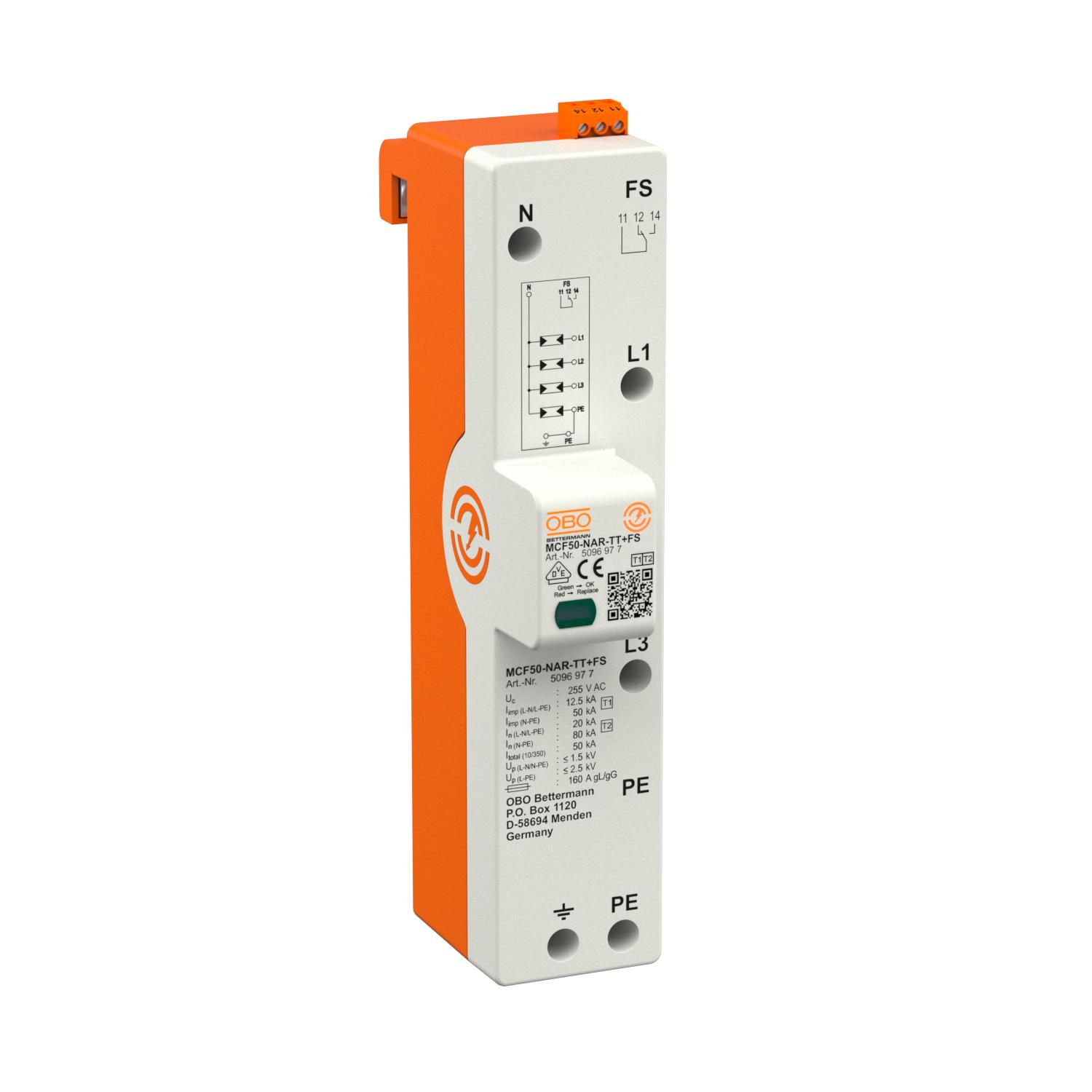

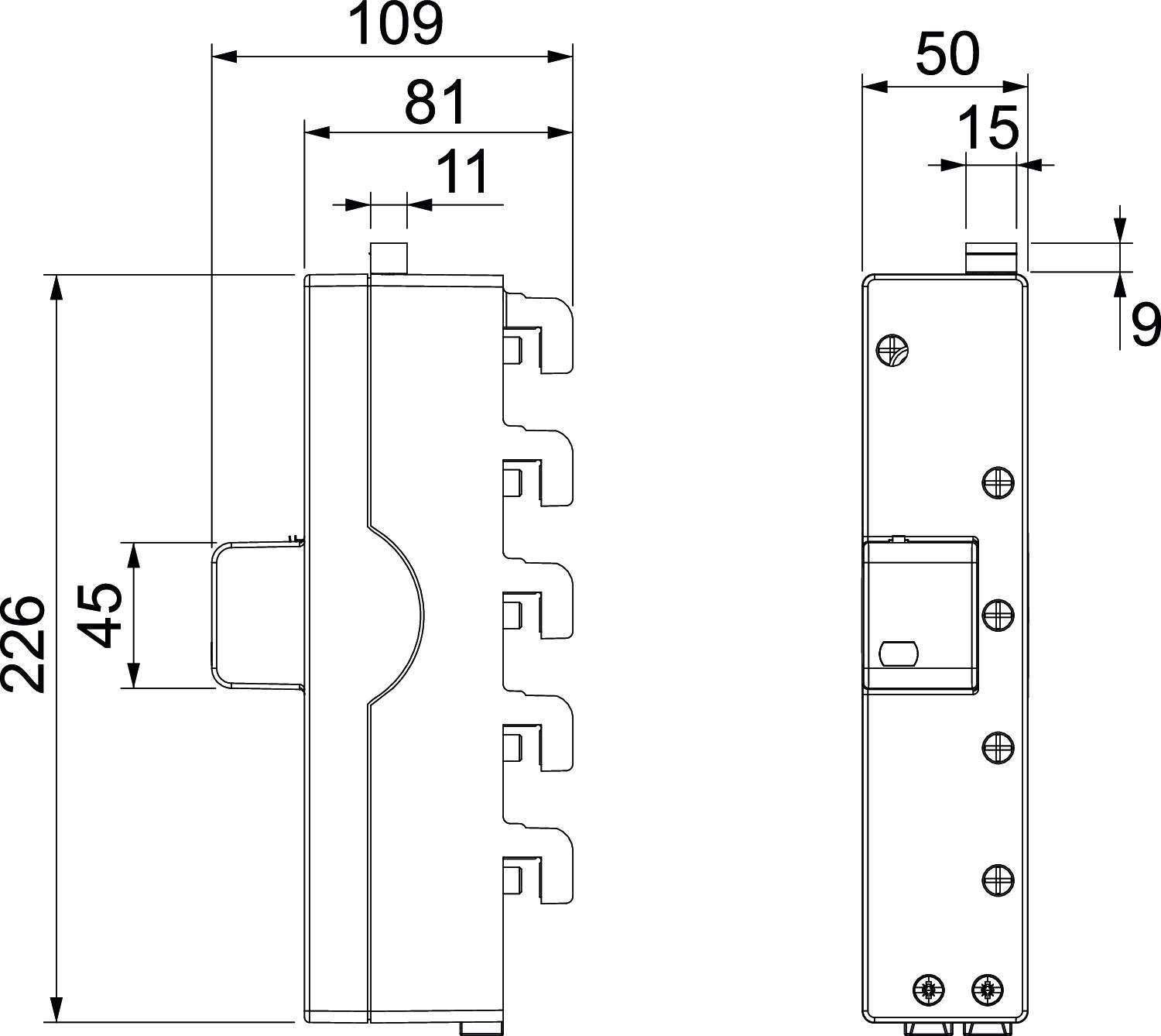

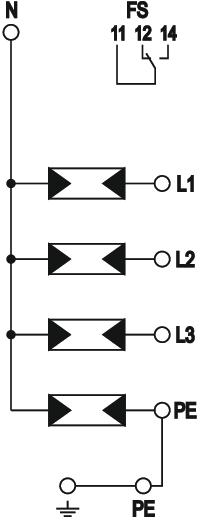

Opis produktuOgranicznik przepięć Typu 1+2 do montażu na szynach 40 mm, do systemów TN-S i TT
• Poziom ochrony ≤1,5 kV bezpieczny dla urządzeń końcowych
• Wyrównanie potencjałów ochrony odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność rozładowania prądu piorunowego do 50 kA (10/350) 3 + NPE
• Spełnia wymagania VDE 0100-534 (IEC 60364-5-53)
• Zdolność gaszenia prądu następczego do 50 kA i maksymalne dobezpieczenie do 160 A gL/gG
• Iskierniki do stosowania w obszarze przedlicznikowym zgodnie z VDE-AR-N 4100
• Z bezpotencjałowym stykiem przełącznym do zdalnej sygnalizacji
Zastosowanie: Budynki z ochroną odgromową lub zasilane linią napowietrzną.
- Dane techniczne
-
Dane techniczne
Czas zadziałania <100 ns Długość 226 mm Kształt sieci TN-S, TT Kształt sieci TN tak Kształt sieci TN-C-S tak Kształt sieci TN-S tak Kształt sieci TT tak Liczba biegunów 3+N/PE Maks. zabezpieczenie nadprądowe po stronie sieci 160 A Maksymalne zabezpieczenie 160 A Maksymalny prąd wyładowczy (8/20 μs [N-PE] 100 kA Maksymalny prąd wyładowczy (8/20 μs) 50 kA Maksymalny prąd wyładowczy (8/20 μs) [L-N] 50 kA Materiał obudowy PA UL 94 V-0 Moment obrotowy: 3,5 Nm najwyższe napięcie ciągłe AC 255 V Najwyższe napięcie trwałej pracy (L-N) 255 V Najwyższe napięcie trwałej pracy (N-PE) 255 V Napięcie znamionowe AC (50 / 60 Hz) 230 V Napięciowy poziom ochrony [L-N] ≤1,5 Prąd impulsowy (10/350 μs) 12,5 kA Prąd impulsowy (10/350) [łącznie] 50 kA Prąd wyładowczy (8/20 µs) [łącznie] 80 kA Przekrój połączenia zacisków FM maks. 16 AWG Przekrój połączenia zacisków FM maks. 1,5 mm² Przekrój połączenia zacisków FM min. 28 AWG Przekrój połączenia zacisków FM min. 0,5 mm² Przekrój przewodu elastycznego (cienkożyłowy) maks. 2 AWG Przekrój przewodu elastycznego (cienkożyłowy) maks. 35 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 7 AWG Przekrój przewodu elastycznego (cienkożyłowy) min. 10 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 2 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 10 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 7 AWG Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min 442 V Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s 440 V Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms 1200 V Rodzaj przewodów do ograniczników przepięć Przewód zasilających AC SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II Sposób montażu Szyna zbiorcza Stopień ochrony IP 20 Styk FM zestyk przełączny Sygnalizacja optyczna Szerokość 50 mm Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wspólny poziom ochrony [L-PE] 2,5 kV Wykonanie 3+NPE Wymiar 255V Wysokość 109 mm Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci 50 kA eff Zatwierdzenia VDE zdalna sygnalizacja tak Zdolność gaszenia prądu następczego (eff) [N-PE] 0,1 kA Zdolność przełączania AC 250 V/ 2 A Zdolność przełączania DC 250 V/ 0,1 A Znamionowy prąd wyładowczy (8/20 µs) 20 kA Znamionowy prąd wyładowczy (8/20µs) [L-N] 20 kA Znamionowy prąd wyładowczy (8/20µs) [N-PE] 80 kA - Wszystkie typy
