Ogranicznik przepięć - MCF100-NAR-TT+FS 3+N/PE | 25 | tak | 255 | IP 20

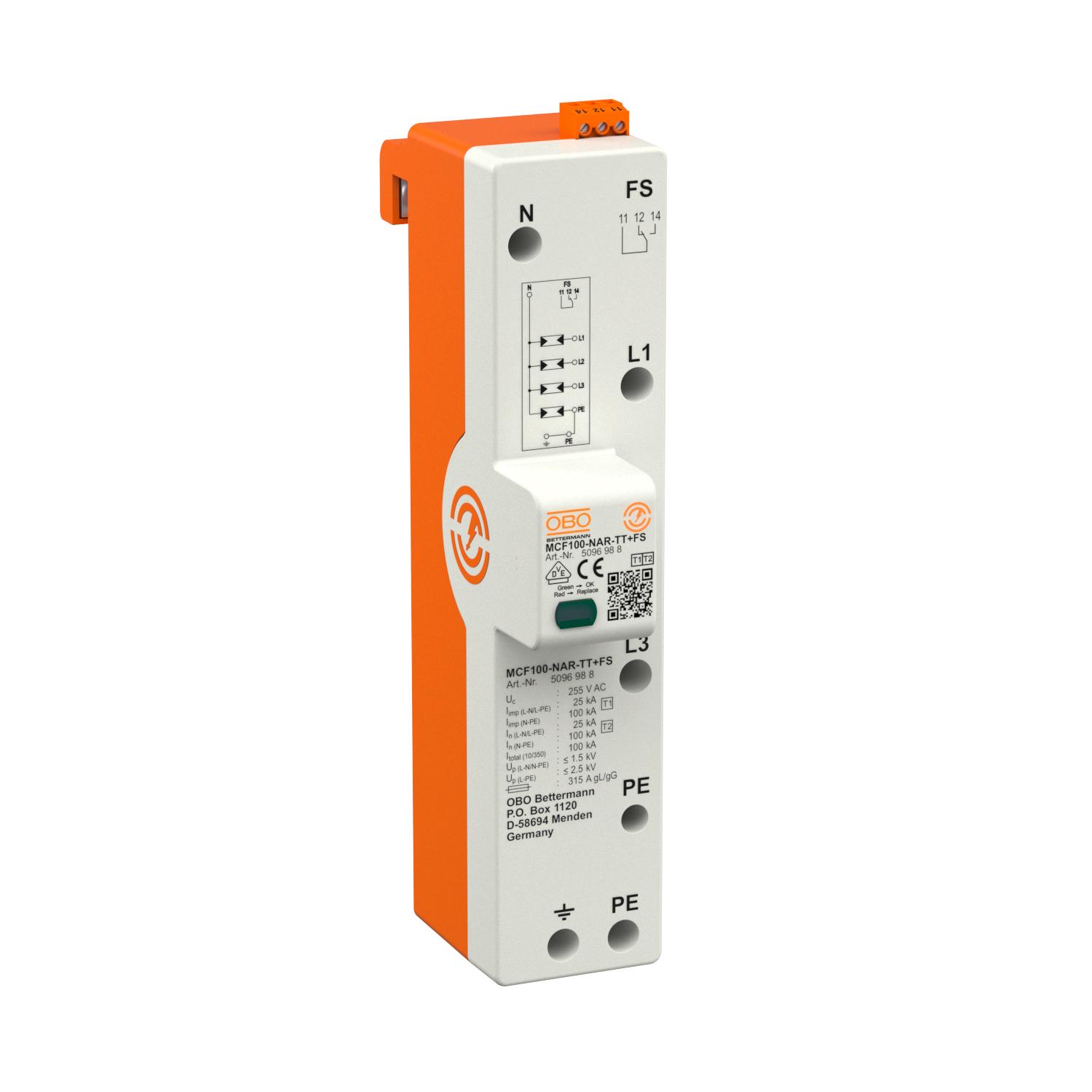

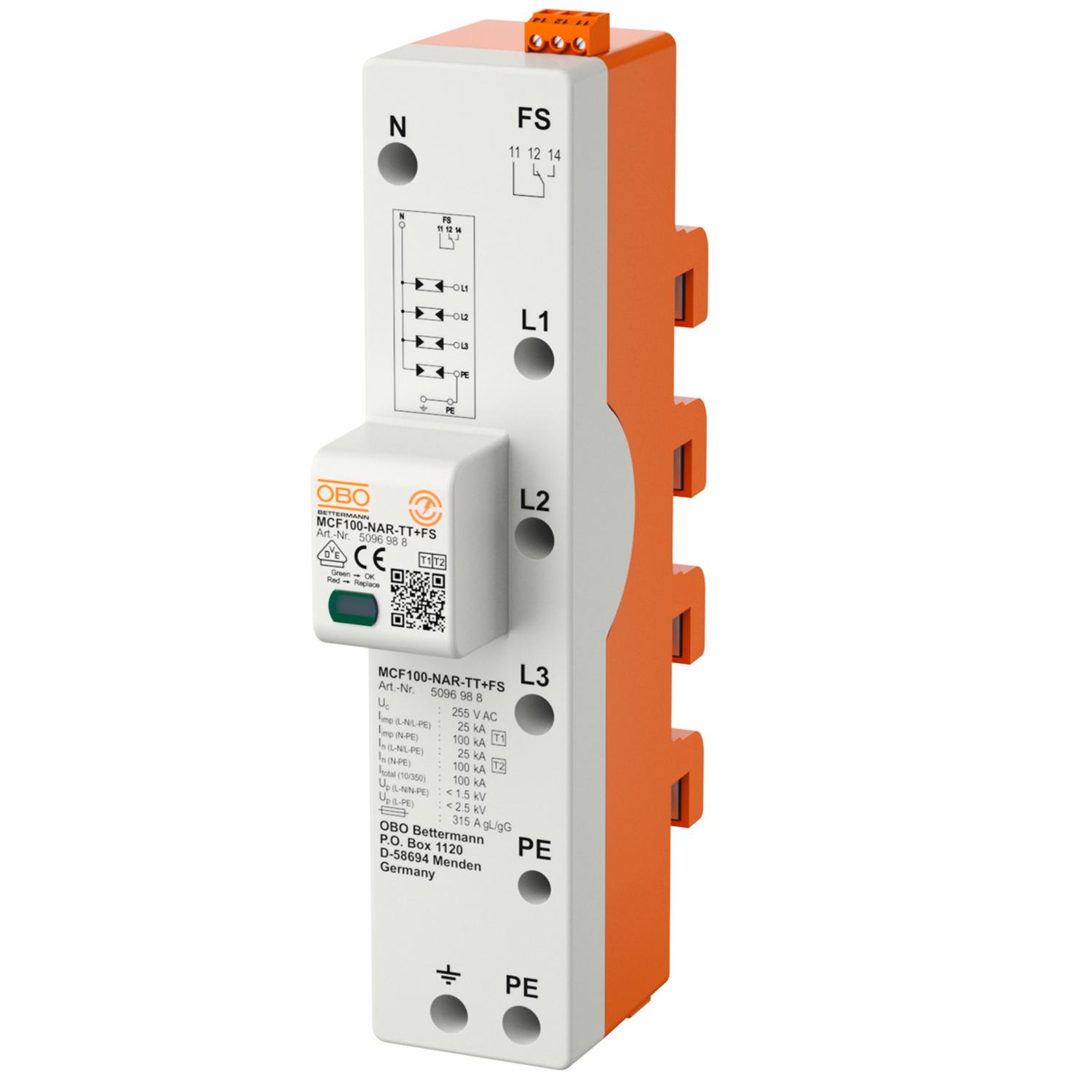

Ogranicznik przepięć - MCF100-NAR-TT+FS

Nr kat. 5096988 | EAN 4012196608751

Nr kat. / Typ

Liczba biegunów	3+N/PE

Prąd impulsowy (10/350 μs)	25 kA

zdalna sygnalizacja

najwyższe napięcie ciągłe AC	255

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 1+2 do montażu na szynach 40 mm, do systemów TN-S i TT

• Poziom ochrony ≤1,5 kV bezpieczny dla urządzeń końcowych
• Wyrównanie potencjałów ochrony odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność rozładowania prądu piorunowego do 100 kA (10/350) 3 + NPE
• Spełnia wymagania VDE 0100-534 (IEC 60364-5-53)
• Zdolność gaszenia prądu następczego do 50 kA i maksymalne dobezpieczenie do 315 A gL/gG
• Iskierniki do stosowania w obszarze przedlicznikowym zgodnie z VDE-AR-N 4100
• Z bezpotencjałowym stykiem przełącznym do zdalnej sygnalizacji

Zastosowanie: Budynki z ochroną odgromową lub zasilane linią napowietrzną.

Dane techniczne

Dane techniczne

Czas zadziałania	<100 ns
Kształt sieci	TN-S, TT
Kształt sieci TN	tak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	3+N/PE
Maksymalne zabezpieczenie	315 A
Maksymalny prąd wyładowczy (8/20 μs [N-PE]	100 kA
Maksymalny prąd wyładowczy (8/20 μs)	50 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	50 kA
Materiał obudowy	PA UL 94 V-0
Moment obrotowy:	3,5 Nm
najwyższe napięcie ciągłe AC	255
Najwyższe napięcie trwałej pracy (L-N)	255 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Prąd impulsowy (10/350 μs)	25 kA
Prąd impulsowy (10/350) [łącznie]	100 kA
Przekrój przewodu elastycznego (cienkożyłowy) maks.	2 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	10 mm²

Przekrój przewodu elastycznego (cienkożyłowy) min.	7 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	7 AWG
Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms	1200 V
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna zbiorcza
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wykonanie	3+NPE
Wymiar	255V
Zatwierdzenia	VDE
zdalna sygnalizacja	tak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Znamionowy prąd wyładowczy (8/20 µs)	25 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	25 kA
Znamionowy prąd wyładowczy (8/20µs) [N-PE]	100 kA

Wymiary

Długość	226 mm
Szerokość	50 mm

Wysokość	109 mm

Możliwości podłączenia

Maks. zabezpieczenie nadprądowe po stronie sieci	315 A
Napięciowy poziom ochrony [L-N]	≤1,5
Prąd wyładowczy (8/20 µs) [łącznie]	100 kA
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM min.	0,5 mm²
Przekrój połączenia zacisków FM min.	28 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²

Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min	442 V
Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s	440 V
Styk FM	zestyk przełączny
Wspólny poziom ochrony [L-PE]	2,5 kV
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	50 kA eff
Zdolność przełączania AC	250 V/ 2 A
Zdolność przełączania DC	250 V/ 0,1 A
