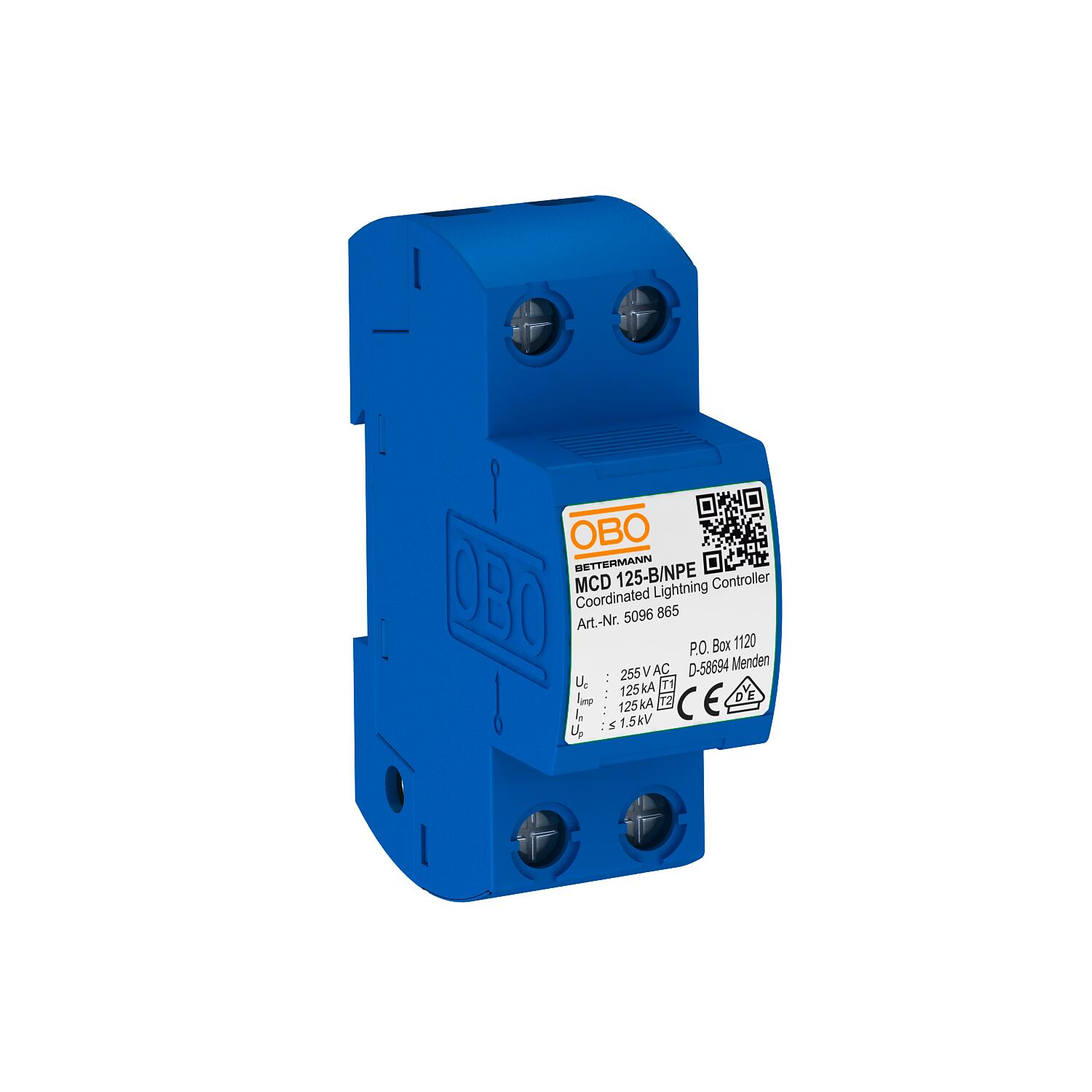

Ogranicznik przepięć kombi, 1-biegunowy + NPE
Nr kat. 5096865 | EAN 4012195541394
- Opis produktu
-
Opis produktuOgranicznik przepięć Typu 1+2, N-PE, do zastosowania w układach sieci TN-S i TT.
MCD 125-B / NPE: Skoordynowany iskiernik N-PE typu 1 + 2 zgodnie z EN 61643-11. Dla strefy 0 do 2 (LPZ) zgodnie ze strefowa koncepcją ochrony odgromowej zgodnie z IEC 61312-1 lub VDE 0185-305.
• Wydajność ogranicznika 125 kA (10/350 µs)
• Zgodny z VDE-AR-N 4100
• Zawiera zaślepki wtykowe do identyfikacji połączeń
• Poziom ochrony <1,5 kV, umożliwia bezpieczną ochronę urządzeń końcowych
• Zamknięty, bezwydmuchowy iskiernik
Zastosowanie: Zakłady i budynki przemysłowe z zewnętrzną ochroną odgromową klas I do IV.
-
- Dane techniczne
-
Dane techniczne

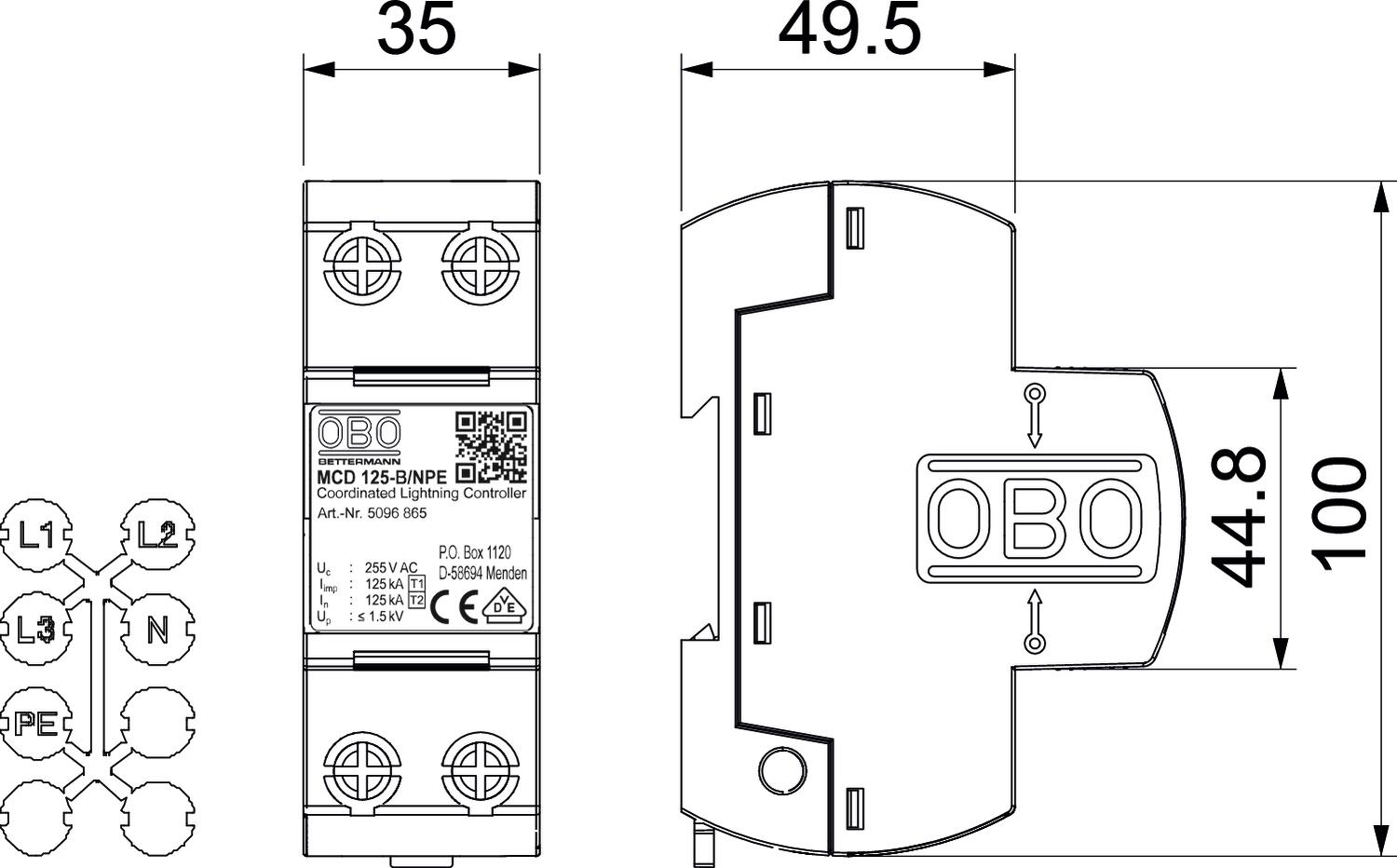

Czas zadziałania <100 ns Długość 100 mm Inny kształt sieci brak Klasa testu Typ 1 tak Klasa testu Typ 2 tak Kształt sieci inne Kształt sieci DC brak Kształt sieci IT brak Kształt sieci TN tak Kształt sieci TN-C brak Kształt sieci TN-C-S tak Kształt sieci TN-S tak Kształt sieci TT tak Liczba biegunów N/PE Liczba biegunów 1 LPZ 0→2 najwyższe napięcie ciągłe AC 255 V Najwyższe napięcie trwałej pracy (N-PE) 255 V Napięcie znamionowe AC (50 / 60 Hz) 230 V OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy) 125 A Prąd impulsowy (10/350 μs) 125 kA Prąd impulsowy (10/350) [łącznie] 125 kA Prąd wyładowczy (8/20 µs) [łącznie] 125 kA Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 50 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 10 mm² SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Sygnalizacja żadne Szerokość 35 mm Temperatura eksploatacji maks. 85 °C Temperatura eksploatacji min. -40 °C Wydmuchowy brak Wykonanie 1-biegunowy kompletny; 255V Wymiar 255V Wysokość 69 mm Zatwierdzenia VDE zdalna sygnalizacja brak Zdolność gaszenia prądu następczego (eff) [N-PE] 0,1 kA Znamionowy prąd wyładowczy (8/20 µs) 125 kA Znamionowy prąd wyładowczy (8/20µs) [N-PE] 125 kA - Wszystkie typy
- Do pobrania
-
Karta danych technicznych MCD 125-B NPE / 5096865 , 0.21MB , pdfKatalog Surge protection , 28.42MB , pdfDeklaracja zgodności UE MCD 125-B NPE / 5096865 , 0.13MB , pdfREACH Deklaracja zgodności MCD 125-B NPE / 5096865 , 0.13MB , pdfRoHS Deklaracja zgodności MCD 125-B NPE / 5096865 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) VDE zatwierdzenie znaku MCD-125 , 0.12MB , pdfPomoc przy doborze Systemy ochrony przeciwprzepięciowej TBS - Pomoc w doborze , 2.00MB , pdfPomoc przy doborze Pomoc przy doborze ochrony przeciwprzepięciowej , 0.30MB , pdfInstrukcja montażu Informacja techniczna MCD 125-B/NPE , 0.07MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
