Ogranicznik przepięć, 3-biegunowy + NPE, z optyczną sygnalizacją uszkodzenia 3+N/PE | 255 | IP 20

Ogranicznik przepięć, 3-biegunowy + NPE, z optyczną sygnalizacją uszkodzenia

Nr kat. 5096836 | EAN 4012195288299

Nr kat. / Typ	5096836 / MCD 50-B 3+1-OS

Liczba biegunów	3+N/PE

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

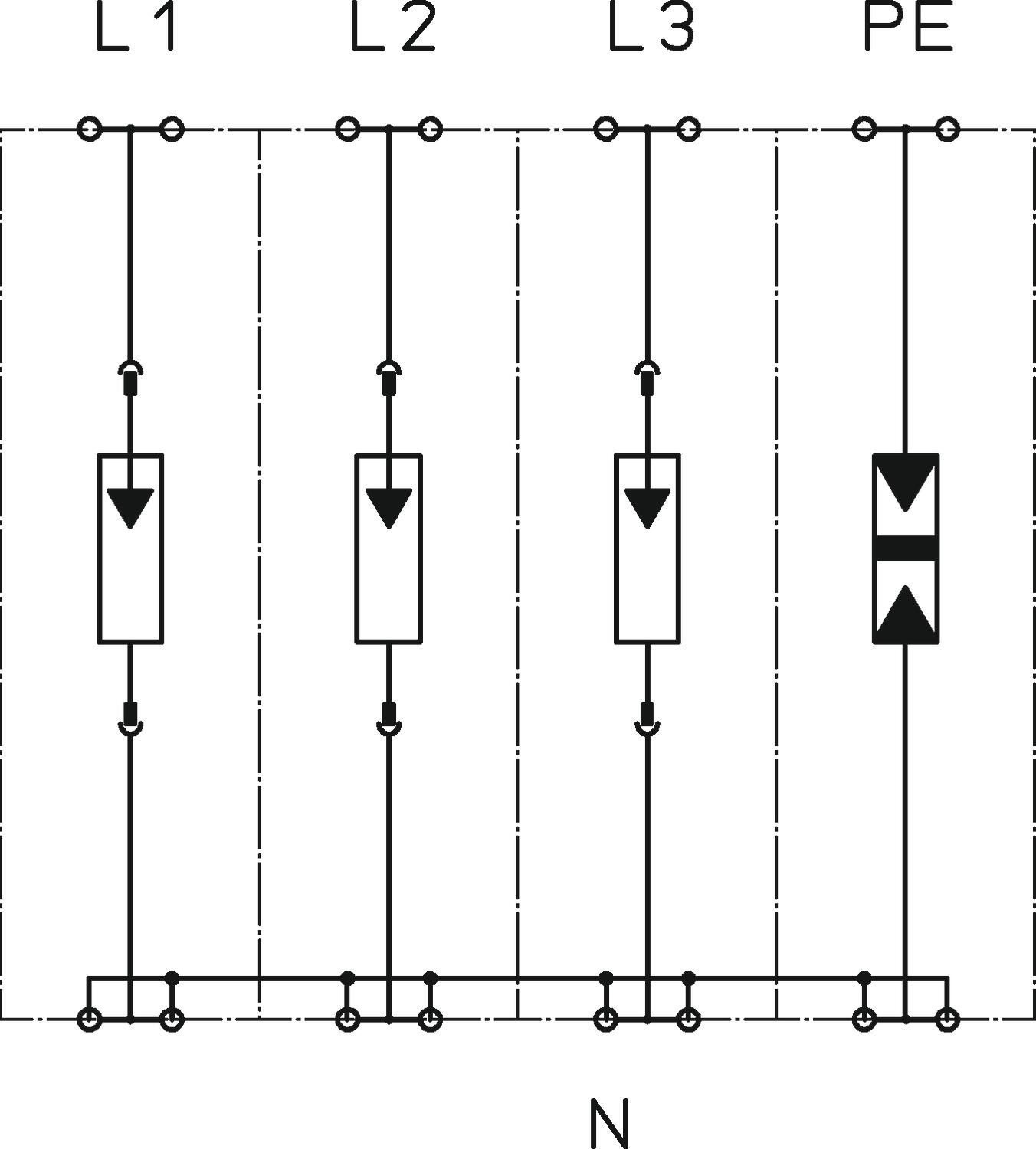

Ogranicznik Przepięć Typu 1+2, 4-biegunowy z optyczną sygnalizacją uszkodzenia, do stosowania w sieciach TN-S i TT.

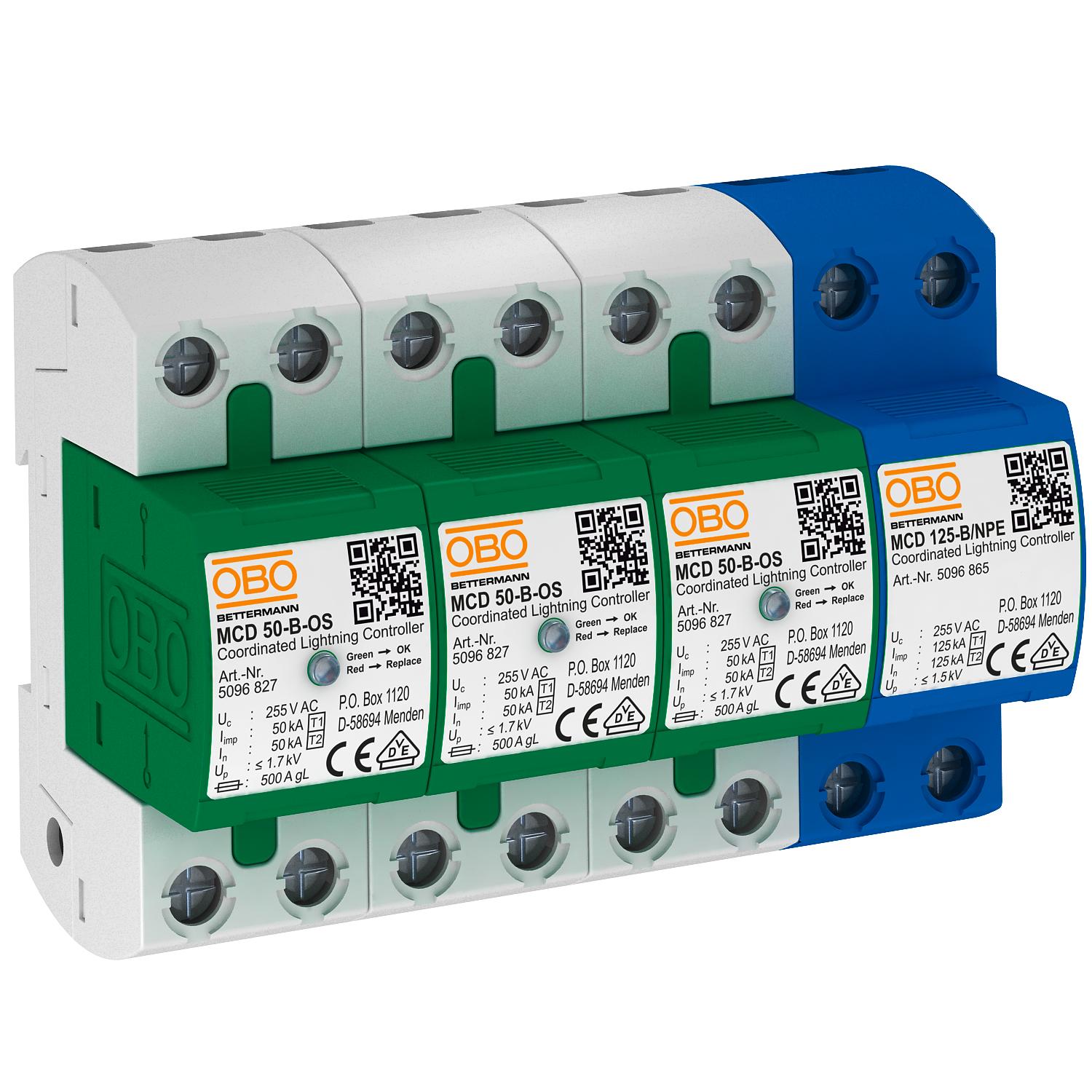

Kompletnie zmontowany i gotowy do podłączenia, składający się z: 3 x MCD 50-B-OS: Skoordynowany ogranicznik Typu 1+2 wg EN 61643-11.

1 x MCD 125-B/NPE: Skoordynowany iskiernik N-PE Typu 1+2 wg EN 61643-11 do stosowania w systemach TN-S i TT.

W strefie 0 do 1 zgodnie ze strefową koncepcją ochrony odgromowej wg z IEC 61312-1 lub VDE 0185-305.

• Wyrównanie potencjałów ochrona odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność odprowadzania prądu piorunowego 50 kA (10/350) na biegun i do 125 kA (10/350) łącznie
• Poziom ochrony <1,7 kV, umożliwia ochronę urządzeń końcowych
• Wytrzymałość zwarciowa 10 kA, dodatkowe dobezpieczenie ogranicznika do 500 A gL/gG
• Pobór mocy <26 mW/biegun
• Zamknięty, bezwydmuchowy iskiernik

Zastosowanie: Zakłady i budynki przemysłowe z zewnętrzną ochroną odgromową klas I do IV.

Dane techniczne

Dane techniczne

Czas zadziałania	<100 ns

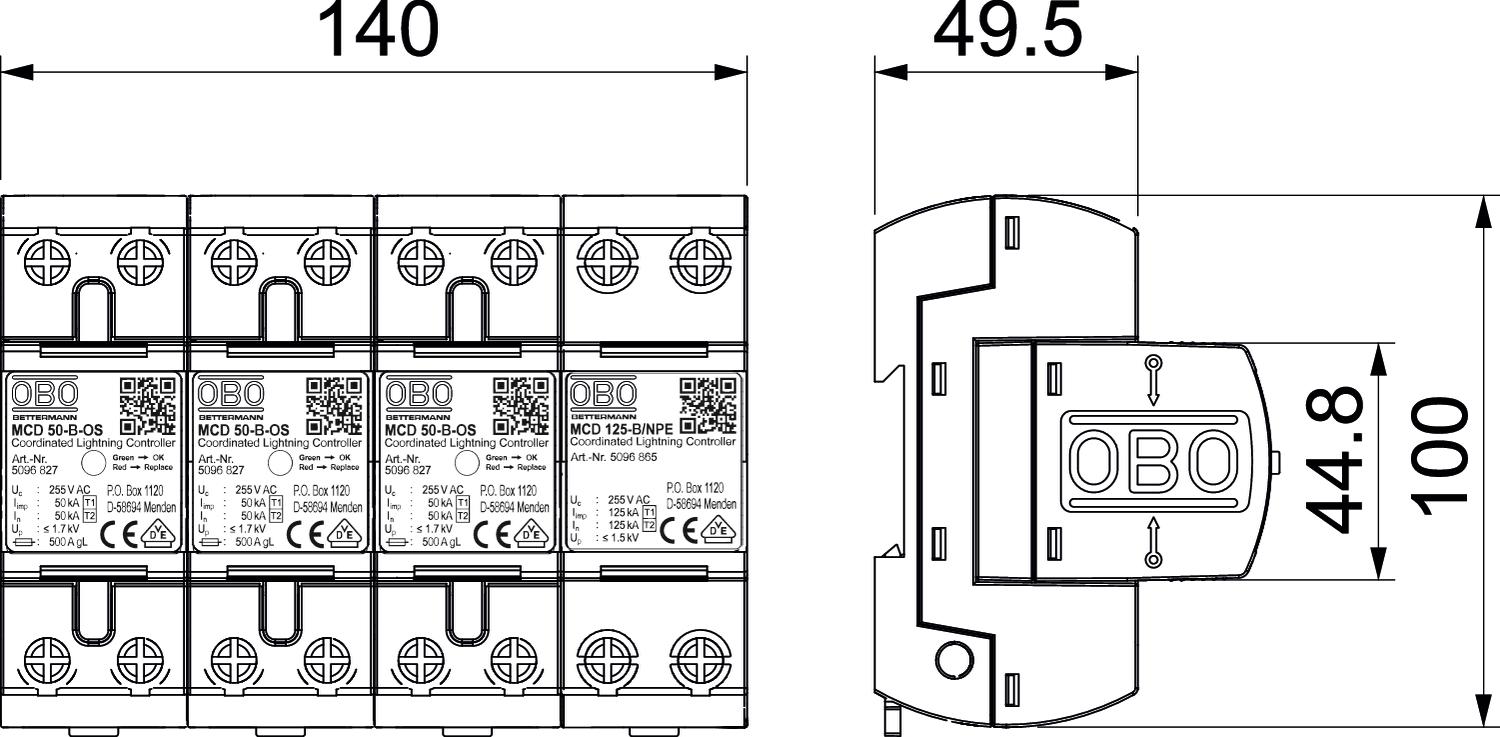

Długość	100 mm
Inny kształt sieci	brak
Klasa testu Typ 1	tak
Klasa testu Typ 2	tak
Kształt sieci	TN-S, TT
Kształt sieci DC	brak
Kształt sieci IT	brak
Kształt sieci TN	tak
Kształt sieci TN-C	brak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	3+N/PE
Liczba biegunów	1
LPZ	0→2
Maks. zabezpieczenie nadprądowe po stronie sieci	500
Maksymalne zabezpieczenie	500 A
najwyższe napięcie ciągłe AC	255 V
Najwyższe napięcie trwałej pracy (L-N)	255 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,7
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	125 A
Prąd impulsowy (10/350 μs)	50 kA

Prąd impulsowy (10/350) [łącznie]	125 kA
Prąd wyładowczy (8/20 µs) [łącznie]	125 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Szerokość	140 mm
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	3+1 polowy
Wymiar	255V
Wysokość	69 mm
Wytrzymałość zwarciowa	10 kA
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	10 kA
Zatwierdzenia	VDE
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Znamionowy prąd wyładowczy (8/20 µs)	50 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	50 kA
Znamionowy prąd wyładowczy (8/20µs) [N-PE]	125 kA
