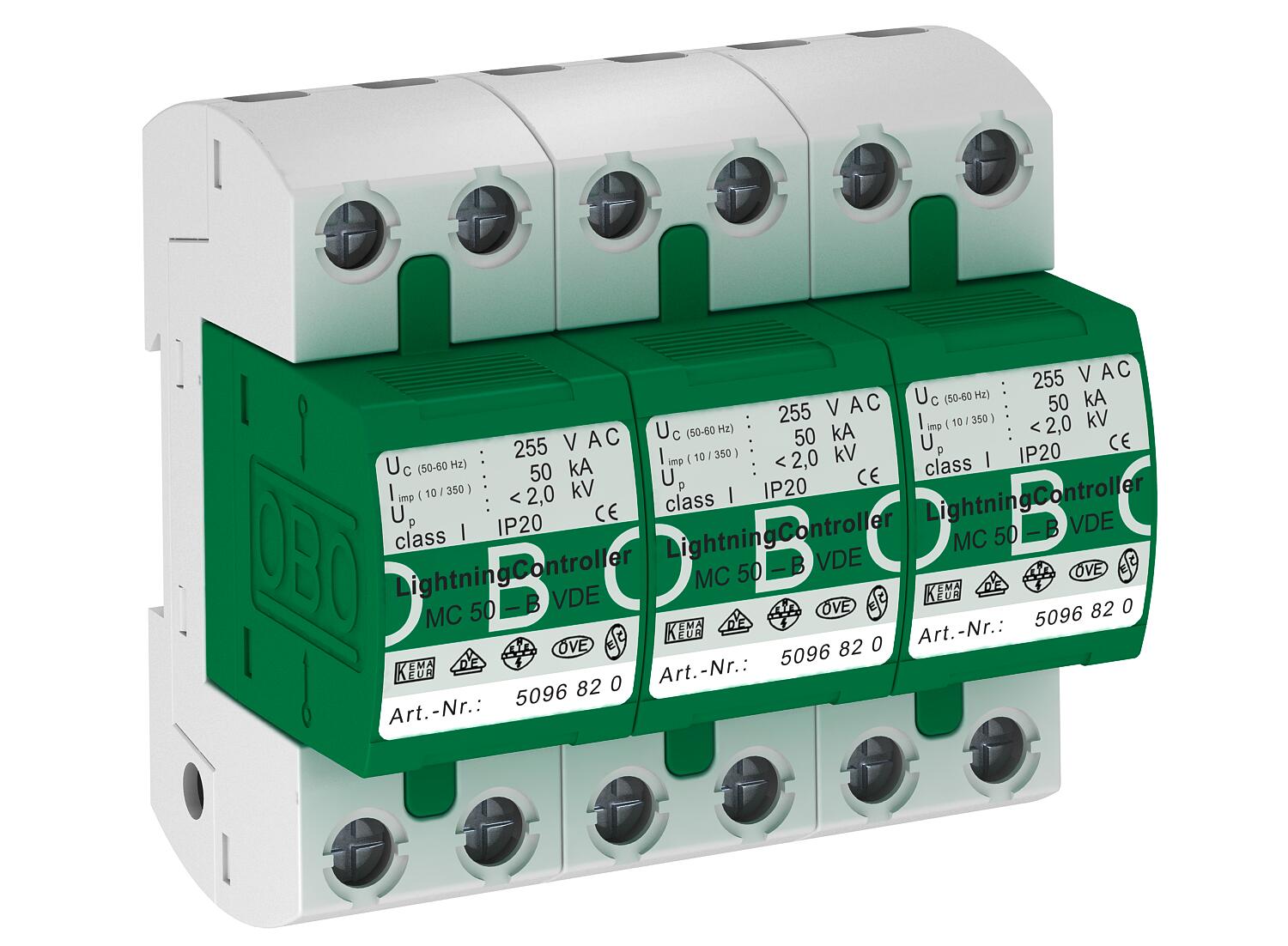

Ogranicznik przepięć 3-biegunowy

Name: Ogranicznik przepięć 3-biegunowy
Brand: OBO Bettermann
SKU: 5096876

Nr kat. 5096876 | EAN 4012195077046

Opis produktu

Opis produktu

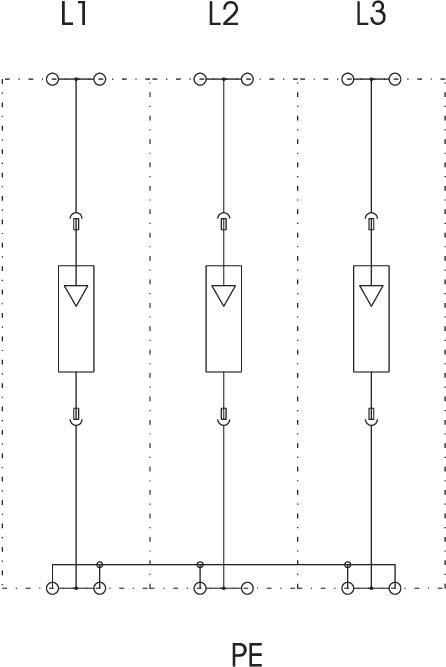

Ogranicznik przepięć, 3-biegunowy, do stosowania w sieciach TN-C:

Kompletne urządzenie, składające się z podstawy i wkładek, wstępnie zmontowane i gotowe do podłączenia. Ogranicznik Typu 1 zgodnie z EN 61643-11 do stref 0 do 1 (LPZ) zgodnie ze strefową koncepcją ochrony odgromowej wg IEC 61312-1 lub DIN VDE 0185-305.

• Zgodny z VDE-AR-N 4100
• Wymienne wkładki
• Wydajność rozładowania 50 kA (10/350 µs) na biegun
• Napięciowy poziom ochrony < 2,0 kV
• Zdolność gaszenia prądu następczego 25 kA Ipeak
• Zawiera zaślepki wtykowe do identyfikacji połączeń
• Zamknięty, bezwydmuchowy iskiernik: do stosowania w standardowych rozdzielnicach elektrycznych.

Przykład zastosowania: zakłady przemysłowe; Ogranicznik zgodny z VDE-AR-N 4100 do montażu przedlicznikowego.

Wskazówka: jako odcinek odsprzęgający do koordynacji energetycznej z drugim stopniem ochrony wymagany jest kabel o długości 5 m.

Dane techniczne

Dane techniczne

Czas zadziałania	<100 ns

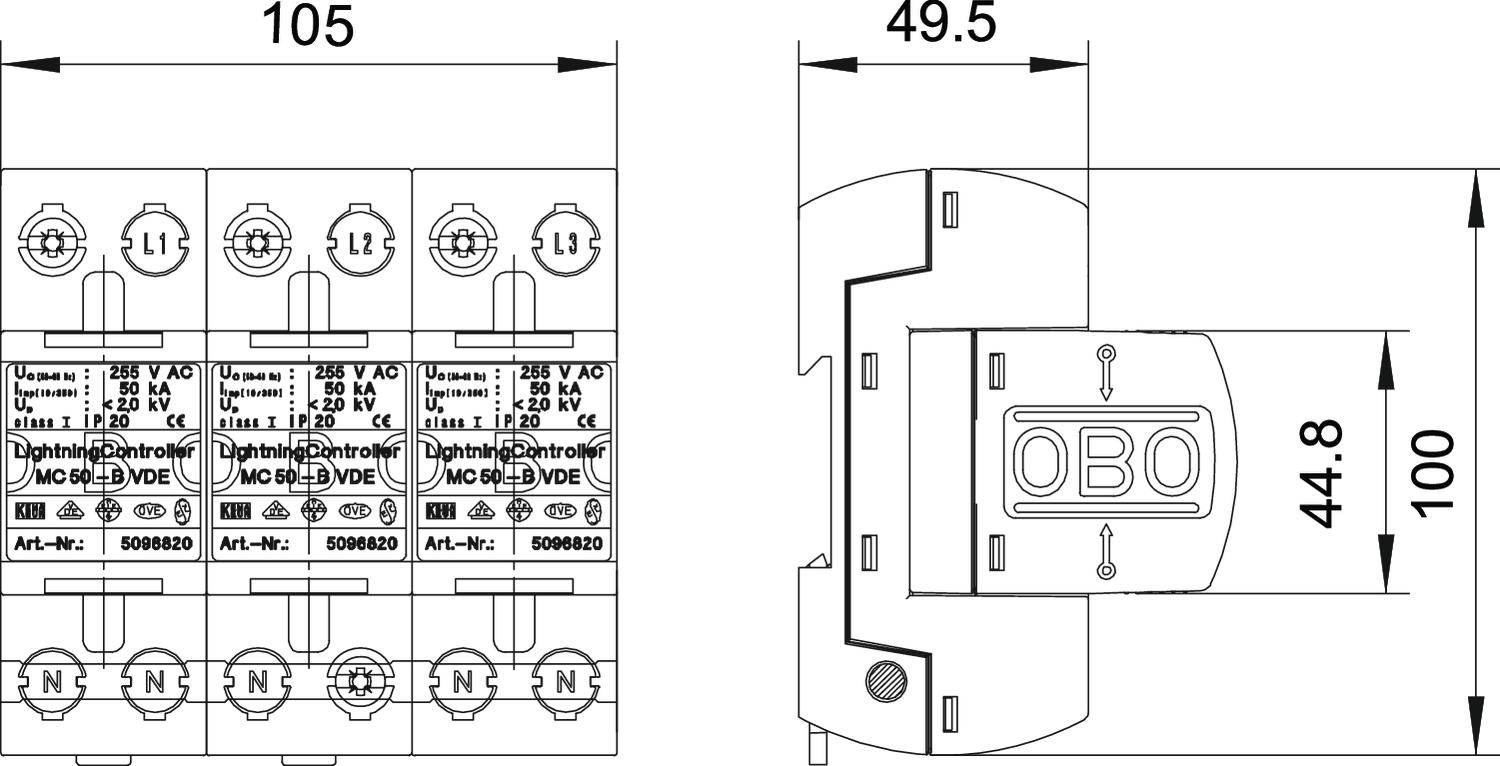

Długość	100 mm
Klasa testu Typ 1	tak
Kształt sieci	inne
Liczba biegunów	3
LPZ	0→1
Maks. zabezpieczenie nadprądowe po stronie sieci	500
Maksymalne zabezpieczenie	500 A
najwyższe napięcie ciągłe AC	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Prąd impulsowy (10/350 μs)	50 kA
Prąd impulsowy (10/350) [łącznie]	150 kA
Prąd wyładowczy (8/20 µs) [łącznie]	150 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 1

SPD zgodnie z IEC 61643-1	klasa I
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	żadne
Szerokość	105 mm
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wersja zabezpieczona przed wybuchem	brak
Wydmuchowy	brak
Wykonanie	3-biegunowy
Wymiar	255V
Wysokość	69 mm
Wytrzymałość zwarciowa	25 kA
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	25 kA
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	10 kA
Znamionowy prąd wyładowczy (8/20 µs)	50 kA
