Ogranicznik przepięć 3-biegunowy 3 | 255 | IP 20

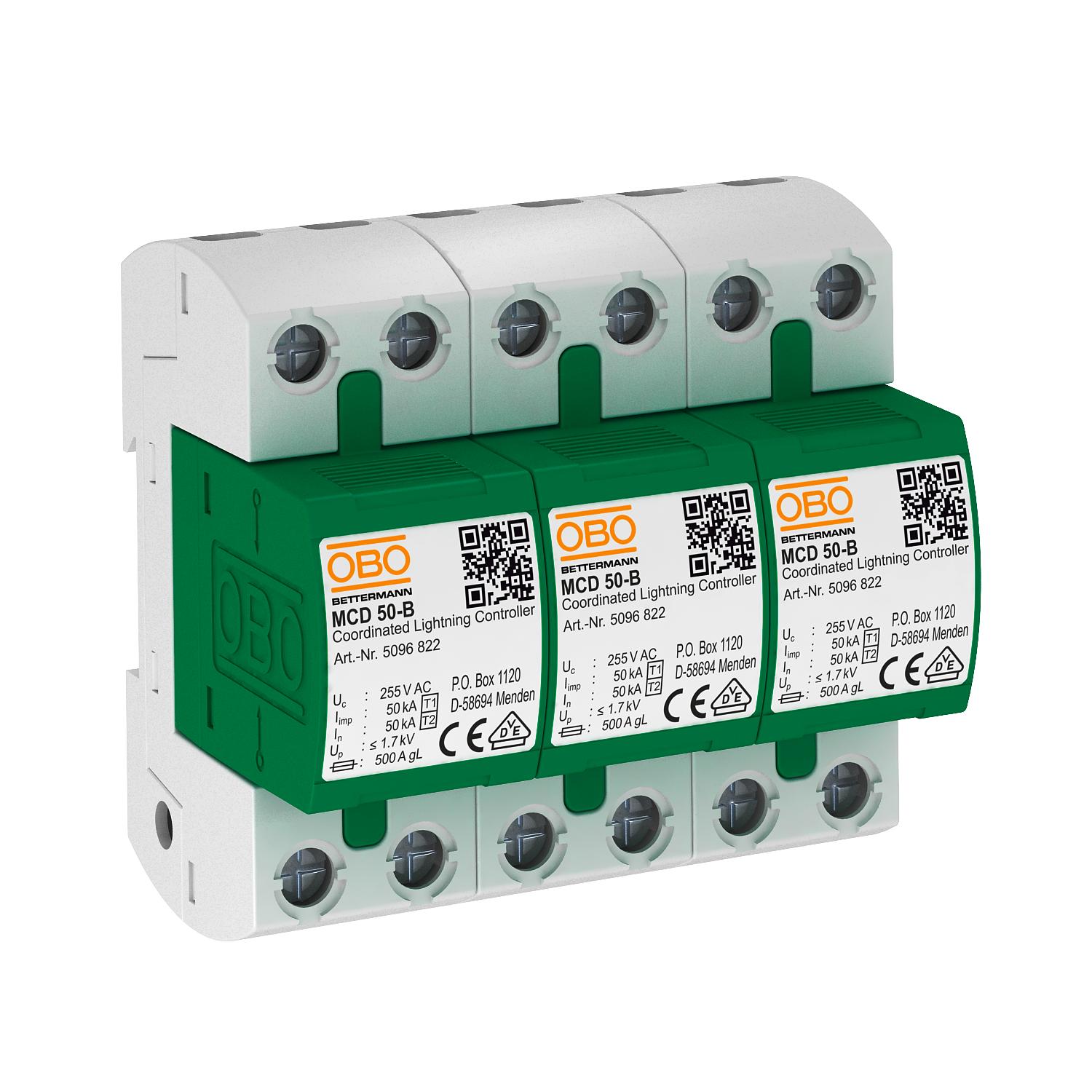

Ogranicznik przepięć 3-biegunowy

Nr kat. 5096877 | EAN 4012195077077

Nr kat. / Typ	5096877 / MCD 50-B 3

Liczba biegunów	3

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć, 3-biegunowy, do zastosowania w sieci TN-C.

Całkowicie zmontowany i gotowy do podłączenia, składający się z: 3 x MCD 50-B: Skoordynowany ogranicznik ypu 1+2 EN 61643-11. Dla strefy 0 do 2 (LPZ) zgodnie ze strefowa koncepcją ochrony odgromowej zgodnie z IEC 61312-1 lub VDE 0185-305.

• Wyrównanie potencjałów ochrony odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność odprowadzania prądu piorunowego 50 kA (10/350) na biegun i do 150 kA (10/350) łącznie
• Poziom ochrony <1,7 kV, umożliwia ochronę urządzeń końcowych
• Wytrzymałość zwarciowa 10 kA, dodatkowe dobezpieczenie ogranicznika do 500 A gL/gG
• Dedykowany do stosowania w obszarze przedlicznikowym zgodnie z VDE-AR-N 4100
• Zamknięte, bezwydmuchowe iskierniki

Zastosowanie: Zakłady i budynki przemysłowe z zewnętrzną ochroną odgromową klas I do IV.

Dane techniczne

Dane techniczne

Czas zadziałania	<100 ns

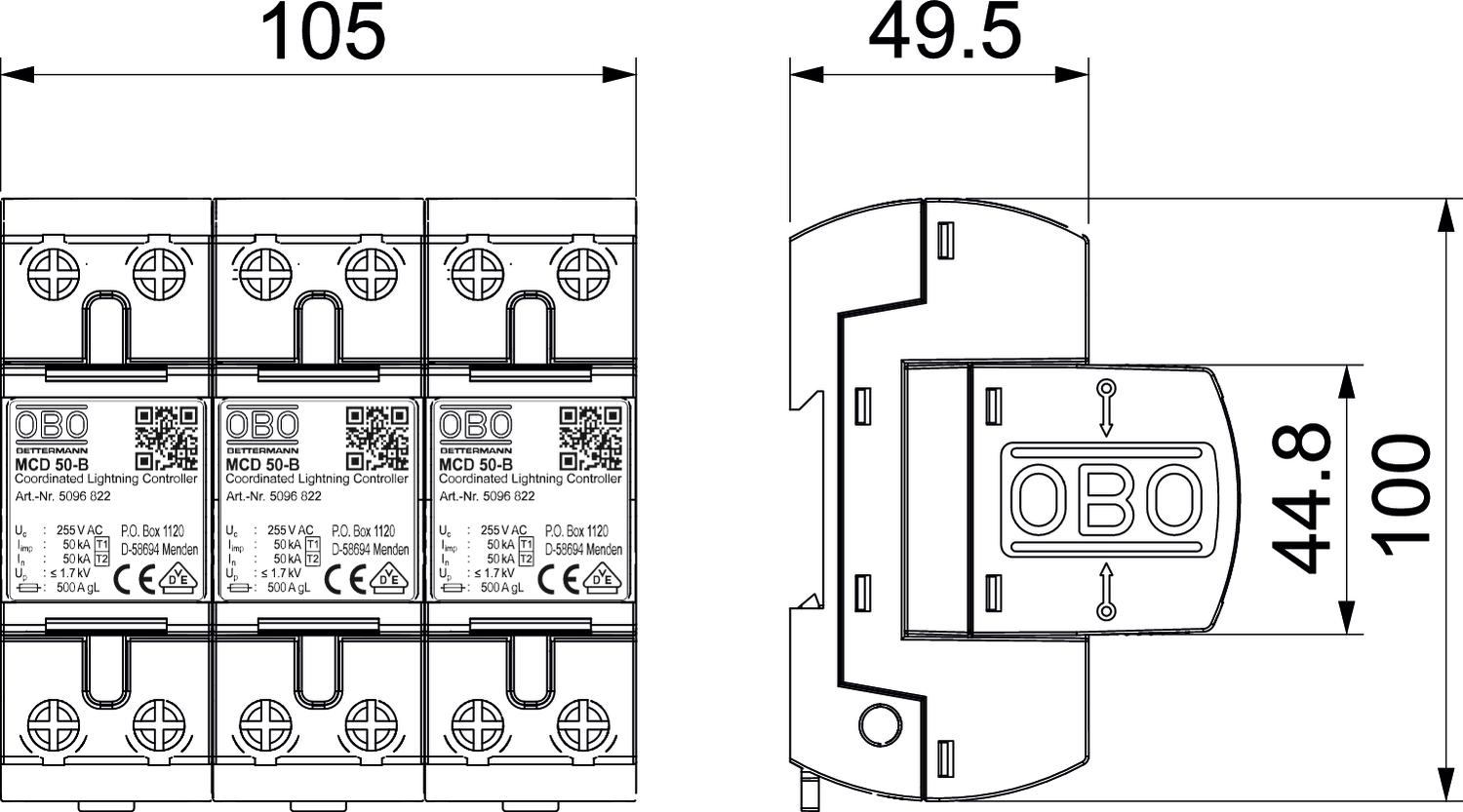

Długość	100 mm
Inny kształt sieci	brak
Klasa testu Typ 1	tak
Klasa testu Typ 2	tak
Kształt sieci	TN-C
Kształt sieci DC	brak
Kształt sieci IT	brak
Kształt sieci TN	tak
Kształt sieci TN-C	tak
Kształt sieci TN-C-S	brak
Kształt sieci TN-S	brak
Kształt sieci TT	brak
Liczba biegunów	3
Liczba biegunów	1
LPZ	0→2
Maks. zabezpieczenie nadprądowe po stronie sieci	500
Maksymalne zabezpieczenie	500 A
najwyższe napięcie ciągłe AC	255 V
Najwyższe napięcie trwałej pracy (L-N)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,7
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	125 A
Prąd impulsowy (10/350 μs)	50 kA

Prąd impulsowy (10/350) [łącznie]	150 kA
Prąd wyładowczy (8/20 µs) [łącznie]	150 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	żadne
Szerokość	105 mm
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	3-biegunowy
Wymiar	255V
Wysokość	69 mm
Wytrzymałość zwarciowa	10 kA
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	10 kA
Zatwierdzenia	VDE
zdalna sygnalizacja	brak
Znamionowy prąd wyładowczy (8/20 µs)	50 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	50 kA
