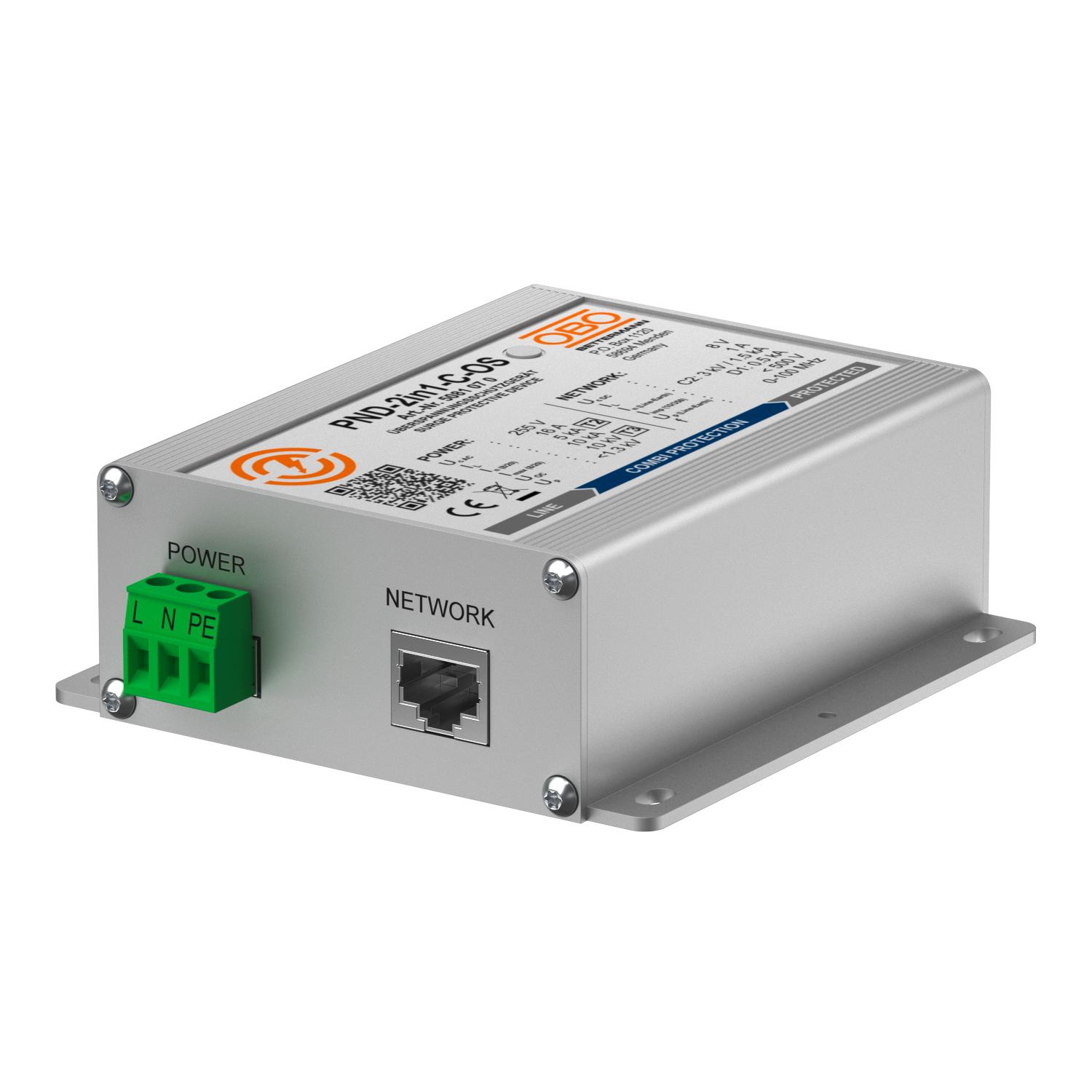

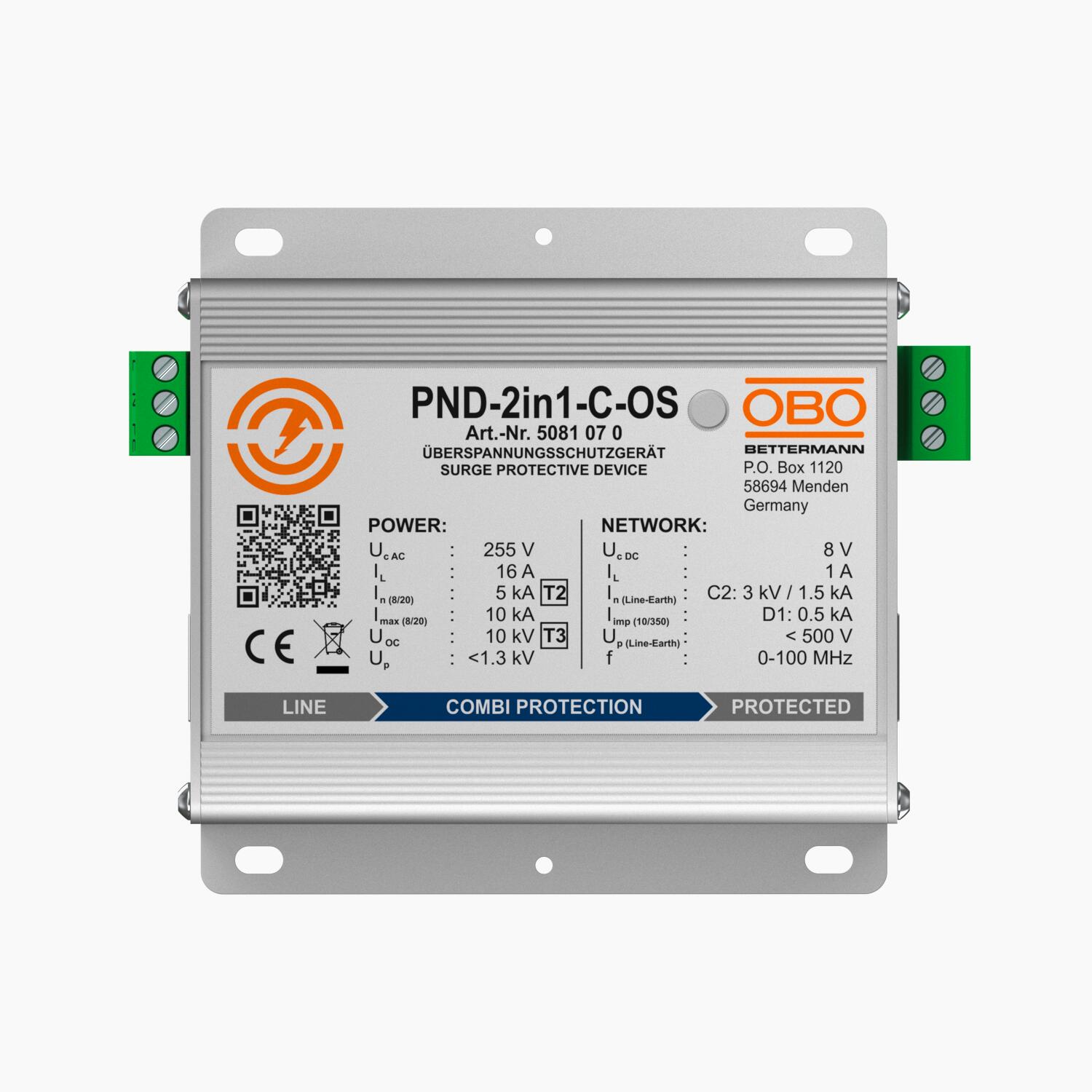

Ogranicznik przepięć 2w1 do systemów kamer CCTV

Nr kat. 5081070 | EAN 4012196676965

Nr kat. / Typ	5081070 / PND-2in1-C-OS

najwyższe napięcie ciągłe DC	8 V

System wtykowy	RJ45 8(8)

Opis produktu

Opis produktu

Kombinowane urządzenie zabezpieczające do systemów TV/kamer na protokole IP

• Ochrona zasilania i przesyłu danych za pomocą tylko jednego urządzenia
• w aluminiowej obudowie
• Prosty montaż z wtyczką adaptera

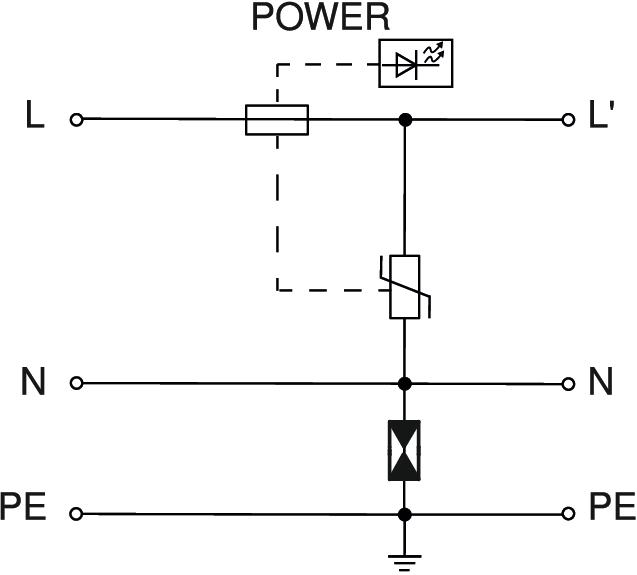

• dwustopniowy obwód zabezpieczający
• 3-biegunowe połączenie obwodu zasilania
• Połączenie RJ45 do interfejsu danych
• z optyczną sygnalizacją LED (OS)
• Łącznie z zestawem do montażu na szynie montażowej

Zastosowanie: do ochrony CCTV, sygnałów wideo; (IP) kamery lub systemy TV

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Częstotliwość graniczna	100 MHz

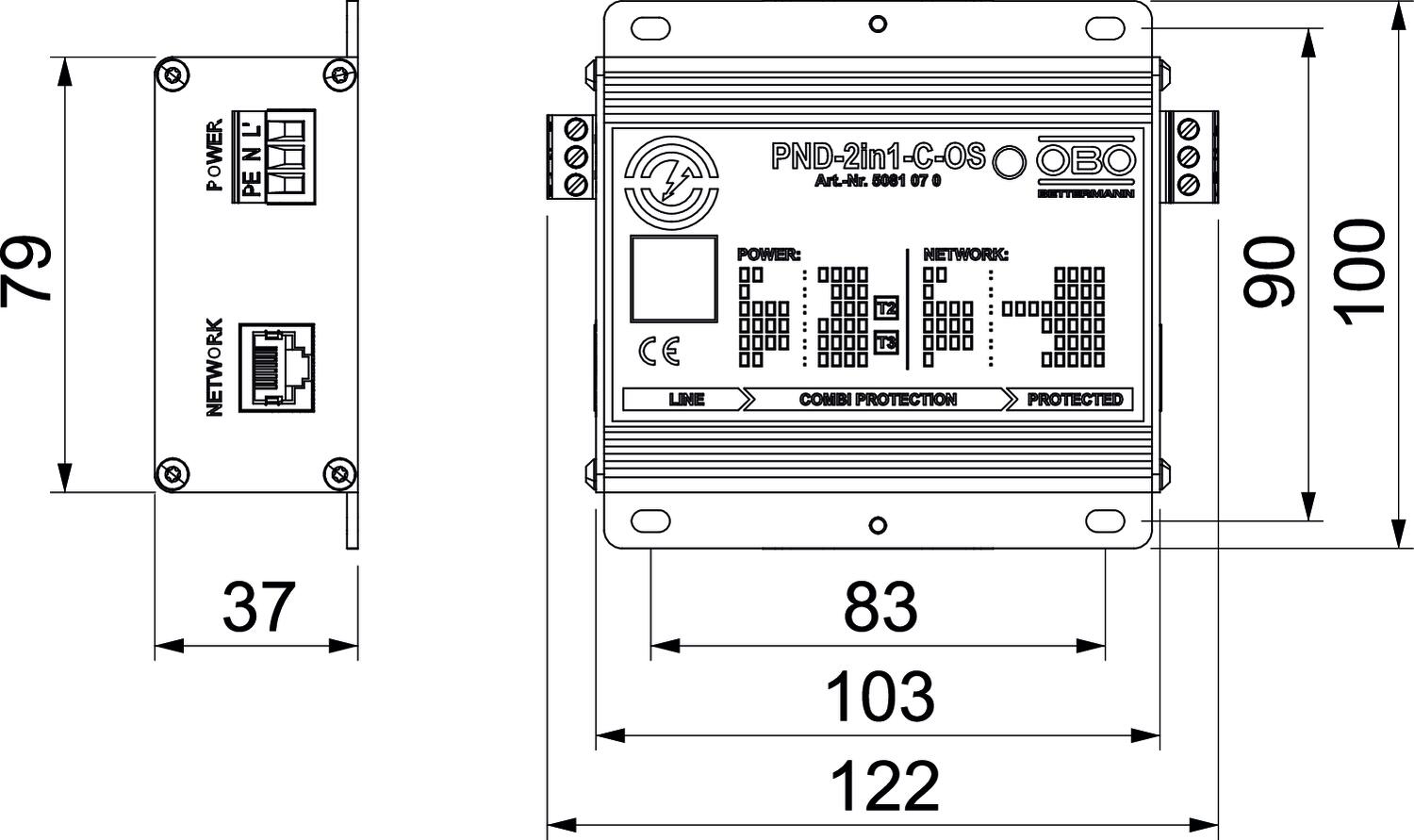

Długość	122,5 mm
Ekranowanie	bezpośrednio
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	1→3
Maksymalny prąd wyładowczy (8/20 μs)	10 kA
najwyższe napięcie ciągłe AC	5,65 V
najwyższe napięcie ciągłe DC	8 V
Najwyższe napięcie trwałej pracy (L-N)	255 V
Napięciowy poziom ochrony	<1,3 kV
Napięciowy poziom ochrony przewód - przewód	<40 V
Napięciowy poziom ochrony przewód - ziemia	<450 V
Osłona połączeń	tak
SPD zgodnie z EN 61643-11	Typ 2+3

SPD zgodnie z IEC 61643-1	klasa II+III
SPD zgodnie z IEC 61643-21	Klasa I+II+III / D1+C2+C1
Stopień ochrony	IP 20
System wtykowy	RJ45 8(8)
Szerokość	100 mm
Uziemienie przez:	Przewód przyłączeniowy/szyna kołpakowa
Wymiar	230V
Wysokość	37,1 mm
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 3 kV / 1,5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C1: 0,3 kV / 0,15 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-20 °C
Znamionowy prąd obciążenia	16 A
Znamionowy prąd wyładowczy (8/20 µs)	5 kA
