Ogranicznik przepięć, 1-biegunowy, z sygnalizacją uszkodzenia 1 | 255 | IP 20

Ogranicznik przepięć, 1-biegunowy, z sygnalizacją uszkodzenia

Nr kat. 5096852 | EAN 4012195051466

Nr kat. / Typ	5096852 / MCD 50-B-OS

Liczba biegunów	1

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 1+2, 1-biegunowy, do stosowania w sieciach TN i TT:

MCD 50-B-OS: Skoordynowany ogranicznik Typu 1+2 zgodnie z EN 61643-11 z optyczną sygnalizacją. Dla stref 0 do 2 (LPZ) zgodnie ze strefową koncepcją ochrony odgromowej zgodnie z IEC 61312-1 lub DIN VDE 0185-305.

• Wydajność rozładowania 50 kA (10/350 µs) na biegun
• Pobór mocy <26 mW/biegun
• Poziom ochrony <1,7 kV, umożliwia ochronę urządzeń końcowych
• Zdolność gaszenia prądu następczego 25 kA Ipeak
• Zawiera zaślepki wtykowe do identyfikacji połączeń
• Zamknięty, bezwydmuchowy iskiernik
• Może być stosowany w standardowych rozdzielnicach elektrycznych.

Zastosowanie: Zgodnie ze strefową koncepcją ochrony przeciwprzepięciowej w instalacji elektrycznej.

Dane techniczne

Dane techniczne

Czas zadziałania	<100 ns

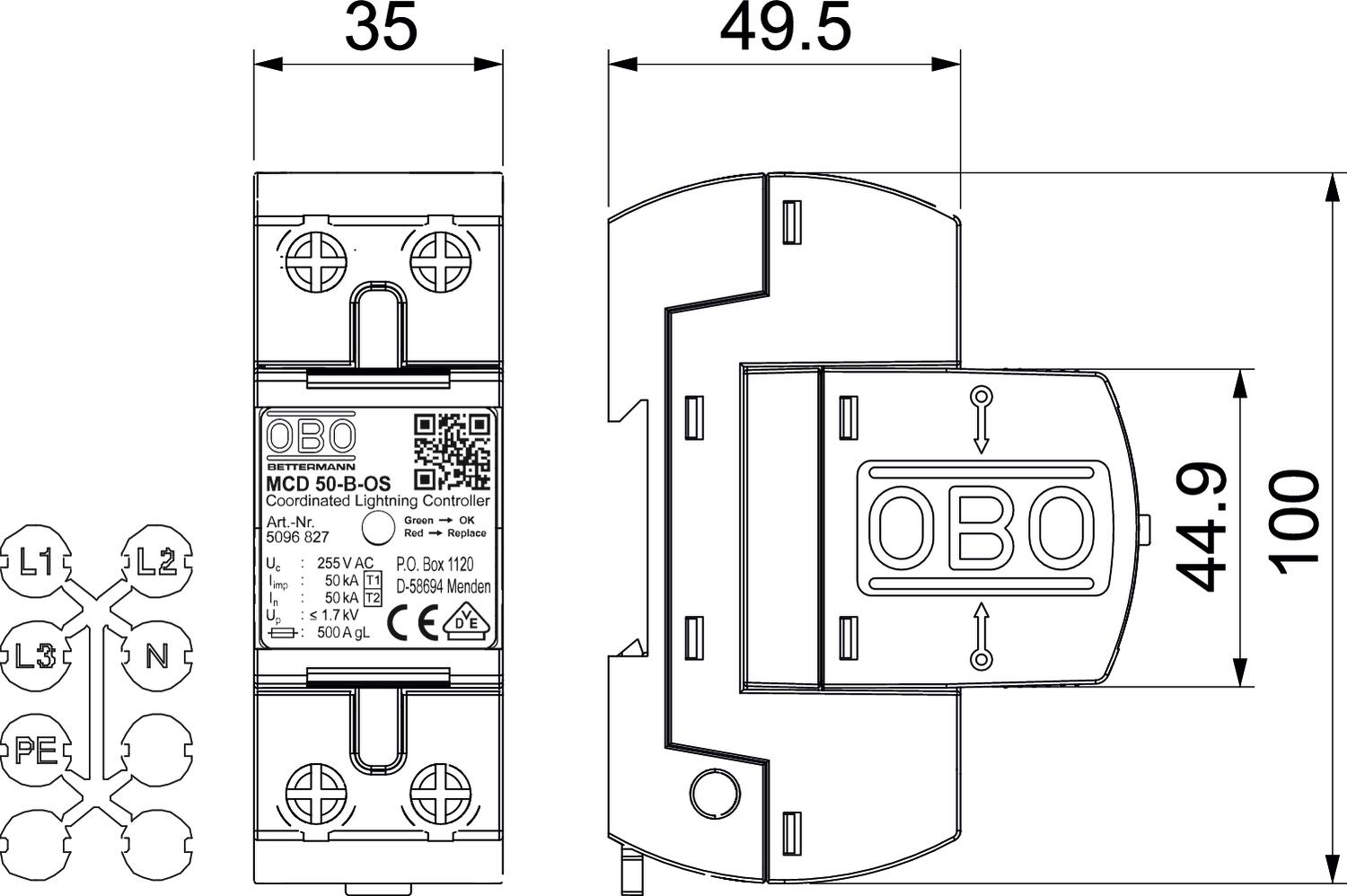

Długość	100 mm
Inny kształt sieci	brak
Klasa testu Typ 1	tak
Klasa testu Typ 2	tak
Kształt sieci	TN-S, TT
Kształt sieci DC	brak
Kształt sieci IT	brak
Kształt sieci TN	tak
Kształt sieci TN-C	tak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	1
Liczba biegunów	1
LPZ	0→2
Maks. zabezpieczenie nadprądowe po stronie sieci	500
Maksymalne zabezpieczenie	500 A
najwyższe napięcie ciągłe AC	255 V
Najwyższe napięcie trwałej pracy (L-N)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,7
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	125 A
Prąd impulsowy (10/350 μs)	50 kA

Prąd impulsowy (10/350) [łącznie]	50 kA
Prąd wyładowczy (8/20 µs) [łącznie]	50 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Szerokość	35 mm
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	1-biegunowy
Wymiar	255V
Wysokość	69 mm
Wytrzymałość zwarciowa	10 kA
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	10 kA
Zatwierdzenia	VDE
zdalna sygnalizacja	brak
Znamionowy prąd wyładowczy (8/20 µs)	50 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	50 kA
