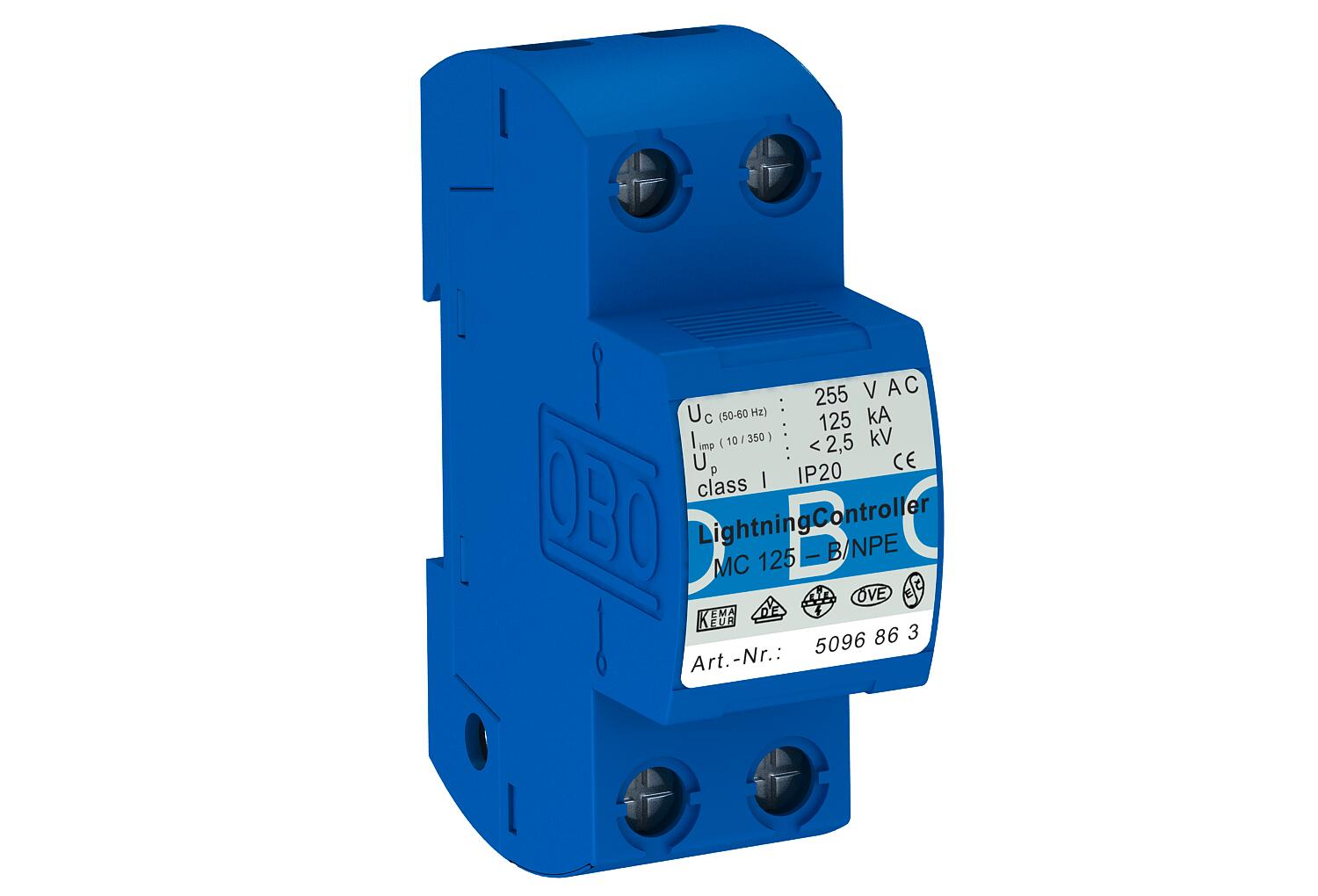

Ogranicznik przepięć, 1-biegunowy + NPE

Name: Ogranicznik przepięć, 1-biegunowy + NPE
Brand: OBO Bettermann
SKU: 5096863

Nr kat. 5096863 | EAN 4012195966449

Opis produktu

Opis produktu

Do stosowania w systemach TN-S i TT jako iskiernik N-PE typu 1 (klasa B) IEC 61643, dla strefy 0 do 1 (LPZ) zgodnie ze strefową koncepcją ochrony odgromowej zgodnie z IEC 61312-1 lub DIN VDE 0185- 305 Część 4 do stosowania jako iskiernik pomiędzy N i PE.

• Zgodny z VDE-AR-N 4100
• zdolność rozładowania 125 kA (10/350 µs)
• Zawiera zaślepki wtykowe do identyfikacji połączeń
• Poziom ochrony <2,5kV
• Hermetyzowany, bezwydmuchowy iskiernik: może być stosowany w standardowych rozdzielnicach

Przykład zastosowania: Ogranicznik zgodny z VDE-AR-N 4100 do montażu przedlicznikowego.

Wskazówka: jako odcinek odsprzęgający do koordynacji energetycznej z drugim stopniem ochrony wymagany jest kabel o długości 5 m.

Dane techniczne

Dane techniczne

Czas zadziałania	<100 ns

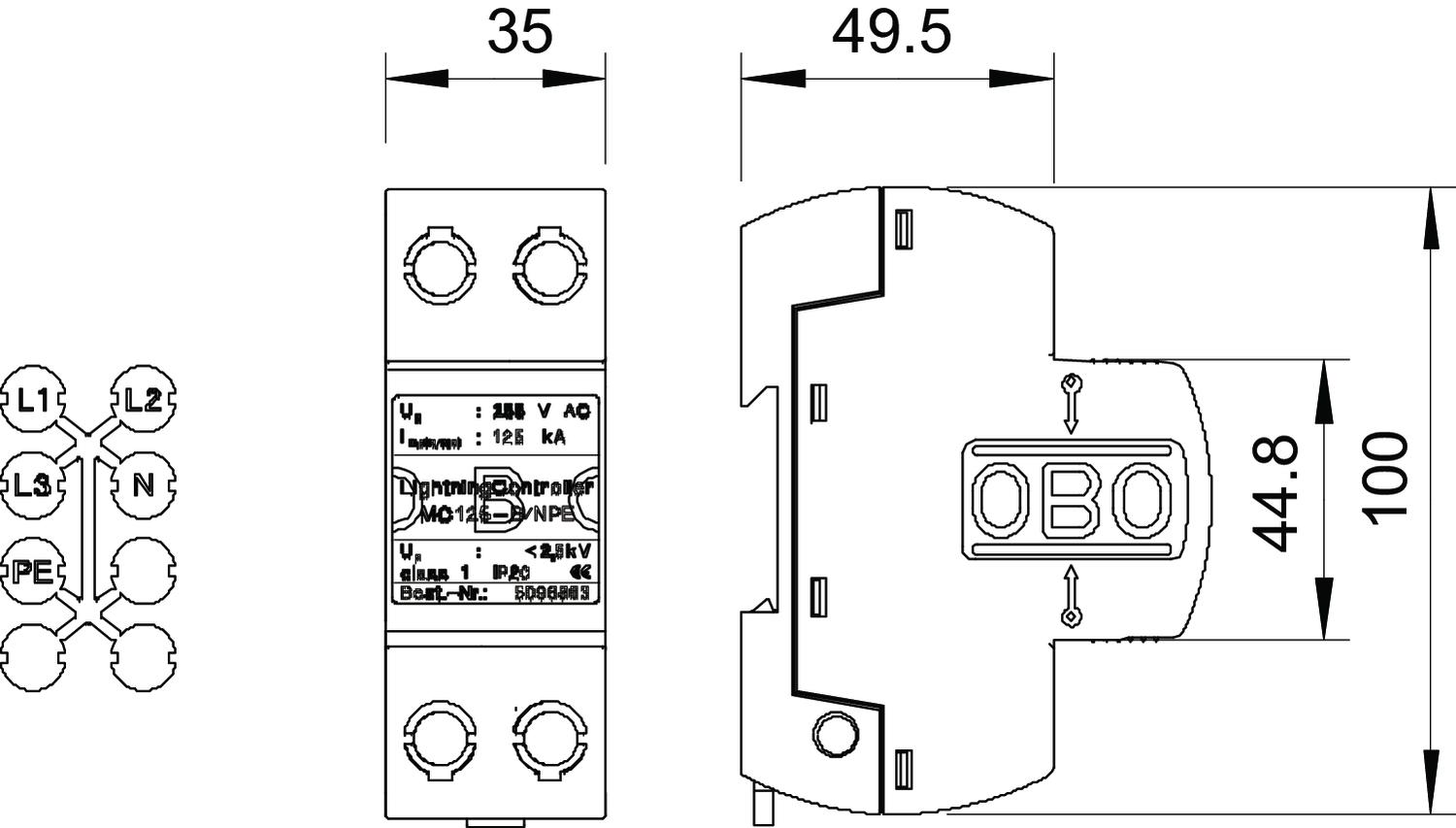

Długość	100 mm
Klasa testu Typ 1	tak
Kształt sieci	inne
Liczba biegunów	N/PE
LPZ	0→1
najwyższe napięcie ciągłe AC	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Prąd impulsowy (10/350) [łącznie]	125 kA
Prąd wyładowczy (8/20 µs) [łącznie]	125 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²
Ślad węglowy CO₂ (GWP) od kołyski po bramę	4,6271 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 1
SPD zgodnie z IEC 61643-1	klasa I

Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	żadne
Szerokość	35 mm
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wersja zabezpieczona przed wybuchem	brak
Wydmuchowy	brak
Wykonanie	1-biegunowy kompletny; 255V
Wymiar	255V
Wysokość	69 mm
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	0 kA
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
