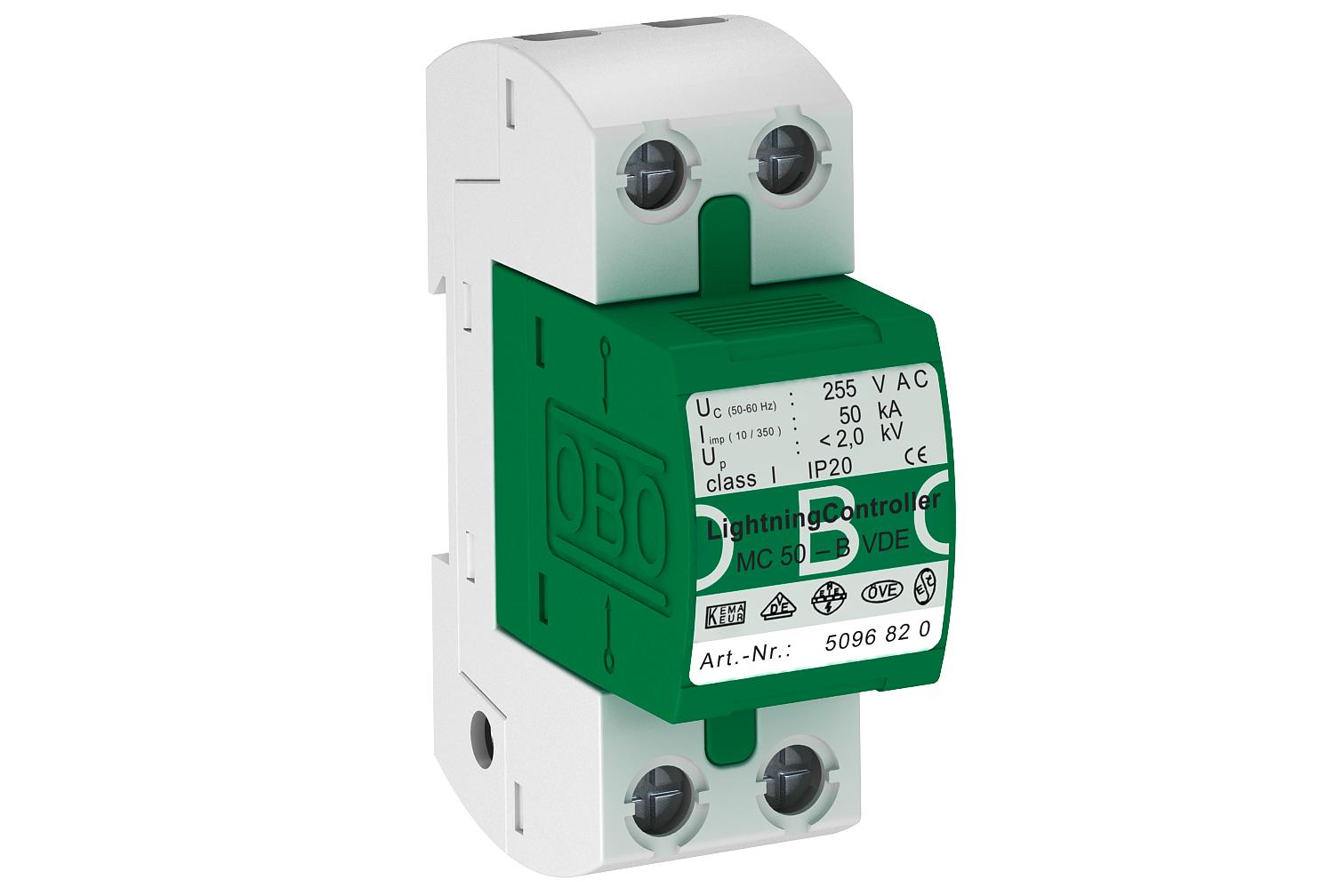

Ogranicznik przepięć, 1-biegunowy

Name: Ogranicznik przepięć, 1-biegunowy
Brand: OBO Bettermann
SKU: 5096847

Nr kat. 5096847 | EAN 4012195966388

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 1 zgodnie z DIN EN 61643-11 dla strefy 0 do 1 (LPZ). Do stosowania zgodnie ze strefową koncepcją ochrony odgromowej w IEC 61312-1 lub VDE 0185-305 (IEC 62305)

• Podstawa i wymienna wtykana wkładka
• Odporność na prąd impulsowy 50 kA (10/350 µs) na biegun
• Poziom ochrony <2,0 kV
• Zdolność gaszenia prądu następczego 25 kA Ipeak
• Zawiera zaślepki wtykowe do identyfikacji połączeń
• Hermetyczny, bezwydmuchowy iskiernik: może być stosowany w standardowych rozdzielnicach

Przykład zastosowania: zakłady przemysłowe; ogranicznik przepięć zgodny z wymaganiami VDE-AR-N 4100 dla obszaru przedlicznikowego.

Wskazówka: jako odcinek odsprzęgający do koordynacji energetycznej z drugim stopniem ochrony wymagany jest kabel o długości 5 m.

Dane techniczne

Dane techniczne

Czas zadziałania	<100 ns

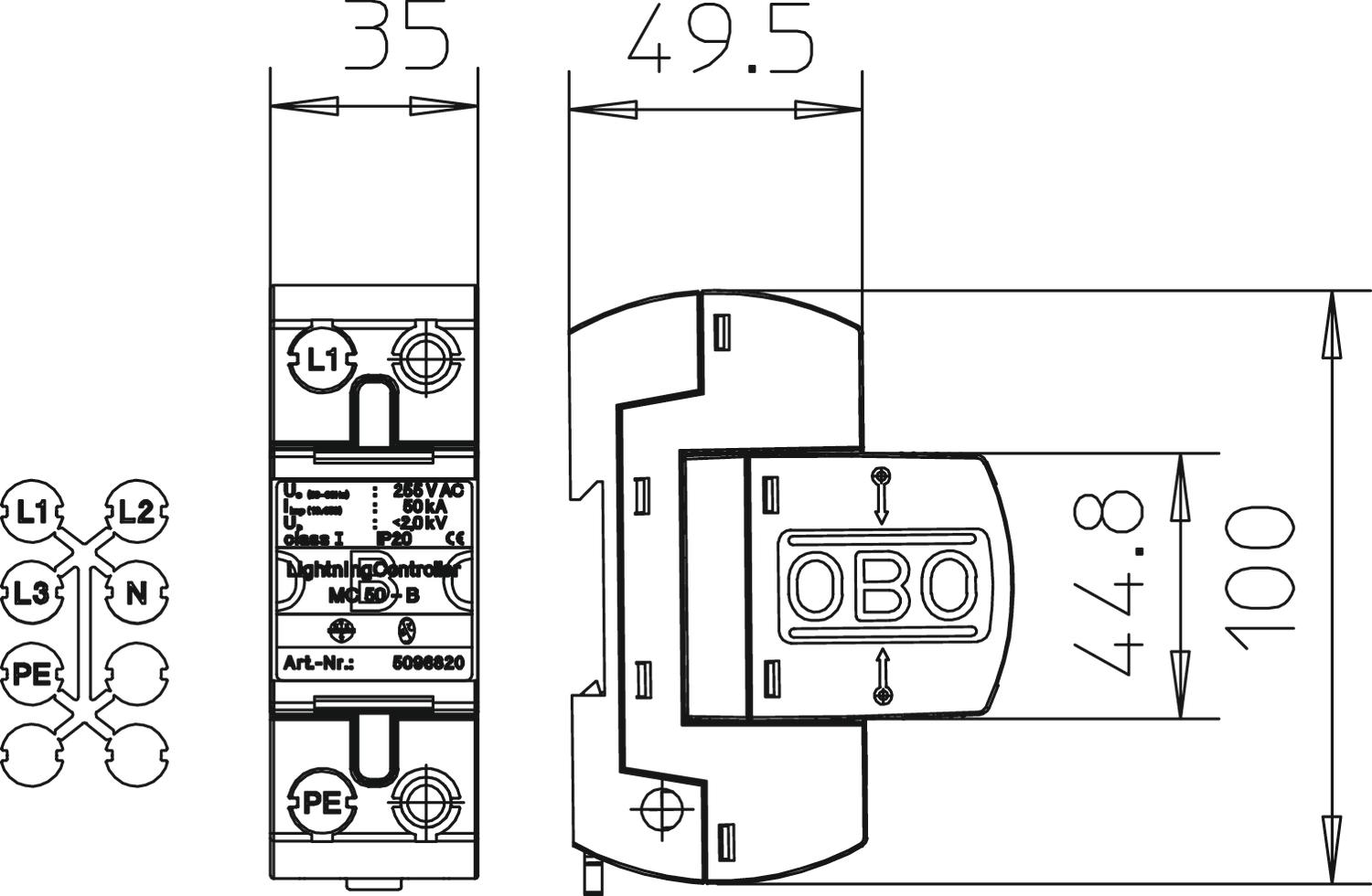

Długość	100 mm
Klasa testu Typ 1	tak
Kształt sieci	inne
Liczba biegunów	1
LPZ	0→1
Maks. zabezpieczenie nadprądowe po stronie sieci	500
Maksymalne zabezpieczenie	500 A
najwyższe napięcie ciągłe AC	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Prąd impulsowy (10/350 μs)	50 kA
Prąd impulsowy (10/350) [łącznie]	50 kA
Prąd wyładowczy (8/20 µs) [łącznie]	50 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 1
SPD zgodnie z IEC 61643-1	klasa I

SPD zgodnie z UL 1449	Typ 1
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	żadne
Szerokość	35 mm
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wersja zabezpieczona przed wybuchem	brak
Wydmuchowy	brak
Wykonanie	1-biegunowy kompletny; 255V
Wymiar	255V
Wysokość	69 mm
Wytrzymałość zwarciowa	25 kA
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	25 kA
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	10 kA
Znamionowy prąd wyładowczy (8/20 µs)	50 kA
