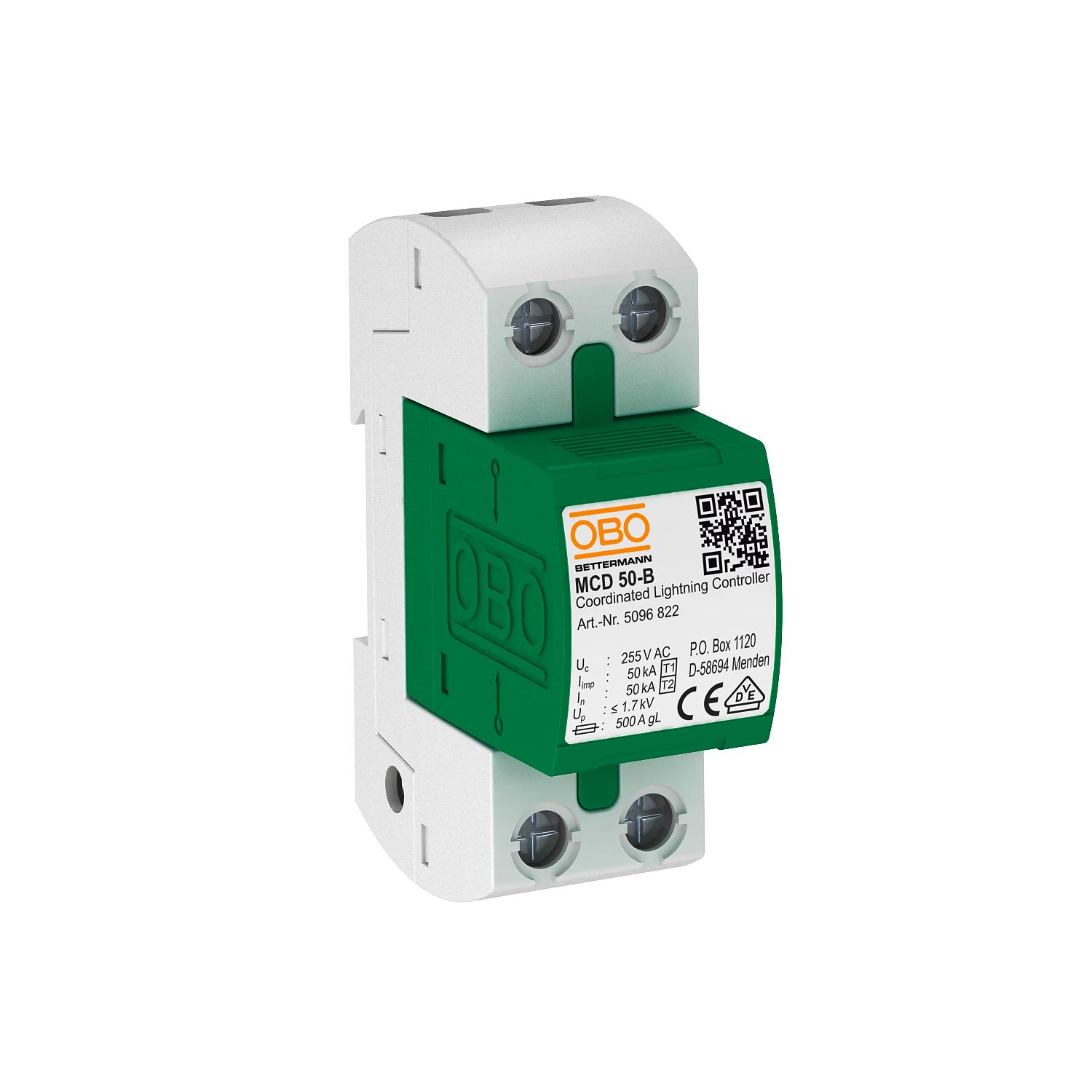

Ogranicznik przepięć, 1-biegunowy
Nr kat. 5096849 | EAN 4012195541158
- Opis produktu
-
Opis produktuOgranicznik Przepięć Typu 1+2 do stosowania w sieciach TN i TT
• Wyrównanie potencjałów w ochronie odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność odprowadzania prądów piorunowych 50 kA (10/350) na biegun i do 150 kA (10/350) łącznie
• Poziom ochrony <1,7 kV, umożliwia ochronę urządzeń końcowych
• Wytrzymałość zwarciowa 10 kA, bezpiecznik dobezpieczający ogranicznika do 500 A gL/gG
• może być instalowany w części przedlicznikowej
• iskierniki hermetyczne, bezwydmuchowe
Zastosowanie: Zakłady i budynki przemysłowe z zewnętrzną ochroną odgromową klas I do IV.
-
- Dane techniczne
-
Dane techniczne

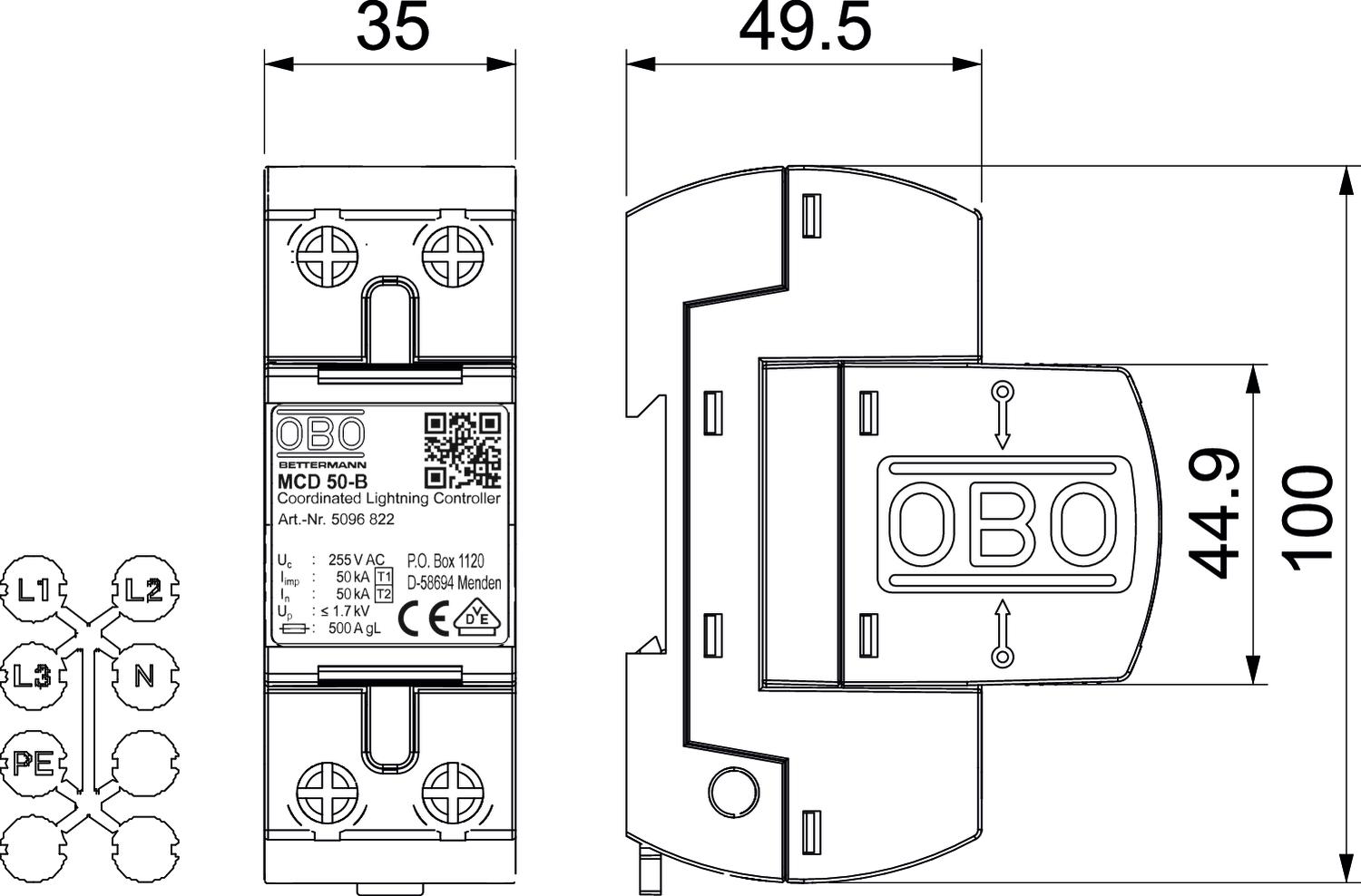

Czas zadziałania <100 ns Długość 100 mm Inny kształt sieci brak Klasa testu Typ 1 tak Klasa testu Typ 2 tak Kształt sieci TN Kształt sieci DC brak Kształt sieci IT brak Kształt sieci TN tak Kształt sieci TN-C tak Kształt sieci TN-C-S tak Kształt sieci TN-S tak Kształt sieci TT tak Liczba biegunów 1 Liczba biegunów 1 LPZ 0→2 Maks. zabezpieczenie nadprądowe po stronie sieci 500 Maksymalne zabezpieczenie 500 A najwyższe napięcie ciągłe AC 255 V Napięcie znamionowe AC (50 / 60 Hz) 230 V Napięciowy poziom ochrony [L-N] ≤1,7 OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy) 125 A Prąd impulsowy (10/350 μs) 50 kA Prąd impulsowy (10/350) [łącznie] 50 kA Prąd wyładowczy (8/20 µs) [łącznie] 50 kA Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 50 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 10 mm² Rodzaj przewodów do ograniczników przepięć Przewód zasilających AC SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Sygnalizacja żadne Szerokość 35 mm Temperatura eksploatacji maks. 85 °C Temperatura eksploatacji min. -40 °C Wydmuchowy brak Wykonanie 1-biegunowy kompletny; 255V Wymiar 255V Wysokość 69 mm Wytrzymałość zwarciowa 10 kA Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci 10 kA Zatwierdzenia VDE zdalna sygnalizacja brak Znamionowy prąd wyładowczy (8/20 µs) 50 kA Znamionowy prąd wyładowczy (8/20µs) [L-N] 50 kA - Wszystkie typy
