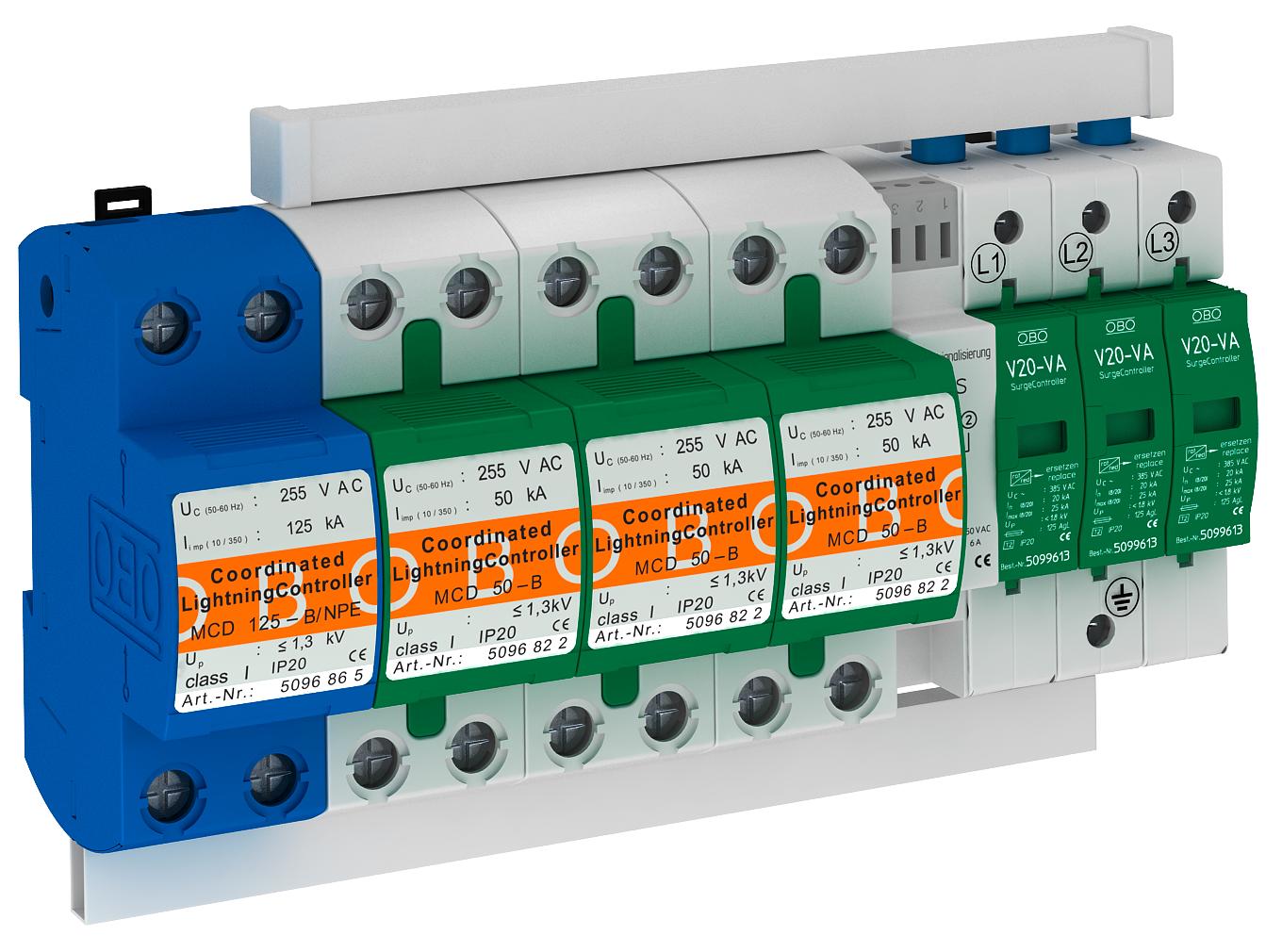

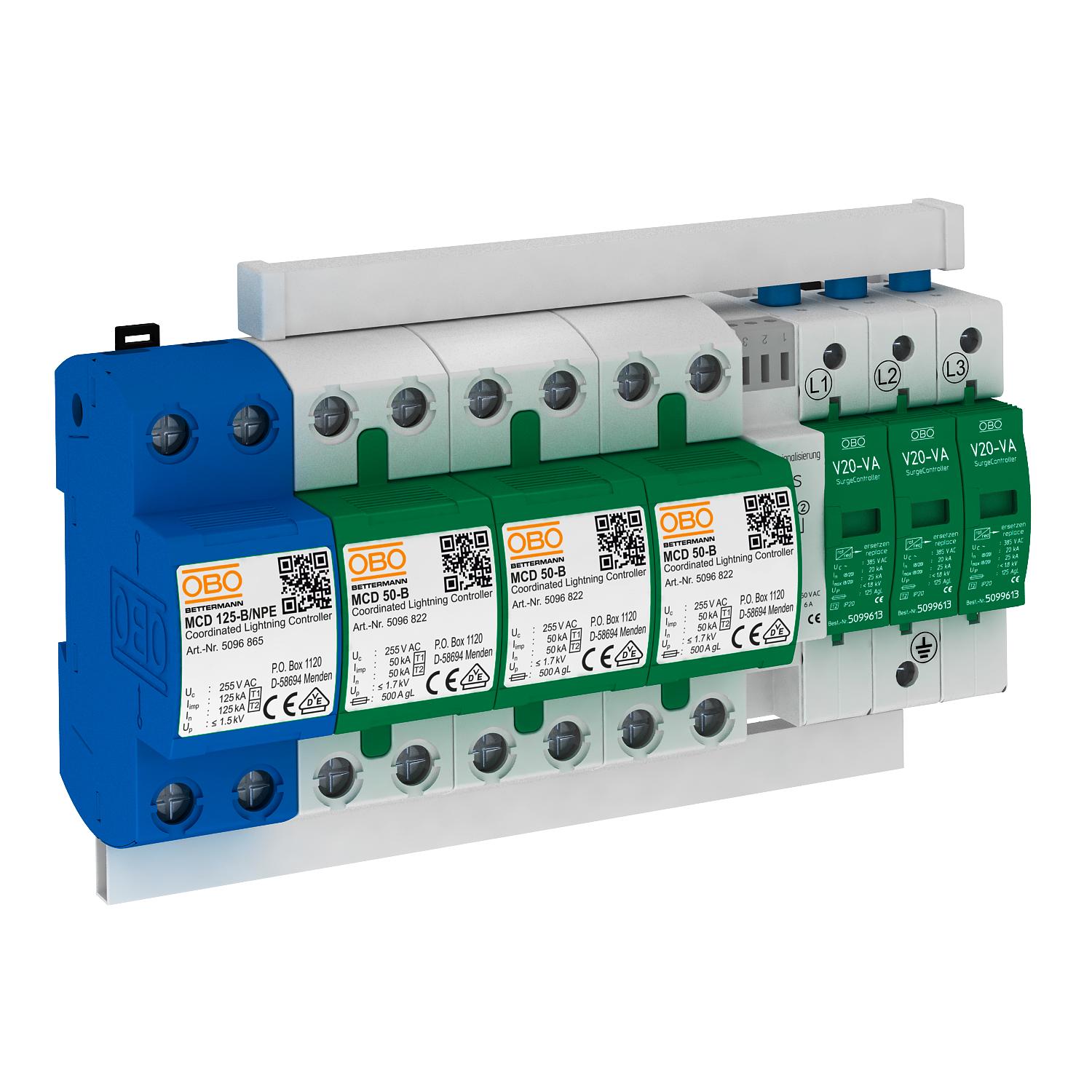

Ogranicznik Protection-Set MCD + V20, brak prądu upływu, 3-biegunowy + NPE ze zdalną sygnalizacją uszkodzenia 3+N/PE | 255 | IP 20

Ogranicznik Protection-Set MCD + V20, brak prądu upływu, 3-biegunowy + NPE ze zdalną sygnalizacją uszkodzenia

Nr kat. 5089777 | EAN 4012195405597

Nr kat. / Typ	5089777 / PS4-VA TT+FS

Liczba biegunów	3+N/PE

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 1+2

• Do wyrównywania potencjałów w ochronie odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność odprowadzania prądów do 50 kA (10/350) na biegun i do 125 kA (10/350) N-PE
• Brak prądów upływowych
• Ogranicznik, wtykowy, wraz z mostkami łączeniowymi, zaciski podłączeniowe oznaczone
• Zamknięty, bezwydmuchowy ogranicznik do stosowania we wszystkich rodzajach obudów i rozdzielnic

Zastosowanie: instalacje przemysłowe o szczególnych wymaganiach.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Kształt sieci	inne
Liczba biegunów	3+N/PE
LPZ	0→2
Maks. zabezpieczenie nadprądowe po stronie sieci	125
Maksymalne zabezpieczenie	125 A
Maksymalny prąd wyładowczy (8/20 μs)	100 kA
najwyższe napięcie ciągłe AC	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Prąd impulsowy (10/350 μs)	100 kA
Prąd impulsowy (10/350) [łącznie]	100 kA
Prąd wyładowczy (8/20 µs) [łącznie]	100 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²
Ślad węglowy CO₂ (GWP) od kołyski po bramę	8,2981 kg CO₂e / 1 Sztuka

SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	3+NPE z FS
Wymiar	255V
Wytrzymałość zwarciowa	25 kA
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	25 kA
zdalna sygnalizacja	tak
Zdolność gaszenia prądu następczego (eff) [N-PE]	25 kA
Znamionowy prąd wyładowczy (8/20 µs)	100 kA
