Opis produktu

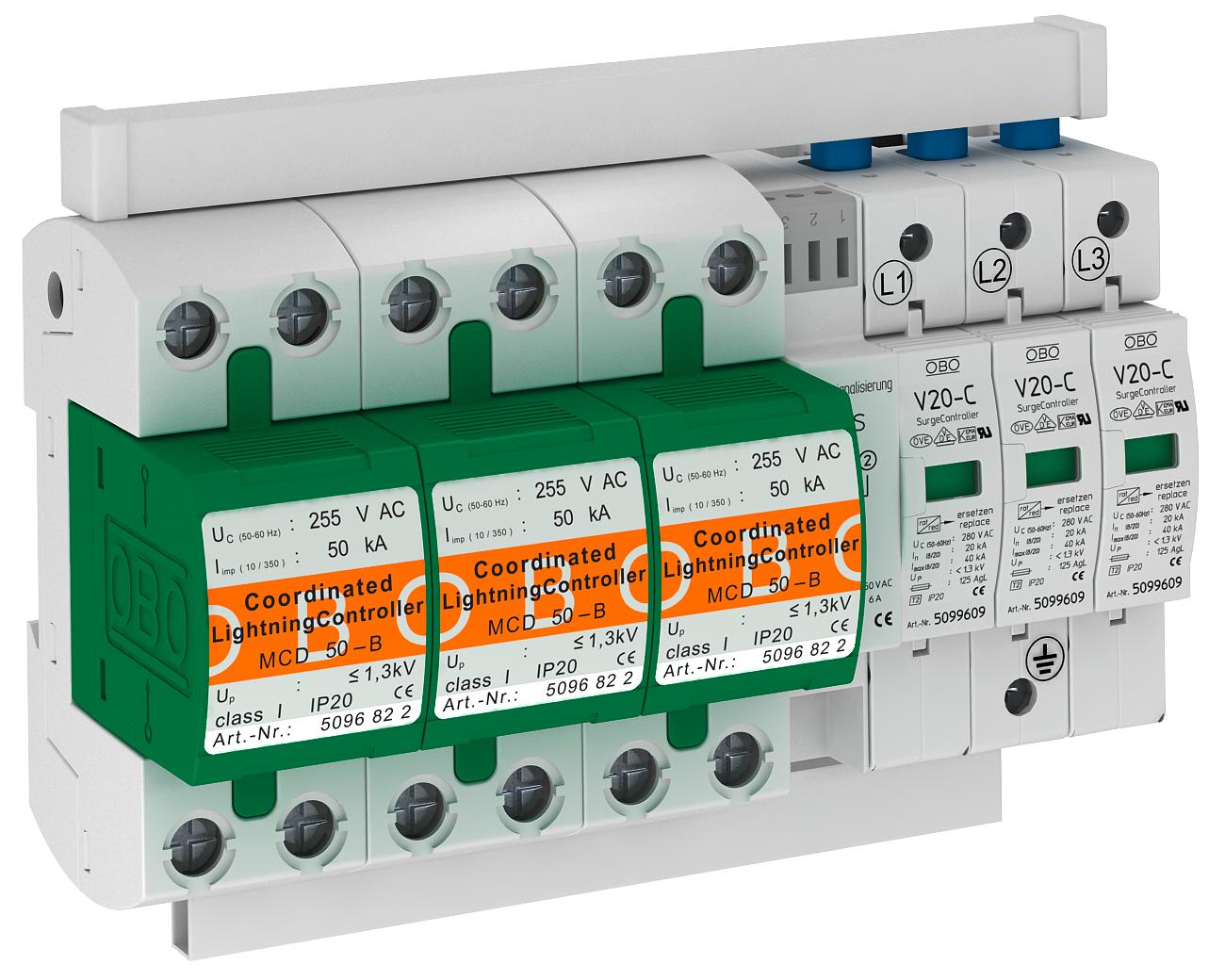

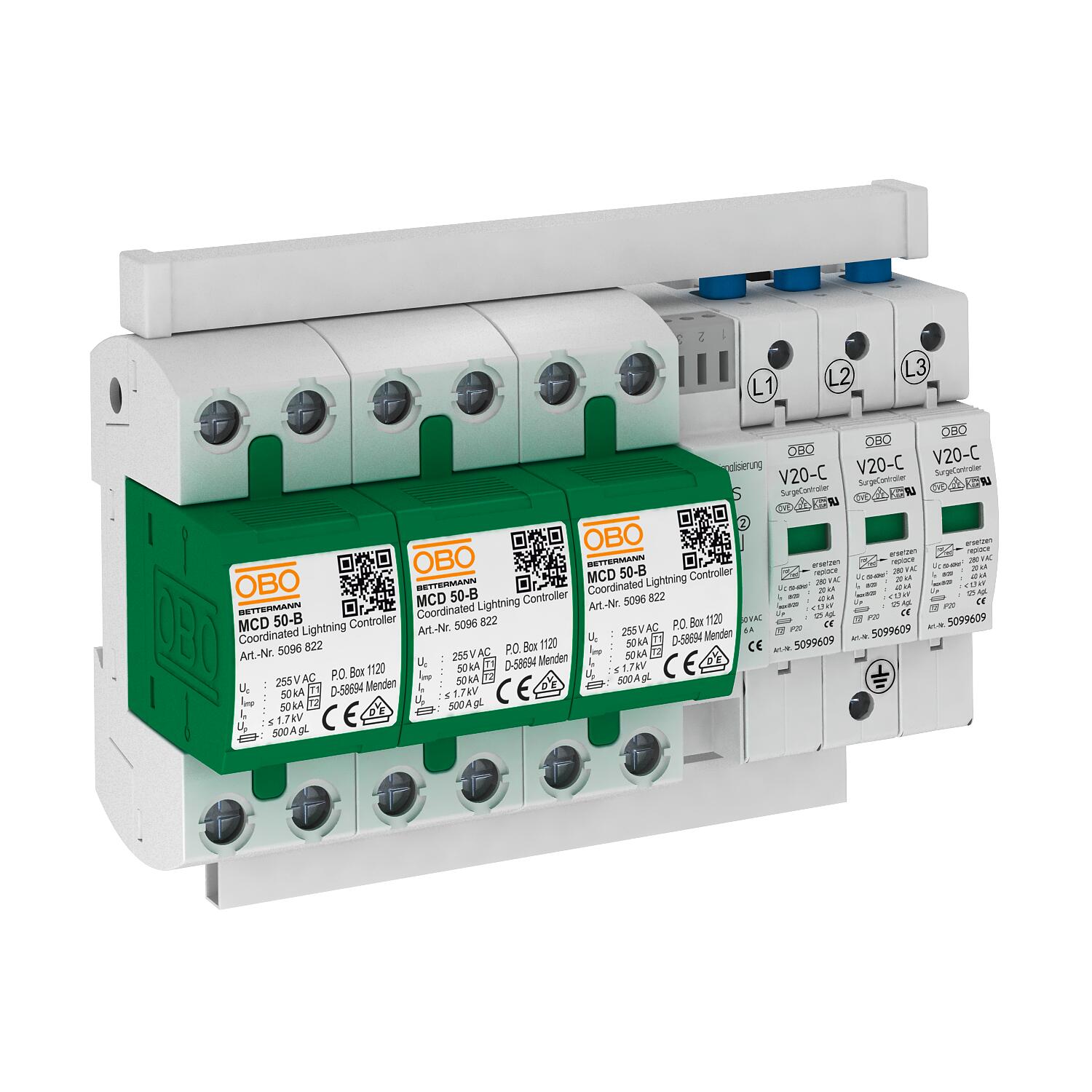

Ogranicznik przepięć Typu 1+2
• Zdolność rozładowania 100 kA 10/350 µs testowane w laboratorium BET
• Wstępnie zmontowane i gotowe do podłączenia, w tym mostki łączące, zaciski przyłączeniowe oznaczone
• Ze zdalną sygnalizacją, bezpotencjałowy styk zwierny, do monitorowania funkcji
• Do stosowania w systemie sieciowym TN-C
Uwaga: Maks. dodatkowe dobezpieczenie (wymagane tylko, jeśli nie jest jeszcze obecny w sieci) 125 A gL/gG.
- Dane techniczne
-
Dane techniczne
Czas zadziałania <25 ns Kształt sieci TN-C Liczba biegunów 3 Liczba biegunów 3 LPZ 0→2 Maksymalne zabezpieczenie 125 A Maksymalny prąd wyładowczy (8/20 μs) 100 kA najwyższe napięcie ciągłe AC 255 Najwyższe napięcie trwałej pracy (L-N) 255 V Napięcie znamionowe AC (50 / 60 Hz) 230 V Prąd impulsowy (10/350 μs) 50 kA Prąd impulsowy (10/350) [łącznie] 100 kA Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 50 mm² SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Sygnalizacja optyczna Temperatura eksploatacji maks. 85 °C Temperatura eksploatacji min. -40 °C Wydmuchowy brak Wykonanie 3-niegunowy z FS; 255V Wymiar 255V Wytrzymałość zwarciowa 25 kA zdalna sygnalizacja tak Zdolność gaszenia prądu następczego (eff) [N-PE] 25 kA Znamionowy prąd wyładowczy (8/20 µs) 50 kA Możliwości podłączenia
Maks. zabezpieczenie nadprądowe po stronie sieci 125 Prąd wyładowczy (8/20 µs) [łącznie] 100 kA Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 10 mm² Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci 25 kA - Wszystkie typy
- Do pobrania
-
Karta danych technicznych PS3-B+C TNC+FS / 5089756 , 0.30MB , pdfDeklaracja zgodności PS3-B+C TNC+FS / 5089756 , 0.13MB , pdfPomoc przy doborze Systemy ochrony przeciwprzepięciowej TBS - Pomoc w doborze , 2.00MB , pdfPomoc przy doborze Pomoc przy doborze ochrony przeciwprzepięciowej , 0.30MB , pdf
