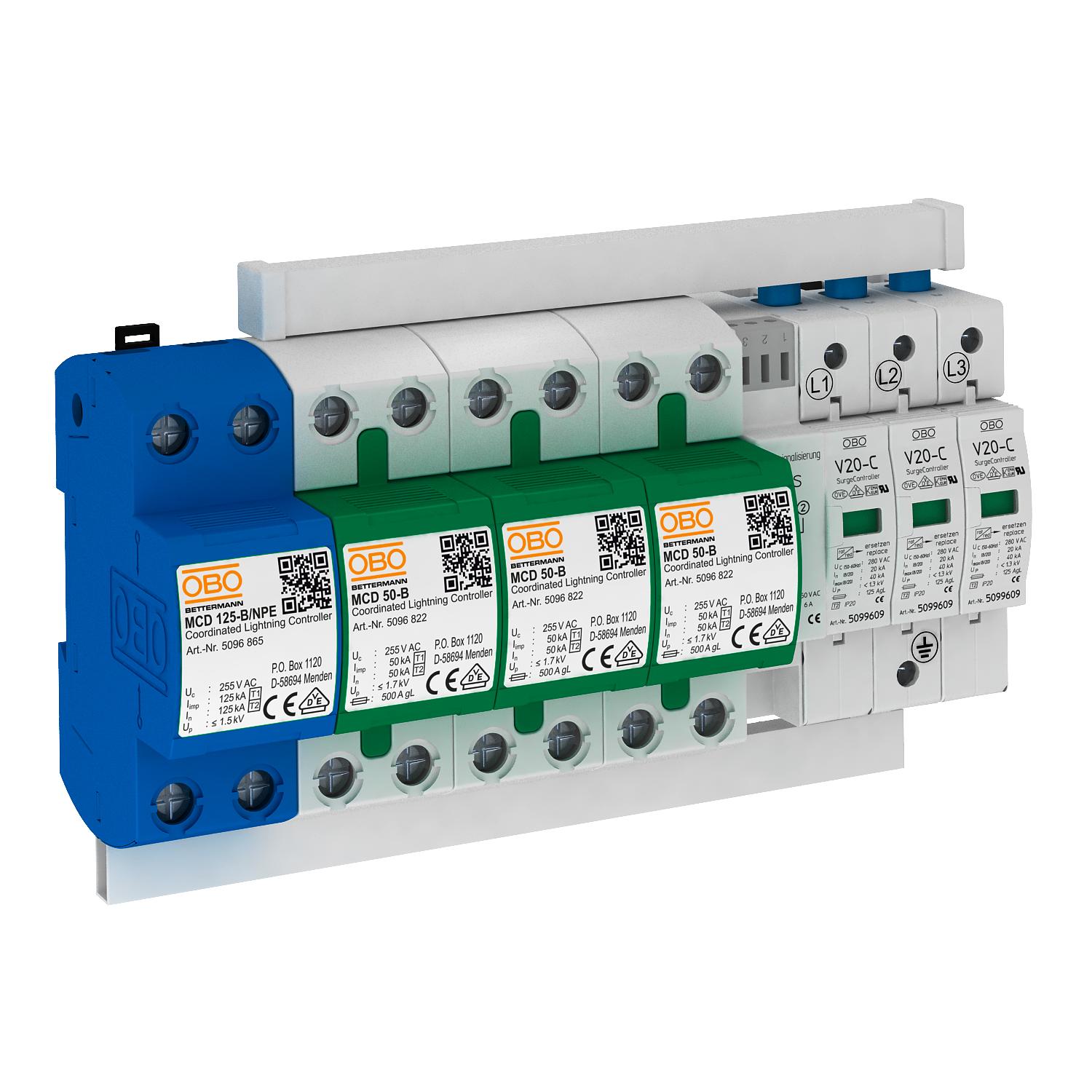

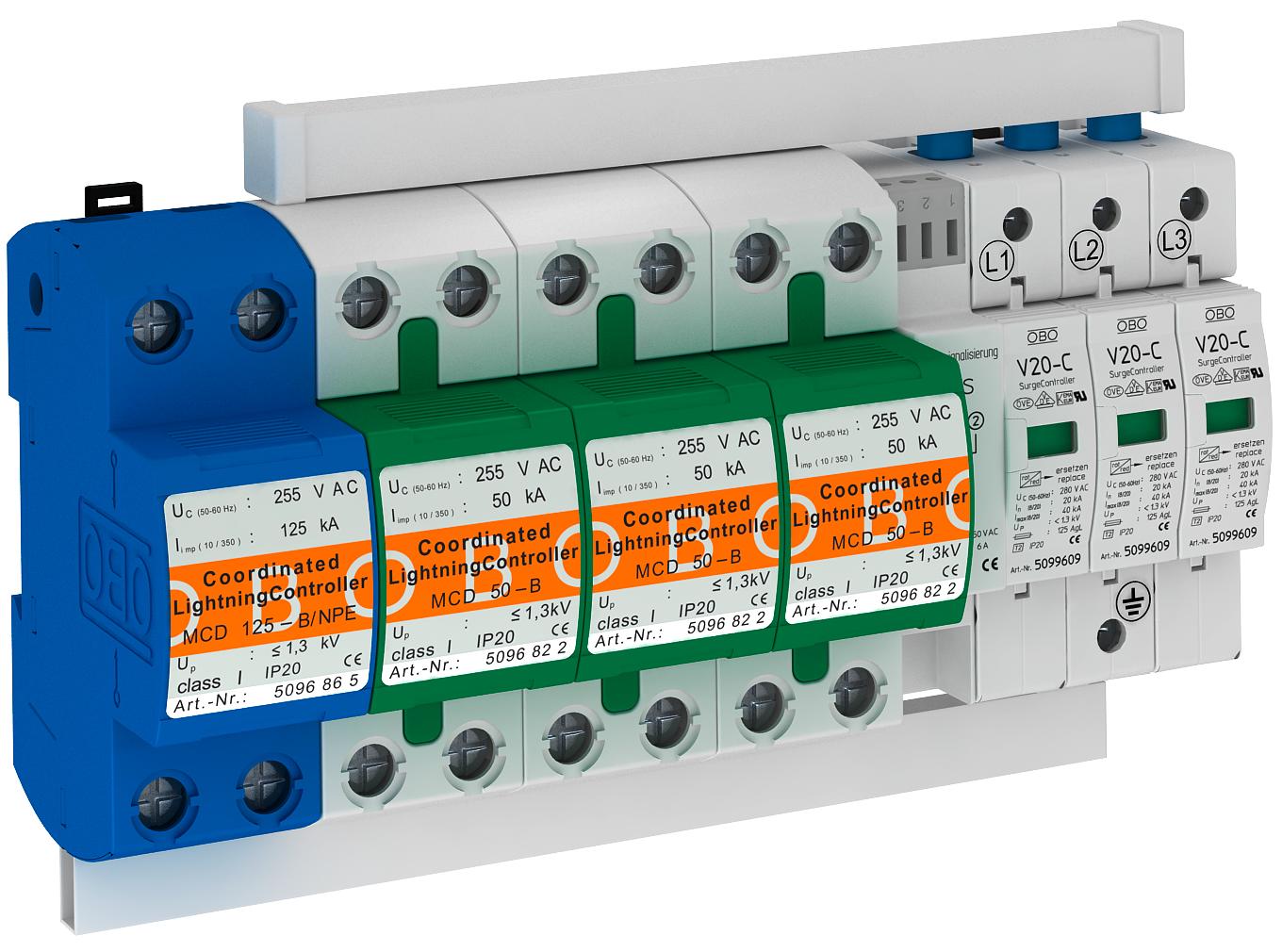

Ogranicznik Protection-Set MCD + V20 3-biegunowy + NPE z sygnalizacją zdalną 3+N/PE | 255 | IP 20

Ogranicznik Protection-Set MCD + V20 3-biegunowy + NPE z sygnalizacją zdalną

Nr kat. 5089763 | EAN 4012195405559

Nr kat. / Typ	5089763 / PS4-B+C TNS+FS

Liczba biegunów	3+N/PE

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 1+2

• Zdolność rozładowania 100 kA 10/350 µs testowane w laboratorium BET
• Wstępnie zmontowane i gotowe do podłączenia, w tym mostki łączące, zaciski przyłączeniowe oznaczone
• Ze zdalną sygnalizacją, bezpotencjałowy styk zwierny, do monitorowania funkcji
• Do stosowania w systemie sieciowym TN-S i TT

Uwaga: Maks. dodatkowe dobezpieczenie (wymagane tylko, jeśli nie jest jeszcze obecny w sieci) 125 A gL/gG.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Kształt sieci	inne
Liczba biegunów	3+N/PE
LPZ	0→2
Maks. zabezpieczenie nadprądowe po stronie sieci	125
Maksymalne zabezpieczenie	125 A
Maksymalny prąd wyładowczy (8/20 μs)	100 kA
najwyższe napięcie ciągłe AC	255 V
Najwyższe napięcie trwałej pracy (L-N)	255 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Prąd impulsowy (10/350 μs)	50 kA
Prąd impulsowy (10/350) [łącznie]	100 kA
Prąd wyładowczy (8/20 µs) [łącznie]	100 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²

Ślad węglowy CO₂ (GWP) od kołyski po bramę	8,3453 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	3+1-biegunowy z FS; 255V
Wymiar	255V
Wytrzymałość zwarciowa	25 kA
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	25 kA
zdalna sygnalizacja	tak
Zdolność gaszenia prądu następczego (eff) [N-PE]	25 kA
Znamionowy prąd wyładowczy (8/20 µs)	50 kA
