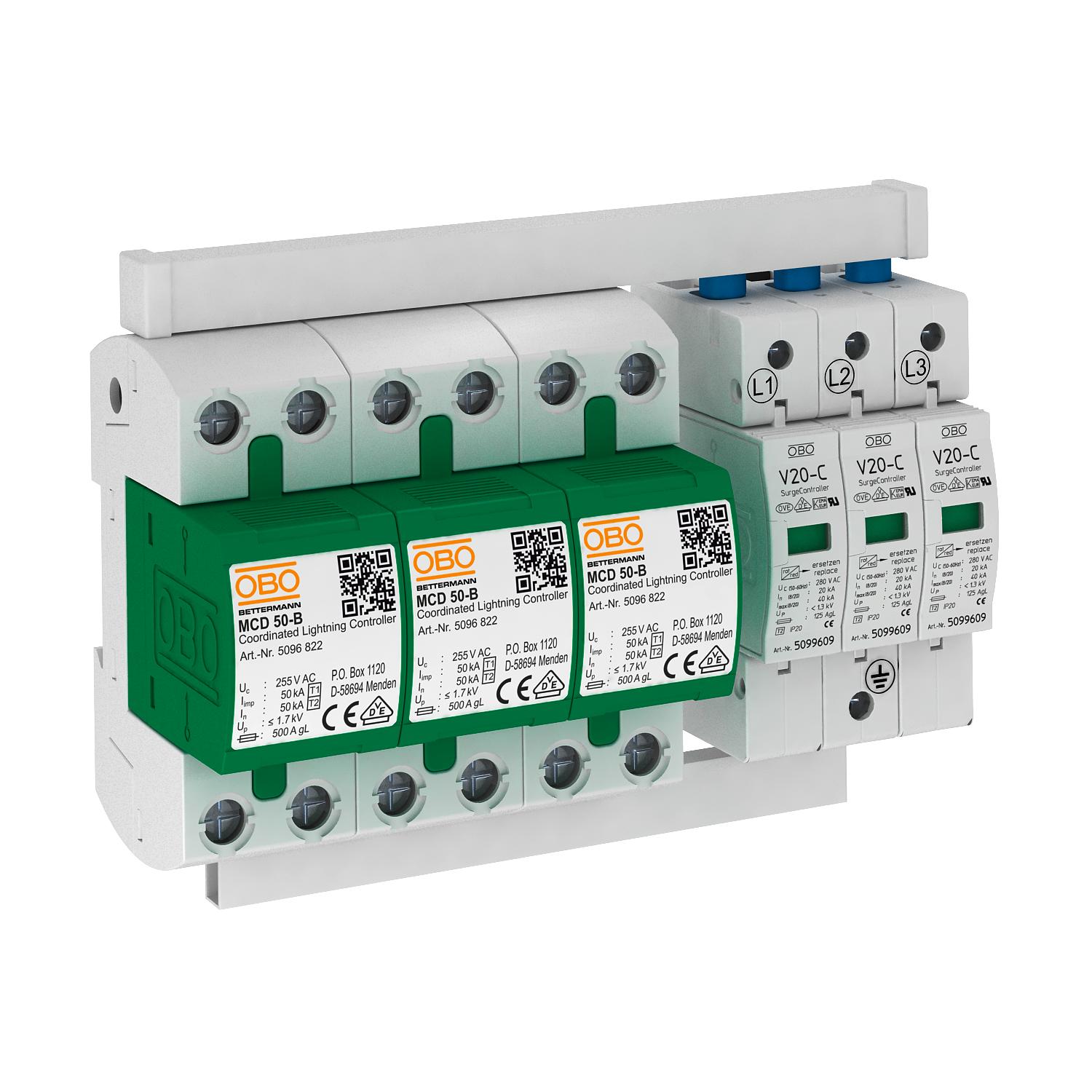

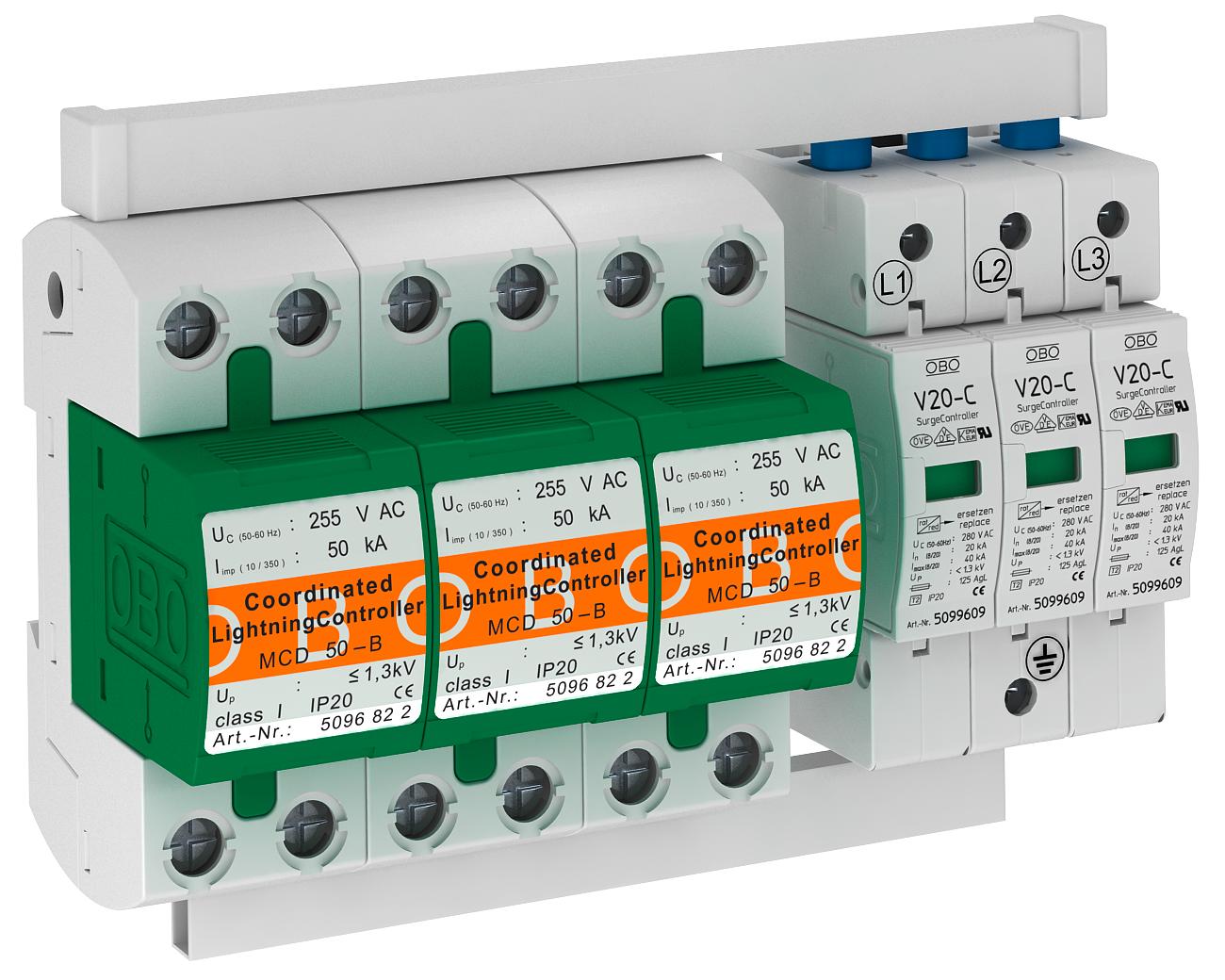

Ogranicznik Protection-Set MCD + V20 3-biegunowy 3 | 255 | IP 20

Ogranicznik Protection-Set MCD + V20 3-biegunowy

Nr kat. 5089754 | EAN 4012195405528

Nr kat. / Typ	5089754 / PS3-B+C TNC

Liczba biegunów	3

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typ 1+2

• Do wyrównania potencjałów ochrony odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność odprowadzania prądu piorunowego do 50 kA (10/350) na biegun
• Kompletne urządzenie, składające się z podstawy i wkładek, wstępnie zmontowane i gotowe do podłączenia
• Mostki łączące, zaciski przyłączeniowe oznaczone
• Zamknięte, bezwybuchowe ograniczniki do stosowania w rozdzielnicach elektrycznych

Zastosowanie: Systemy telekomunikacyjne i zakłady przemysłowe o specjalnych wymaganiach.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Kształt sieci	TN-C
Liczba biegunów	3
Liczba biegunów	3
LPZ	0→2
Maks. zabezpieczenie nadprądowe po stronie sieci	125
Maksymalne zabezpieczenie	125 A
Maksymalny prąd wyładowczy (8/20 μs)	100 kA
najwyższe napięcie ciągłe AC	255 V
Najwyższe napięcie trwałej pracy (L-N)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Prąd impulsowy (10/350 μs)	50 kA
Prąd impulsowy (10/350) [łącznie]	100 kA
Prąd wyładowczy (8/20 µs) [łącznie]	100 kA
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	50 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 mm²

Ślad węglowy CO₂ (GWP) od kołyski po bramę	3,4792 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	85 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wykonanie	3-biegunowy; 255V
Wymiar	255V
Wytrzymałość zwarciowa	25 kA
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	25 kA
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	25 kA
Znamionowy prąd wyładowczy (8/20 µs)	50 kA
