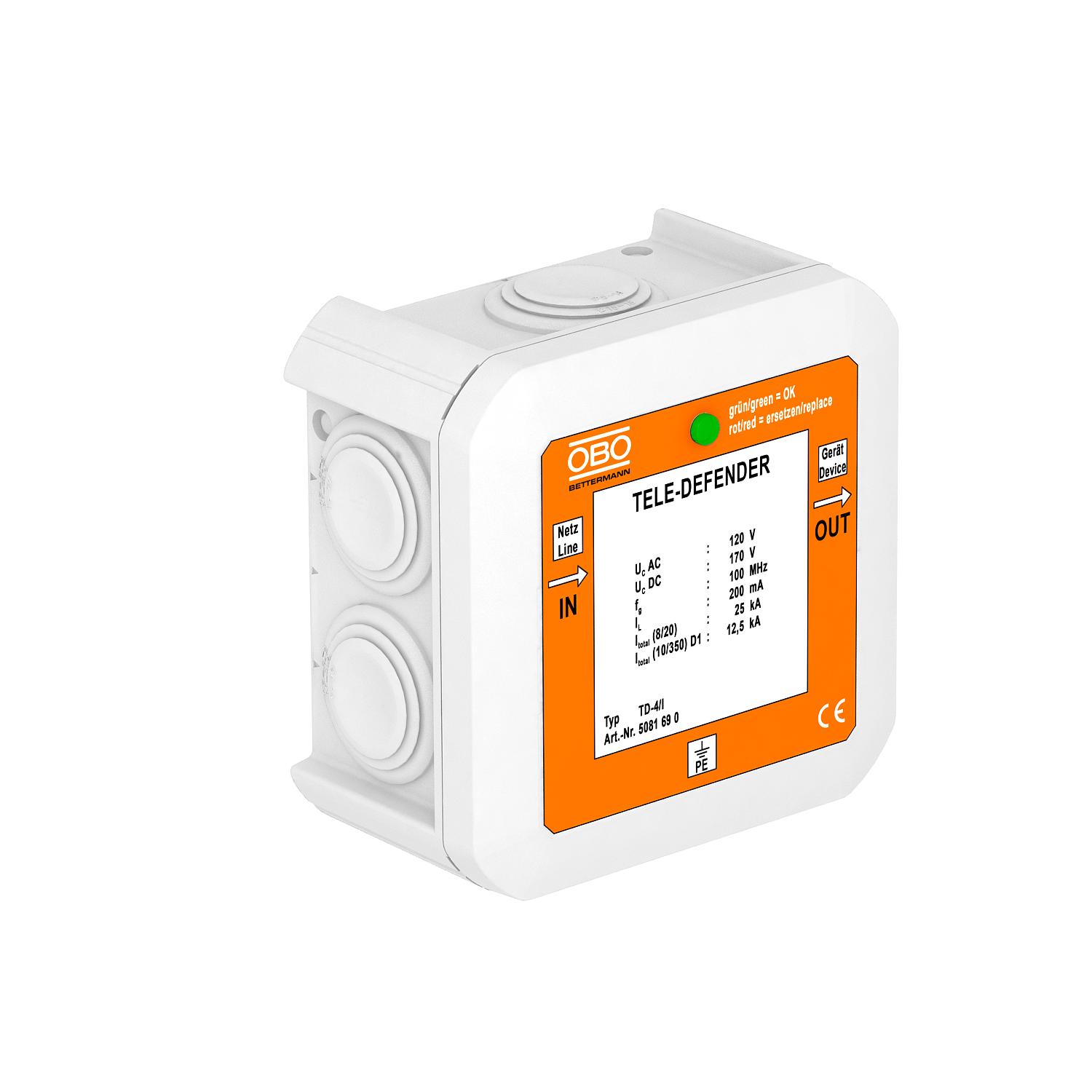

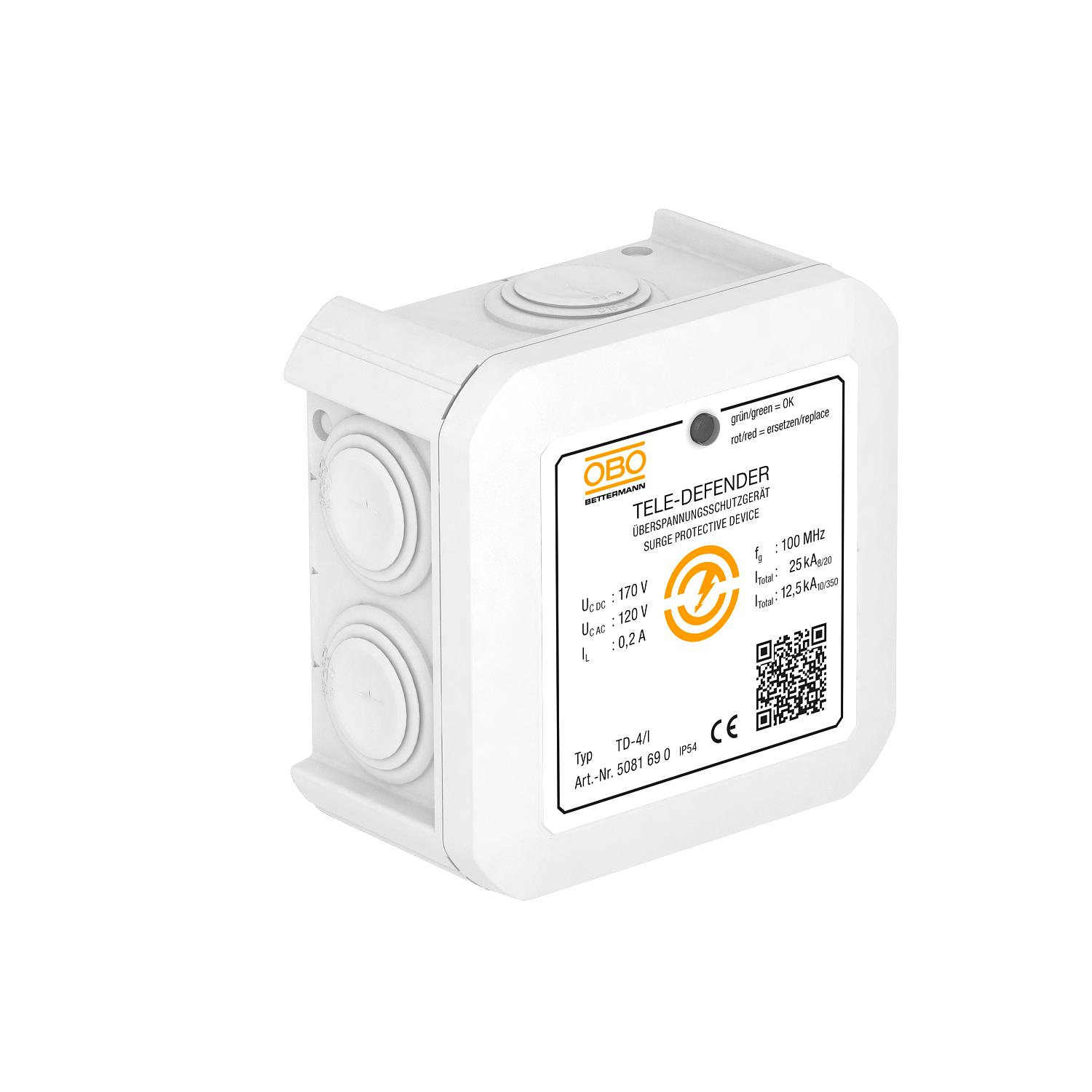

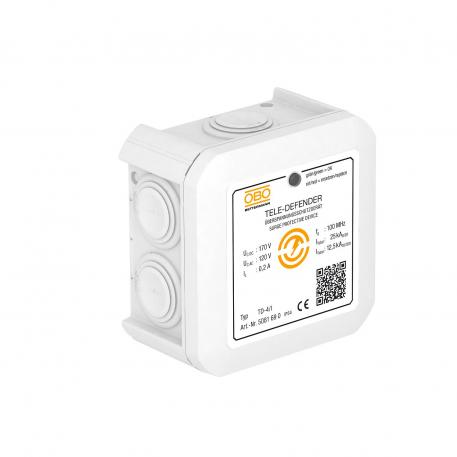

Ogranicznik kombinowany TD-4/I do systemów ISDN i DSL

Nr kat. 5081690 | EAN 4012196034352

Nr kat. / Typ	5081690 / TD-4/I

Liczba biegunów	4

najwyższe napięcie ciągłe AC	120 V

najwyższe napięcie ciągłe DC	170 V

System wtykowy	RJ11

Opis produktu

Opis produktu

Ogranicznik do ochrony linii danych dla sprzętu telekomunikacyjnego

• Niski poziom ochrony przy dużym obciążeniu prądowym
• Zaciski wtykowe do szybkiej instalacji
• Zoptymalizowana przepustowość zapewniająca bezpieczną transmisję
• Montaż powierzchniowy
• Optyczna sygnalizacja uszkodzenia

Zastosowanie: systemy DSL, ISDN lub telekomunikacja analogowa

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 12,5 kA
Całkowity prąd wyładowczy (8/20)	25 kA
Częstotliwość graniczna	100 MHz
Ekranowanie	pośrednio
Kategorie	Typ 1+2+3 / D1+C2+C1
Kolor	biały
Liczba biegunów	4
LPZ	0→3
Materiał	Tworzywo sztuczne
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	120 V
najwyższe napięcie ciągłe DC	170 V
Napięciowy poziom ochrony ekran-ziemia (S-PE)	850 V
Napięciowy poziom ochrony przewód - przewód	<300 V
Napięciowy poziom ochrony przewód - ziemia	<650 V
Osłona połączeń	tak
Pojemność (żyła-ziemia)	<10 pF
Pojemność (żyła-żyła)	<50 pF
Prąd impulsowy	2,5 kA
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów giętkich min.	0,75 mm²

Przekrój przyłączanych przewodów sztywnych maks.	0,75 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	0,75 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja izolacji	>1 MΩ
Rezystancja wzdłużna na linię	9 Ω ± 10 %
Rodzaj przewodów do ograniczników przepięć	Przewód telekomunikacyjny
SPD zgodnie z IEC 61643-21	Klasa I+II+III / D1+C2+C1
Stopień ochrony	IP 54
Sygnalizacja	optyczna
System wtykowy	RJ11
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Wersja zabezpieczona przed wybuchem	brak
Wymiar	170V
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 18 kV / 9 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 18 kV / 9 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	0,14 A
Znamionowy prąd obciążenia DC	0,2 A
