Ogranicznik kombinowany FRD do systemów dwurdzeniowych, 24 V 2 | 19 | 28 | Zacisk

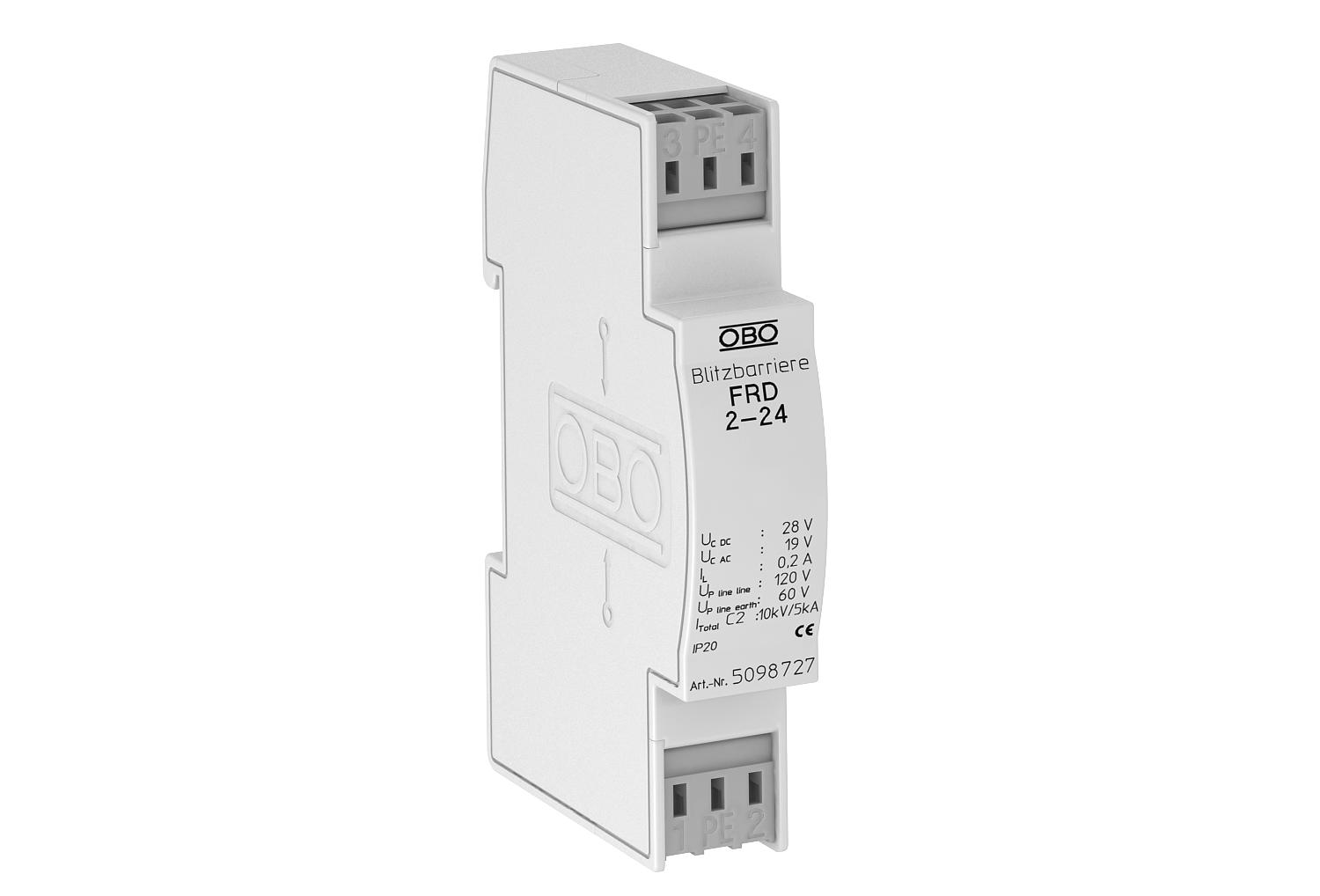

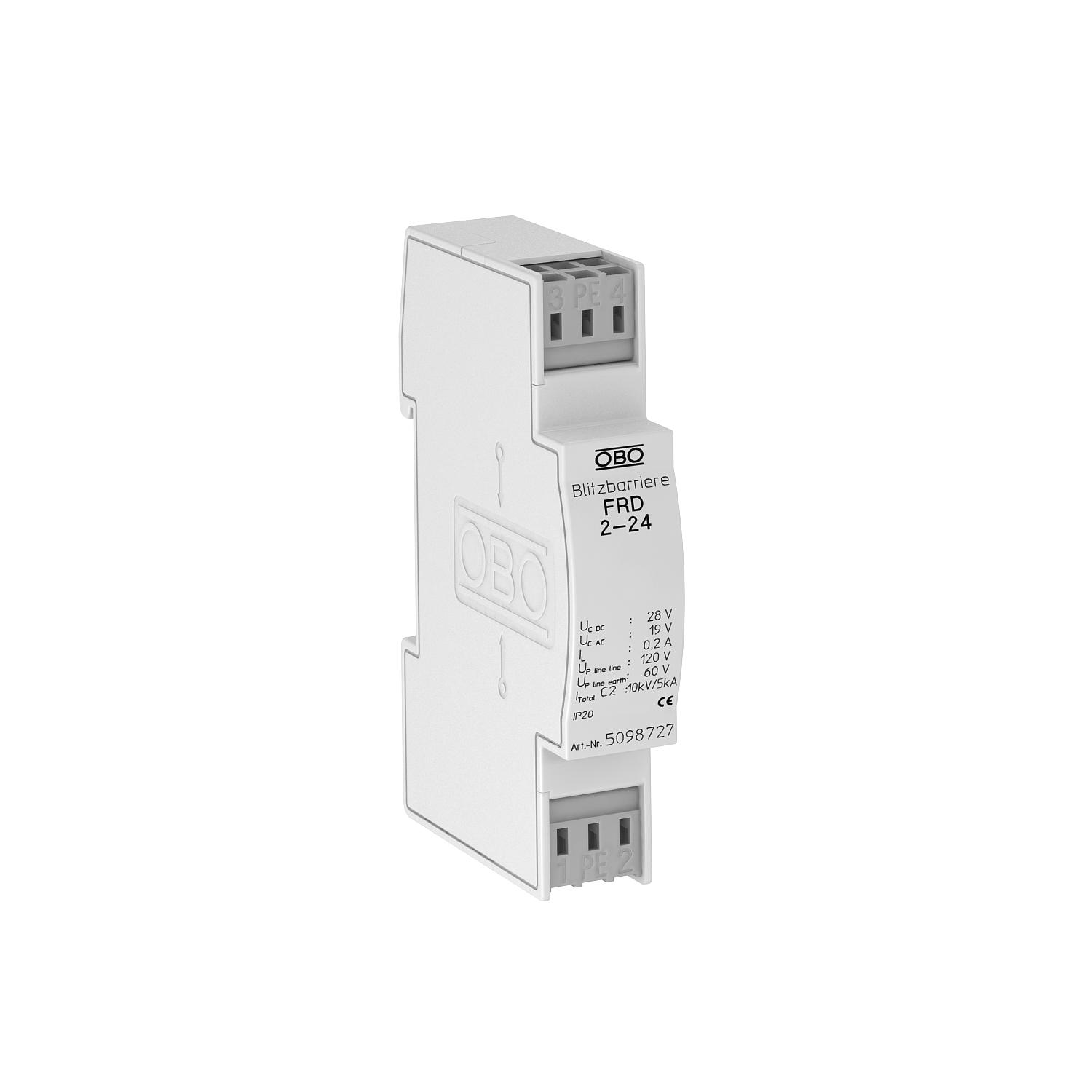

Ogranicznik kombinowany FRD do systemów dwurdzeniowych, 24 V

Nr kat. 5098727 | EAN 4012195578420

Nr kat. / Typ	5098727 / FRD 2-24

Liczba biegunów	2

najwyższe napięcie ciągłe AC	19 V

najwyższe napięcie ciągłe DC	28 V

System wtykowy	Zacisk

Opis produktu

Opis produktu

Ochrona przeciwprzepięciowa, do stosowania w technice pomiarowej, sterowania i regulacji

• Ochrona kombinowana

• Wykonanie standardowe do systemów dwużyłowych (sterowanie przy wspólnym potencjale)

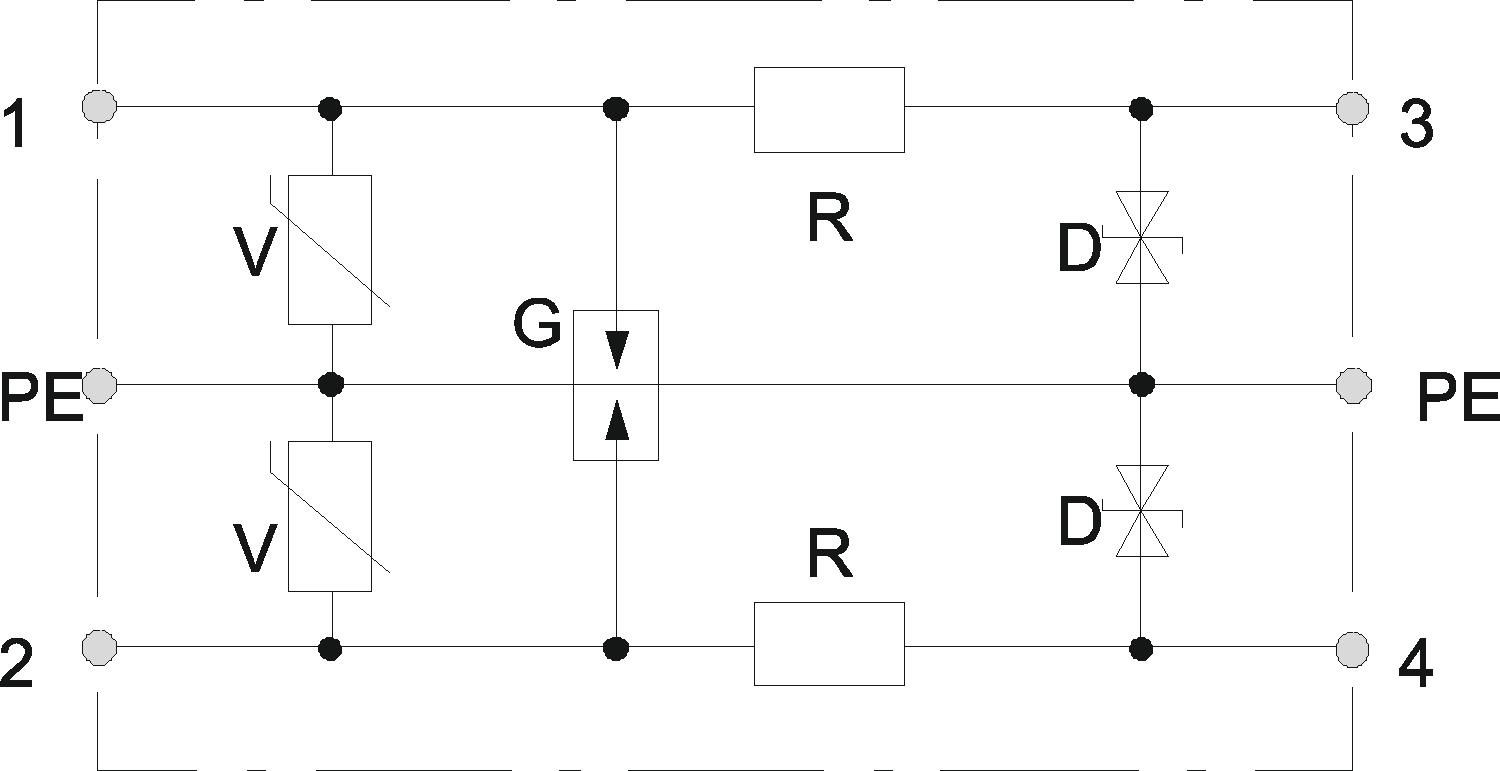

• Dwustopniowy układ ochronny

• Prosty montaż, bezśrubowe zaciski przyłączeniowe

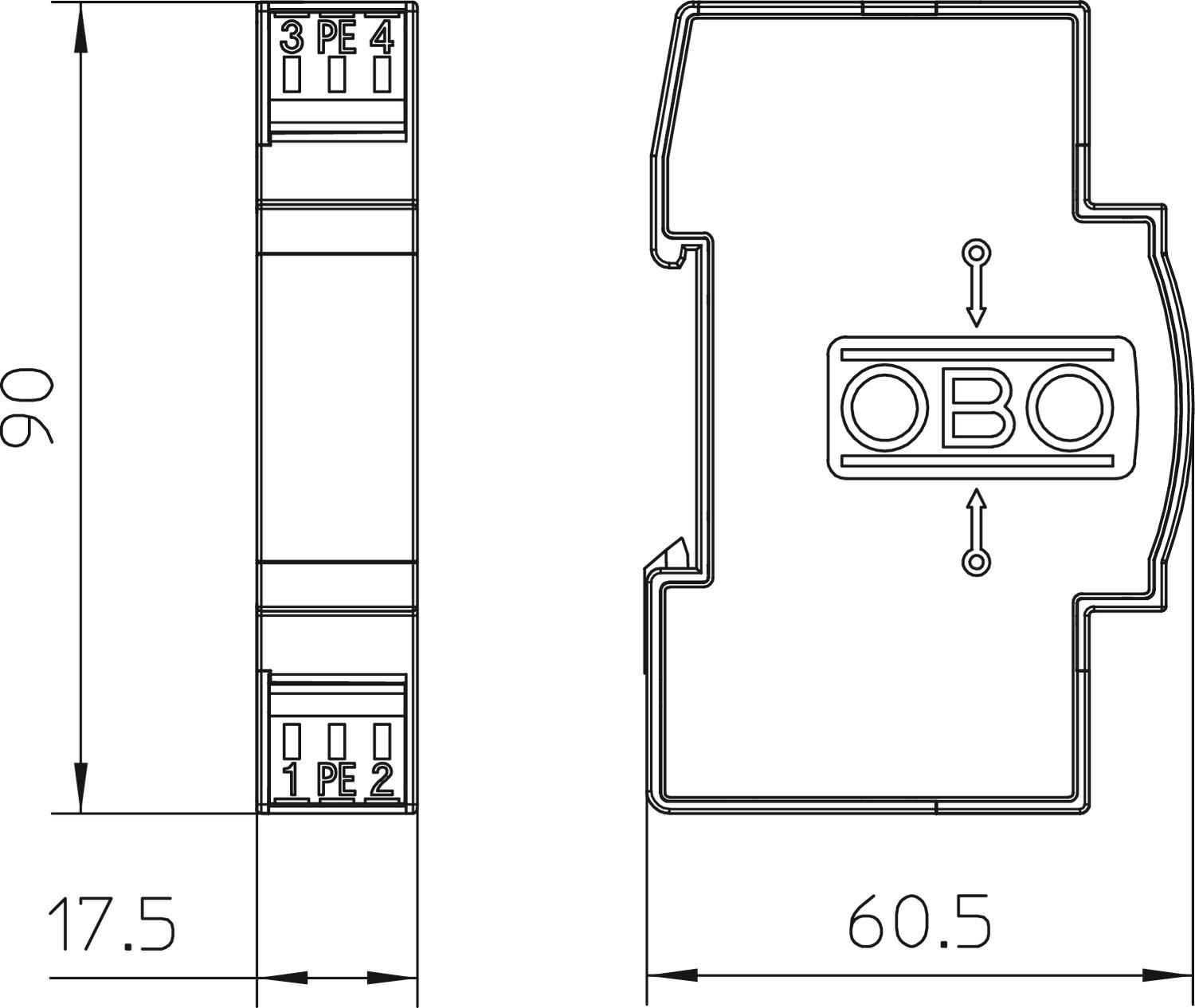

• Niewielka szerokość 17,5 mm

• Rezystory odsprzęgające w gałęzi wzdłużnej

Zastosowanie: uniwersalny aparat do montażu na szynie TH35 we wszystkich rodzajach obudów i rozdzielnic.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd wyładowczy (8/20)	5 kA
Kategorie	Typ 2+3 / C2+C1
Liczba biegunów	2
LPZ	1→3
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	19 V
najwyższe napięcie ciągłe DC	28 V
Napięcie znamionowe	24 V
Napięciowy poziom ochrony przewód - przewód	<120 V
Napięciowy poziom ochrony przewód - ziemia	<60 V
Osłona połączeń	brak
Pojemność (żyła-ziemia)	<10 nF
Pojemność (żyła-żyła)	<10 nF
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów giętkich min.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	2,5 mm²

Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja izolacji	>10 MΩ
Rezystancja wzdłużna na linię	15 Ω ± 10 %
SPD zgodnie z IEC 61643-21	Klasa II+III / C2+C1
Stopień ochrony	IP 20
System wtykowy	Zacisk
Szerokość w modulach TE (17,5 mm)	1
Tłumienność wtrąceniowa (insertion loss)	3 dB @ 1 MHz dB
Uziemienie przez:	Zacisk
Wersja zabezpieczona przed wybuchem	brak
Wymiar	24V AC
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 5 kV / 2,5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 5 kV / 2,5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	0,14 A
Znamionowy prąd obciążenia DC	0,2 A
Znamionowy prąd wyładowczy (8/20 µs)	2,5 kA
