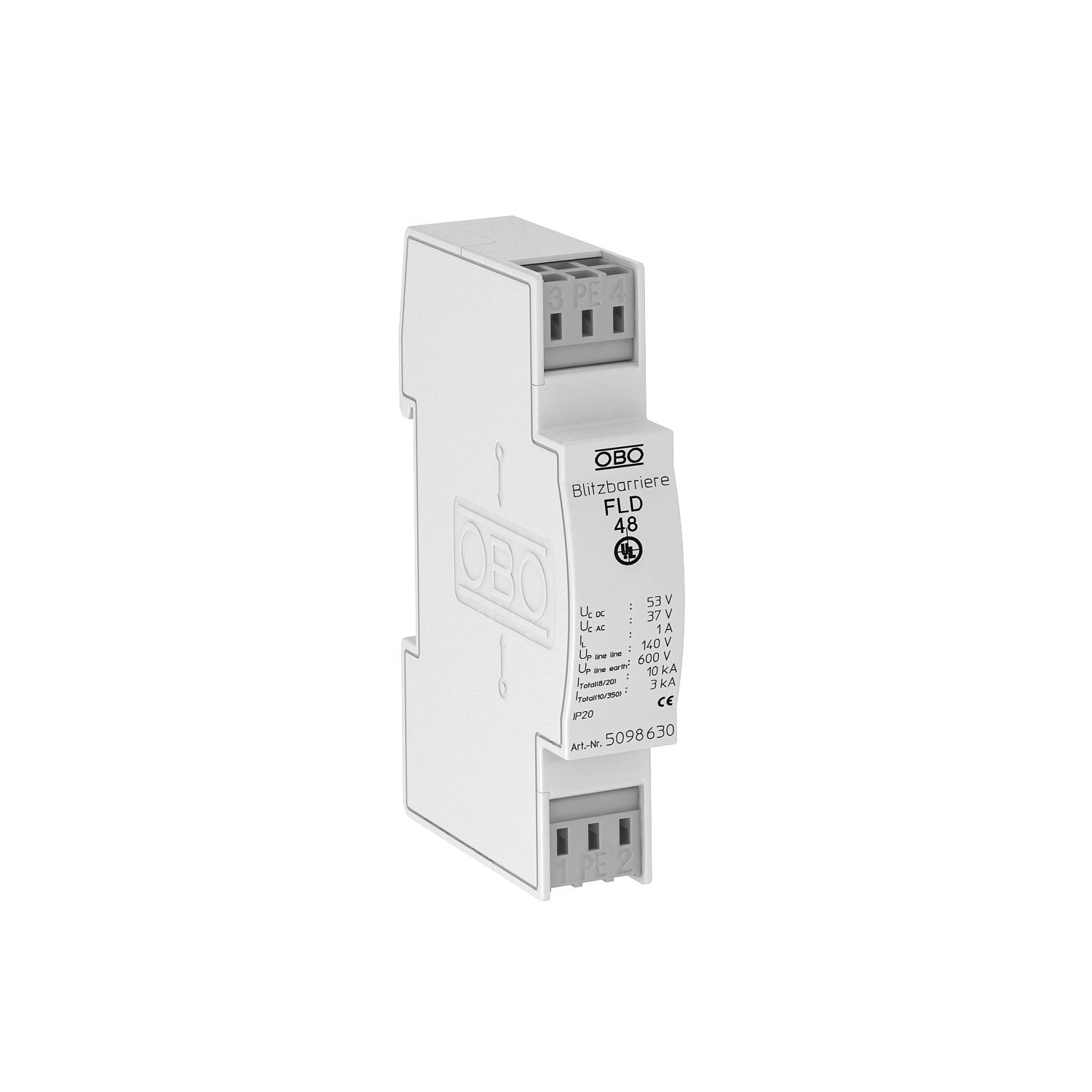

Ogranicznik kombinowany FLD do systemów dwurdzeniowych, 48 V 2 | 37 | 53 | Zacisk

Ogranicznik kombinowany FLD do systemów dwurdzeniowych, 48 V

Nr kat. 5098630 | EAN 4012195578390

Nr kat. / Typ

Liczba biegunów	2

najwyższe napięcie ciągłe AC

najwyższe napięcie ciągłe DC

System wtykowy	Zacisk

Opis produktu

Opis produktu

Ochrona przeciwprzepięciowa, do stosowania w technice pomiarowej, w technice sterowania i regulacji

• Ochona kombinowana

• Wykonanie standardowe do systemów dwużyłowych

• Dwustopniowy układ ochronny

• Prosty montaż, bezśrubowe zaciski przyłączeniowe

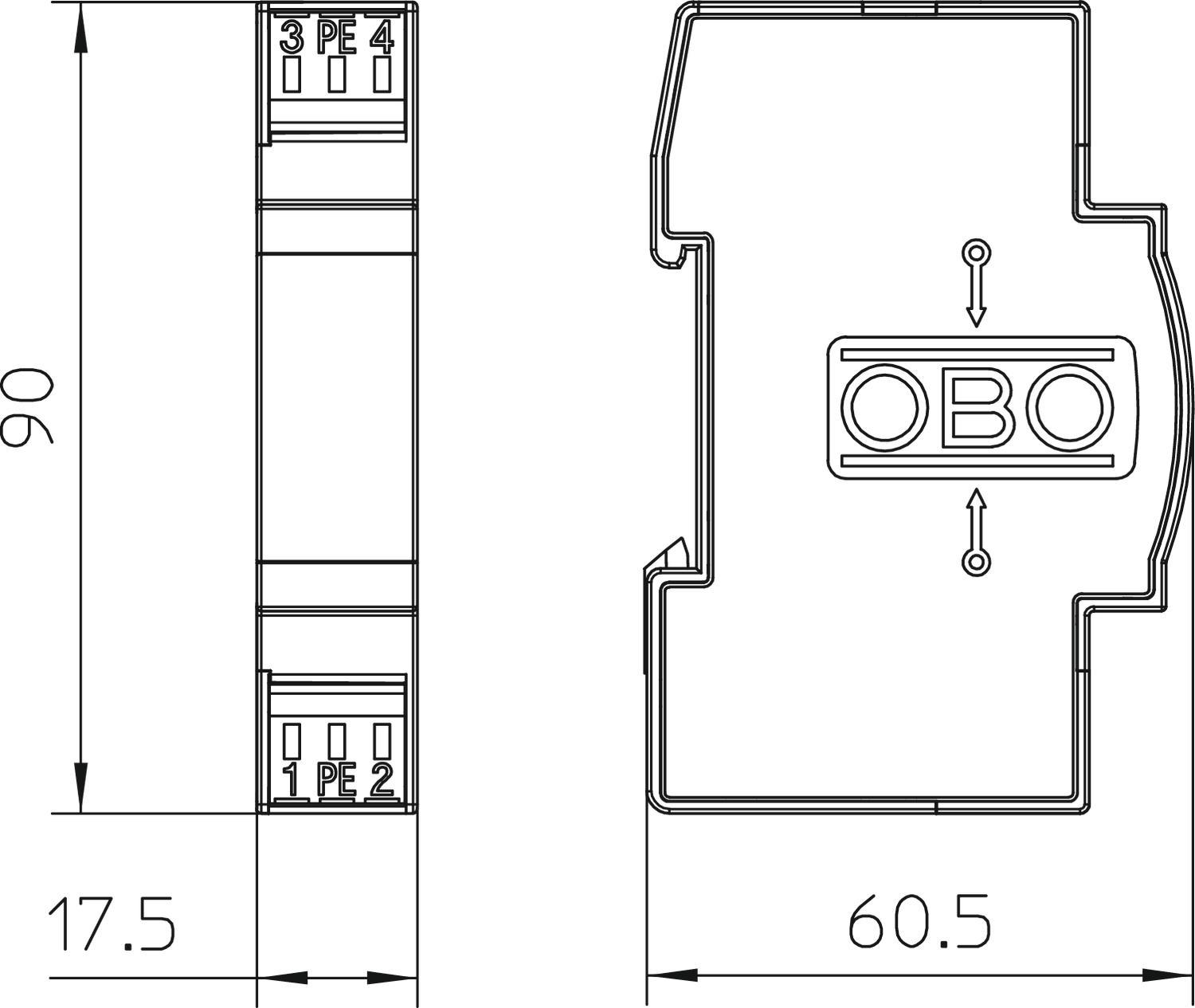

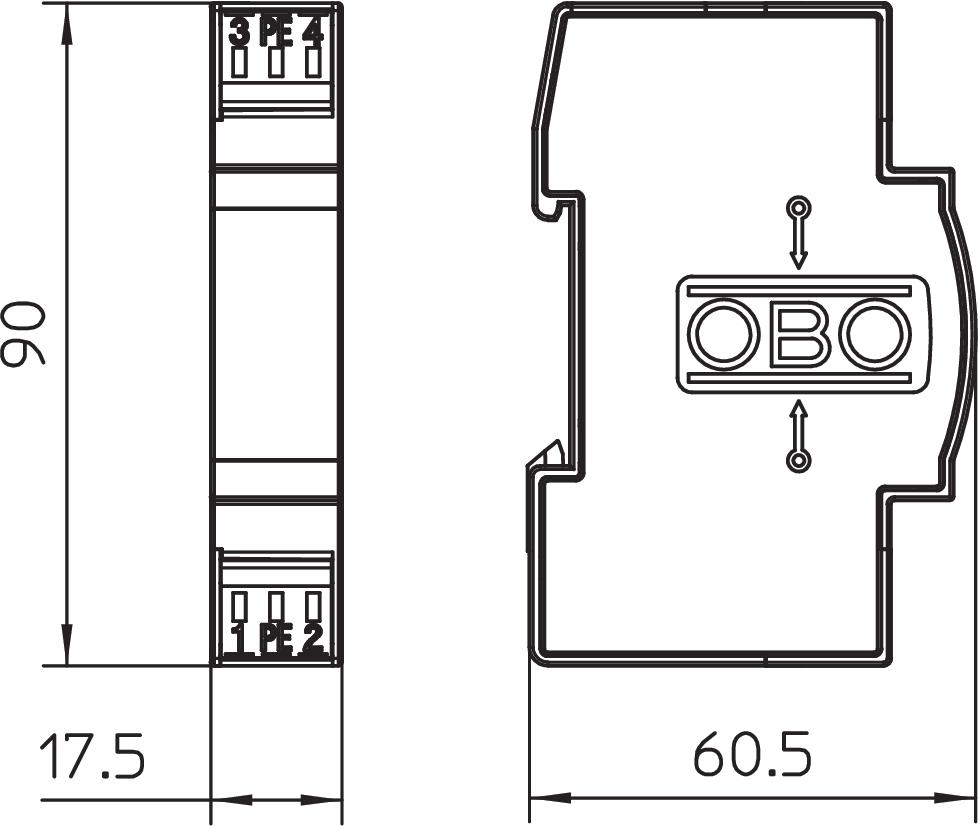

• Niewielka szerokość 17,5 mm

• Indukcyjności odsprzęgające w gałęzi wzdłużnej

Zastosowanie: uniwersalny aparat do montażu na szynie TH35 we wszystkich rodzajach obudów i rozdzielnic.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 3 kA
Całkowity prąd wyładowczy (8/20)	10 kA
Częstotliwość graniczna	0,18 MHz
Indukcyjność szeregowa na przewód	120 µH ± 20 %
Kategorie	Typ 1+2+3 / D1+C2+C1
Liczba biegunów	2
LPZ	0→3
najwyższe napięcie ciągłe AC	37 V
najwyższe napięcie ciągłe DC	53 V
Napięciowy poziom ochrony przewód - przewód	<140 V
Napięciowy poziom ochrony przewód - ziemia	<600 V
Osłona połączeń	brak
Pojemność (żyła-ziemia)	<1 nF
Pojemność (żyła-żyła)	<10 nF
Prąd impulsowy	1,5 kA
Przekrój przyłączanych przewodów giętkich min.	2,5 mm²
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²

Przekrój przyłączanych przewodów wielożyłowych maks.	2,5 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja izolacji	> 10 MΩ
SPD zgodnie z IEC 61643-21	Klasa I+II+III / D1+C2+C1
Stopień ochrony	IP 20
System wtykowy	Zacisk
Szerokość w modulach TE (17,5 mm)	1
Tłumienność wtrąceniowa (insertion loss)	3 dB @ 180 kHz dB
Uziemienie przez:	Zacisk
Wersja zabezpieczona przed wybuchem	brak
Wymiar	48V AC
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 10 kV / 5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 5 kV / 2,5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zatwierdzenia	UL
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	0,7 A
Znamionowy prąd obciążenia DC	1 A
Znamionowy prąd wyładowczy (8/20 µs)	5 kA

Wszystkie typy

Wszystkie typy

Typ	Liczba biegunów	najwyższe napięcie ciągłe AC	najwyższe napięcie ciągłe DC	System wtykowy	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
FLD 5	2	5 V	8 V	Zacisk	5098600	Sztuka	1 Sztuka
FLD 12	2	9 V	13 V	Zacisk	5098603	Sztuka	1 Sztuka
FLD 24	2	19 V	28 V	Zacisk	5098611	Sztuka	1 Sztuka
FLD 48	2	37 V	53 V	Zacisk	5098630	Sztuka	1 Sztuka
FLD 110	2	86 V	122 V	Zacisk	5098646	Sztuka	1 Sztuka
