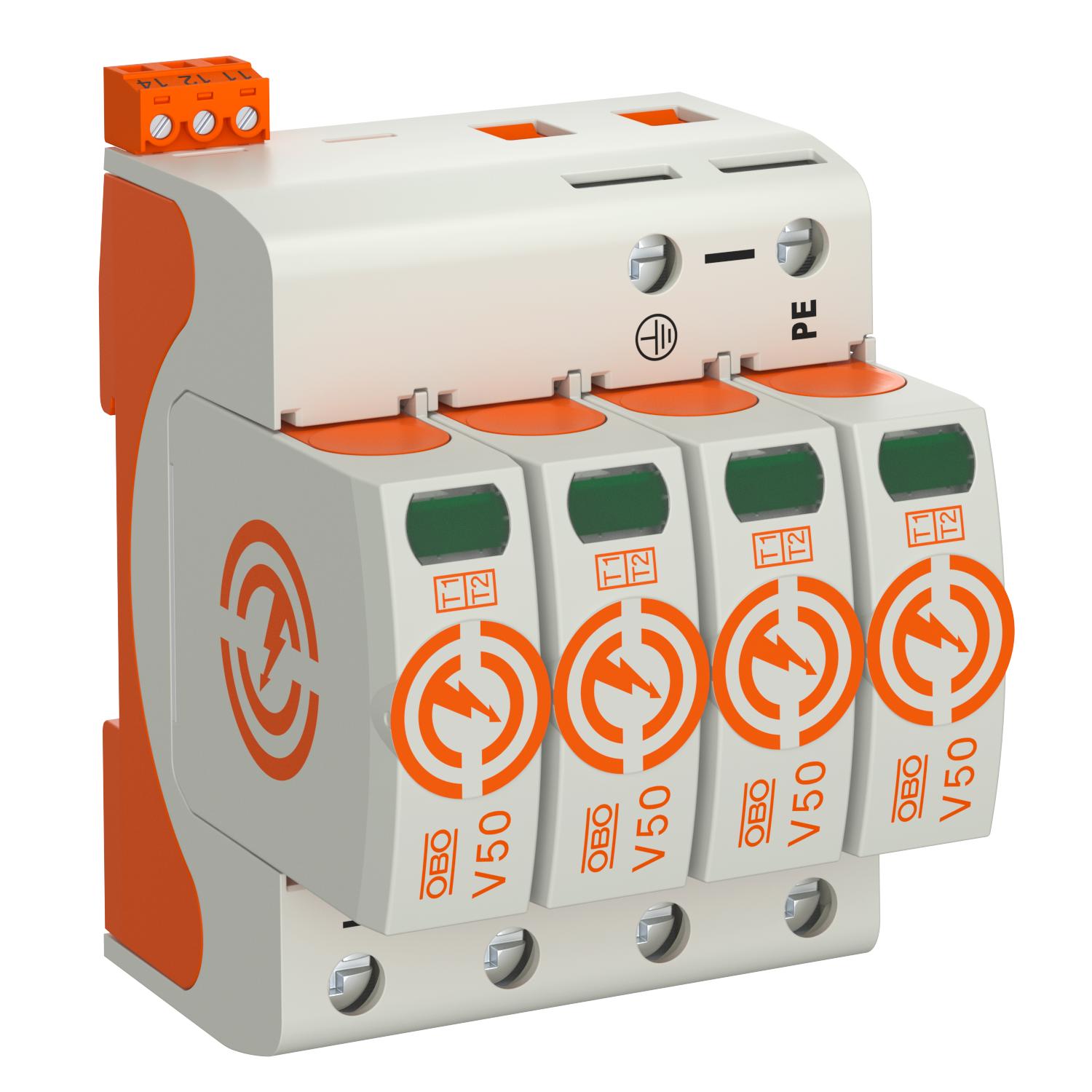

Ogranicznik kombi V50, 4-polowy ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-S 4 | 280 | IP 20

Ogranicznik kombi V50, 4-polowy ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-S

Nr kat. 5093518 | EAN 4012196159659

Nr kat. / Typ

Liczba biegunów

najwyższe napięcie ciągłe AC	280 V

Stopień ochrony	IP 20

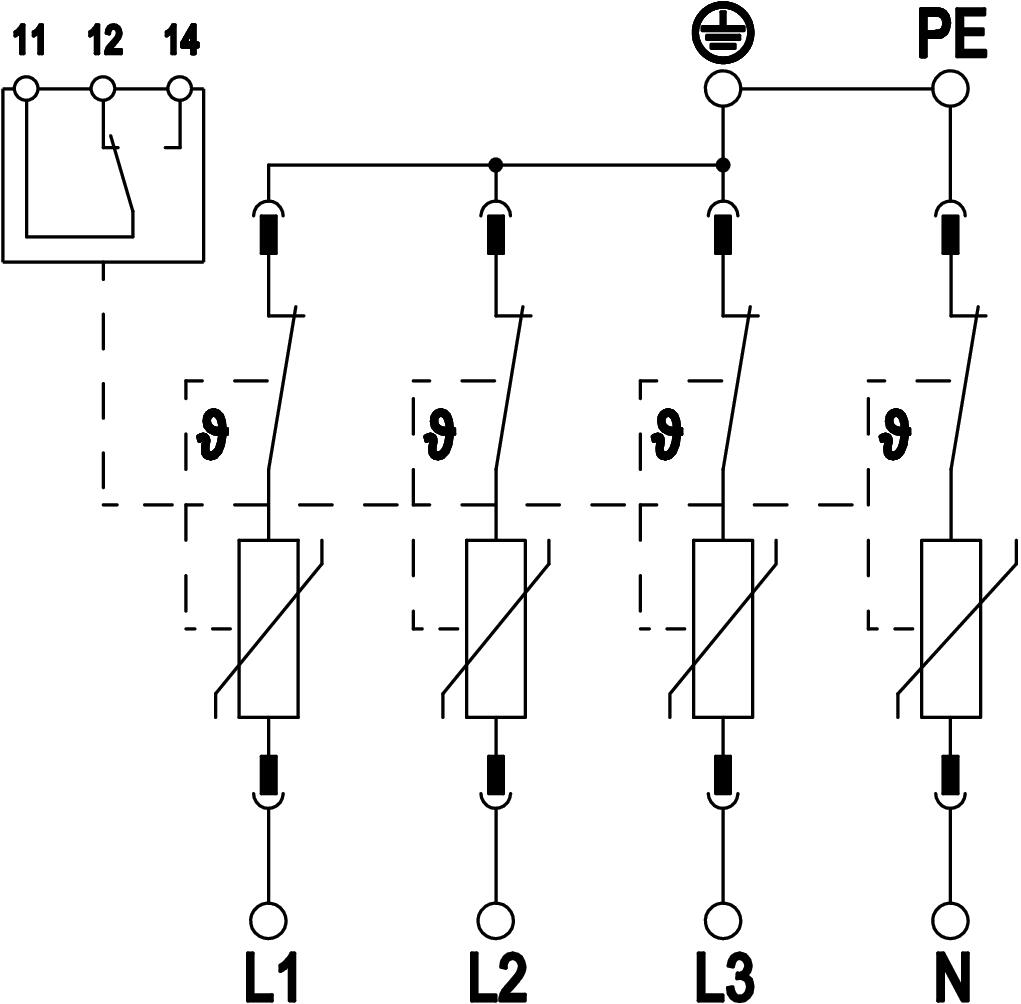

Opis produktu

Opis produktu

Ogranicznik przepięć Typ 1+2

• Do wyrównywania potencjałów w ochronie odgromowej zgodnie z VDE 0185-305 (IEC 62305)

• Zdolność odprowadzania prądów udarowych: 12,5 kA (10/350) na biegun i do 50kA (10/350) łącznie

• Wymienne wkładki z dynamicznym urządzeniem odłączającym oraz optyczną sygnalizacją uszkodzenia

• Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna, kodowanie napięciowe

• Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0)

• Dostępne wersje ograniczników ze zdalną sygnalizacją uszkodzenia (FS) posiadające bezpotencjałowy zestyk (NC/NO)

Zastosowanie: Wyrównanie potencjałów w ochronie odgromowej w budynkach zewnętrzną instalacją odgromową poziomu (LPL) III i IV.
* Kompletny = wkładka + podstawa

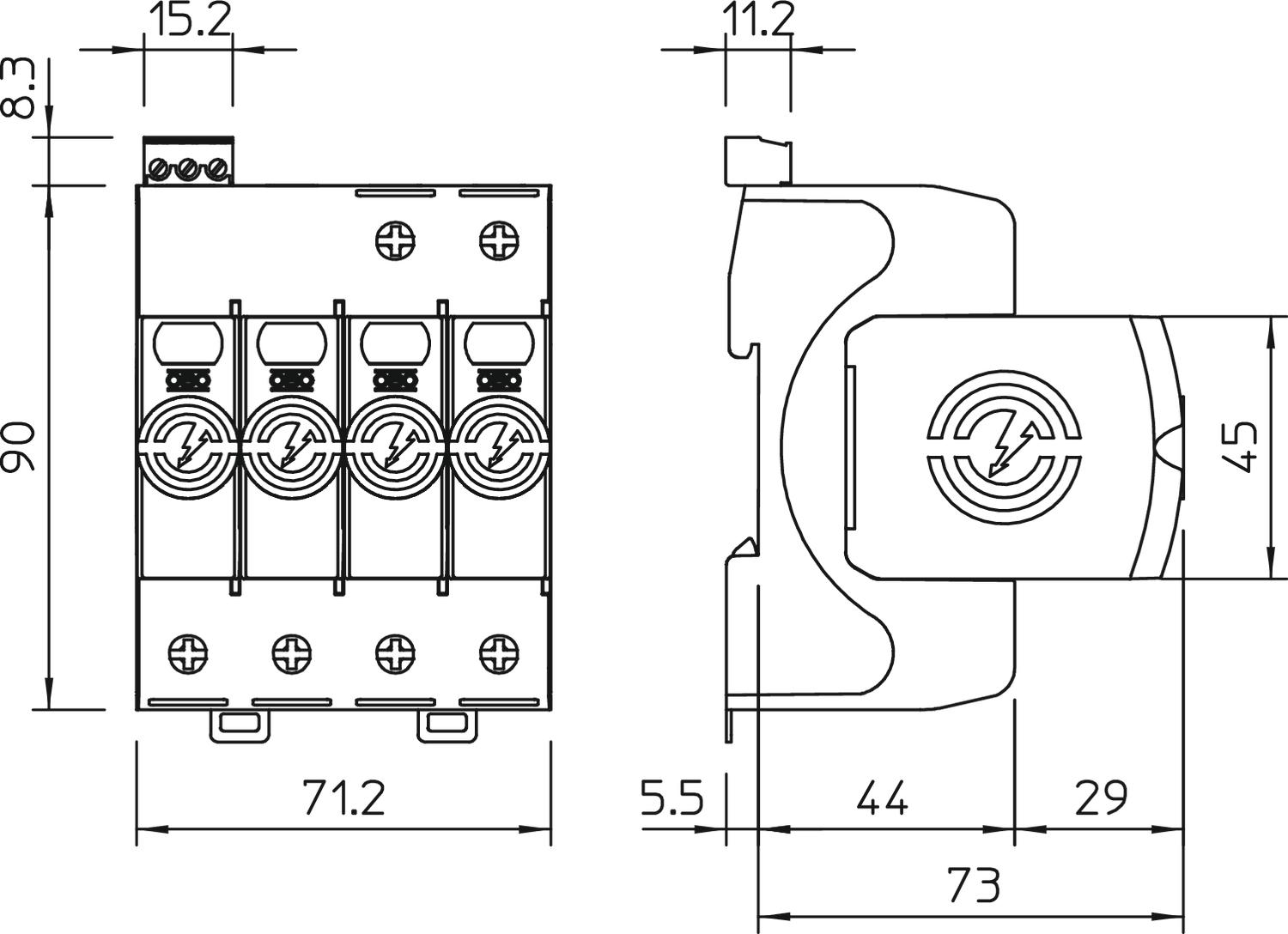

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Kształt sieci	TN-S
Kształt sieci TN	tak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Liczba biegunów	4
Liczba biegunów	4
Maks. zabezpieczenie nadprądowe po stronie sieci	160 A gL/gG
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	50 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	50 kA
Materiał obudowy	PA UL 94 V-0
Minimalna odległość	1,5 mm
Moment obrotowy:	4 Nm
najwyższe napięcie ciągłe AC	280 V
Najwyższe napięcie trwałej pracy (L-N)	280 V
Napięcie resztkowe [L-N] @ 1 kA	0,7 kV
Napięcie resztkowe [L-N] @ 12,5 kA	1 kV
Napięcie resztkowe [L-N] @ 5 kA	0,8 kV
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,3
Prąd impulsowy (10/350 μs)	12,5 kA
Prąd impulsowy (10/350) [łącznie]	50 kA
Prąd wyładowczy (8/20 µs) [łącznie]	160 kA
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM min.	21 AWG
Przekrój połączenia zacisków FM min.	0,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	2 AWG

Przekrój przewodu elastycznego (cienkożyłowy) min.	1,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	16 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	16 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	1,5 mm²
Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min	440 V
Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s	335 V
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
Ślad węglowy CO₂ (GWP) od kołyski po bramę	1,1856 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
SPD zgodnie z UL 1449	Typ 4
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	280V
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	50 kA eff
Zatwierdzenia	VDE
zdalna sygnalizacja	tak
Zdolność przełączania AC	230 V; 0,5 A
Zdolność przełączania DC	230 V; 0,1 A / 75 V; 0,5 A
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	30 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	30 kA
